概述
MAX7311 2線接口擴展器為兼容于SMBus?和I2C的應用提供16位并行輸入/輸出(I/O)端口擴展。MAX7311包含輸入端口寄存器、輸出端口寄存器、極性反轉寄存器、配置寄存器、總線延時寄存器和一個SMBus/I2C兼容的串行接口。系統主控制器向高有效的極性反轉寄存器寫入適當?shù)臄?shù)據，可以將MAX7311的輸入數據反向。通過總線延時寄存器，系統主控制器可以使能或禁止總線延時。

16個I/O端口中的任意一個均可配置為輸入或輸出。上電復位(POR)時16個I/O被初始化為輸入。通過三個地址選擇引腳可配置從機ID地址為64個中的一個。

MAX7311支持熱插入，斷電時(V+ = 0V)，所有端口引腳、/INT輸出、SDA、SCL和從機地址輸入AD0-2保持高阻，可承受6V電壓。

MAX7311采用24引腳SO、SSOP、TSSOP和薄型QFN封裝，額定工作于-40°C至+125°C汽車級溫度范圍。

對于要求不帶上拉電阻I/O的應用，請參考MAX7312數據資料。
數據表：*附件：MAX7311 2線接口、16位輸入 輸出端口擴展器，帶有中斷和熱插入保護技術手冊.pdf

應用

• 工業控制
• 儀表與試驗測量
• 醫療裝置
• PLC
• RAID系統
• 服務器

特性

• 400kbps I2C兼容串行接口
• 2V至5.5V工作電壓
• I/O容許5V過壓
• 支持熱插入
• 16個I/O引腳上電時默認為輸入
• 每個I/O口具有100kΩ上拉電阻
• 漏極開路中斷輸出(/INT)
• 總線延時實現無鎖定工作
• SCL/SDA輸入噪聲濾波器
• 64個從機ID地址
• 低待機電流(典型2.9μA)
• 極性反轉
• 4mm x 4mm，0.8mm薄型QFN封裝
• -40°C至+125°C工作溫度范圍

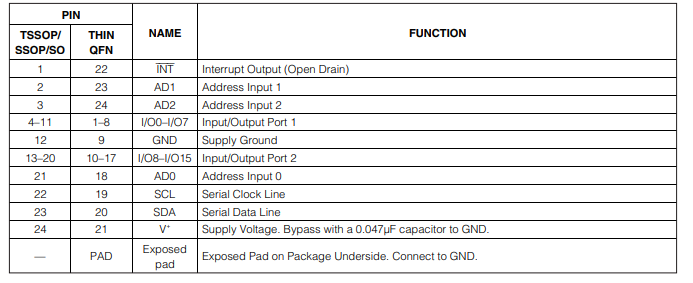

引腳配置描述

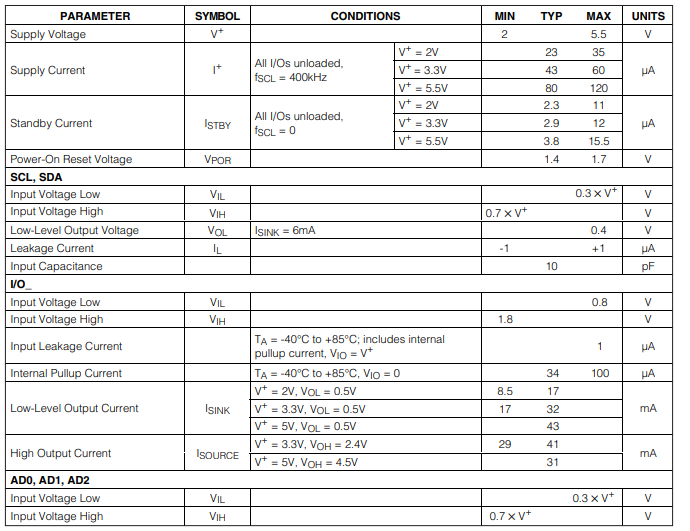

DC電氣特性

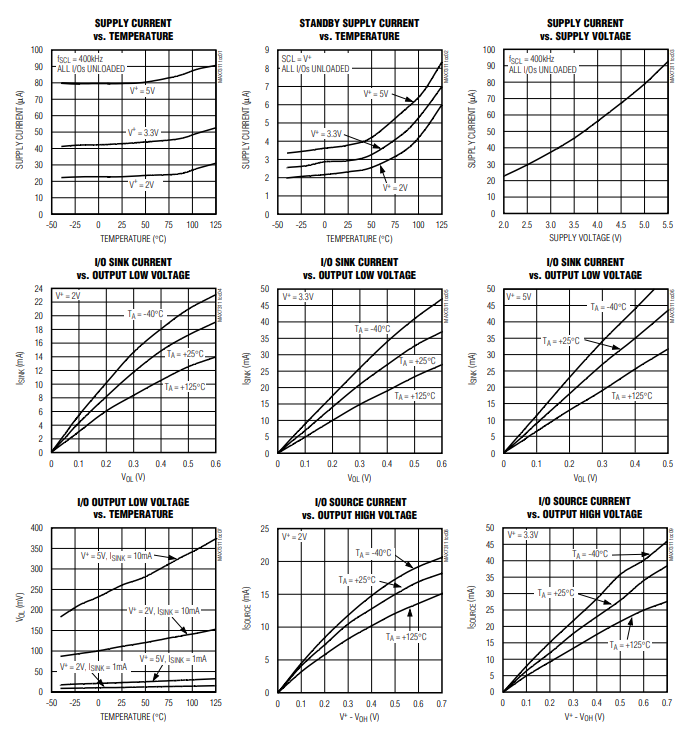

典型操作特性

應用信息

熱插拔

I/O 端口（I/O0 - I/O15）、中斷輸出 INT、串行接口 SDA、SCL、ADO - 2 保持高阻抗?fàn)顟B(tài)。當 MAX7311 上電（V+= 5V）時，這些引腳上會出現高達 6V 的電壓。因此，MAX7311 可用于熱插拔應用。需注意，當 MAX7311 斷電時，I/O 引腳上 100kΩ 的上拉電阻會變?yōu)?100kΩ 的下拉電阻。

電源考量

MAX7311 的工作電源電壓范圍為 2V 至 5.5V。使用 0.047μF 的電容將電源旁路至地，并且盡可能使器件靠近電源。對于 QFN 版本，將暴露的焊盤連接到地。
