概述
MAX7319 2線串行接口外設具有8個輸入端口，帶可選的內部上拉，+6V過壓保護以及帶有中斷輸出的瞬態檢測。

器件連續監視所有輸入端口的狀態改變(瞬態檢測)。瞬態變化被鎖存，實現對瞬態改變的探測。采用中斷屏蔽功能觸發/INT輸出，可選擇任意輸入組合。當隨后通過串行接口訪問MAX7319時，任何沒有處理的中斷均被清除。

+5.5V容限/RST輸入對串口清零，終止與MAX7319的任何I2C通信。

MAX7319使用帶有4電平邏輯的兩個地址輸入，以支持16個I2C從地址。從地址還能夠以4端口為一組，使能或者禁止內部40kΩ上拉。

MAX7319支持熱插入。所有8個輸入端口、串口SDA、SCL、AD0、AD2、/INT和/RST在關斷(V+ = 0)時保持高阻抗，并可承受高達+6V電壓。

MAX7319是引腳兼容端口擴展器系列器件之一，可選擇輸入端口、開漏I/O端口和推挽輸出端口。

MAX7319采用16引腳QSOP和16引腳TQFN封裝，規定工作在汽車級溫度范圍(-40°C至+125°C)。
數據表：*附件：MAX7319 I2C端口擴展器，具有8路輸入，可屏蔽瞬態檢測技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz、+5.5V容限I2C串口
• +1.71V至+5.5V工作電壓
• 8個輸入端口，帶有可屏蔽的鎖存瞬態探測
• +6V輸入端口過壓保護
• 鎖存瞬態變化，支持讀操作之間的探測
• /INT輸出告警所選輸入發生變化
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA的(典型)待機電流
• -40°C至+125°C

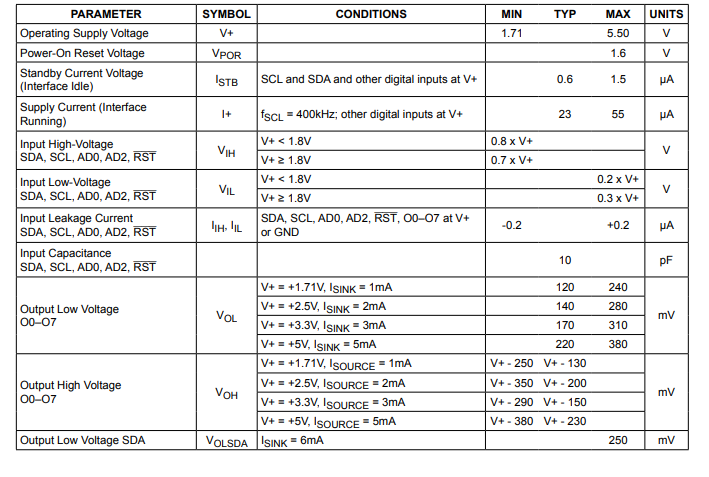

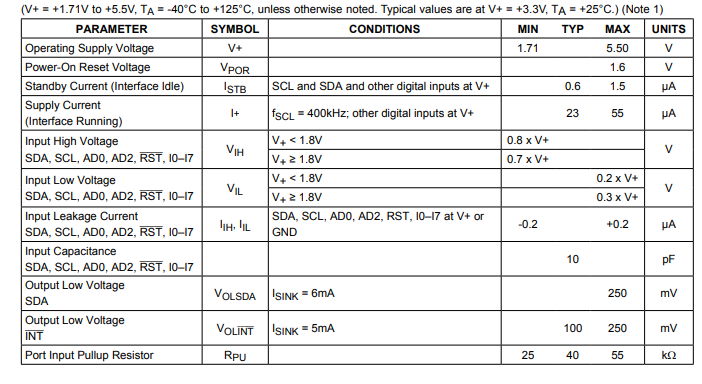

電特性

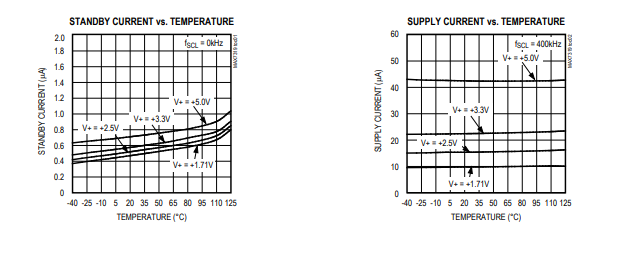

典型操作特性

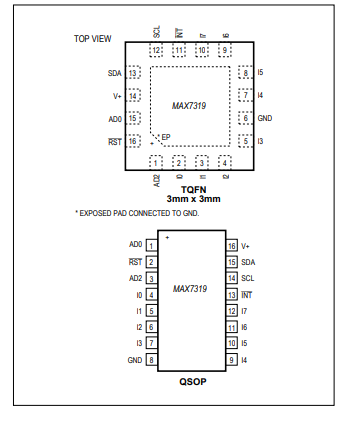

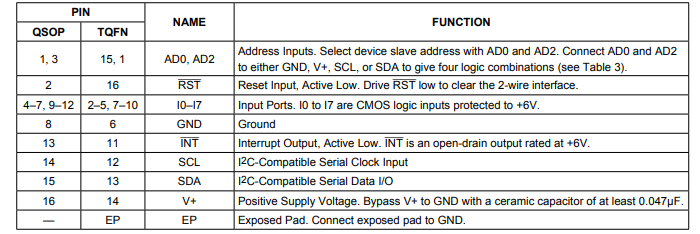

引腳配置描述

向MAX7319寫入數據

向MAX7319寫入數據時，主設備首先傳輸MAX7319的從機地址，此時R/W位為低電平。主設備在傳輸從機地址時對輸入端口進行采樣，并在從機地址應答期間使INT引腳無效。此時主設備可以傳輸一個或多個數據字節。MAX7319會對后續的數據字節進行應答，并在每個新字節寫入時更新中斷屏蔽寄存器，直到主設備發出停止條件（圖8）。

應用信息

端口輸入與I2C接口電平轉換（從較高或較低邏輯電壓轉換）

MAX7319的I2C接口（SDA、SCL、AD0、AD2）、復位輸入RST、中斷輸出INT以及八個端口I0 - I7都具有過壓保護，可承受高達+6V（獨立于V+）的電壓。這使得MAX7319能夠在較低電源電壓（如+3.3V）下工作，同時I2C接口和/或任何輸入端口可由較高邏輯電平（如+5V）驅動。

MAX7319可以在較高電源電壓（如+3V）下工作，同時I2C接口和/或部分輸入端口I0 - I7可由較低邏輯電平（如+2.5V）驅動。在任何輸入端口上至少施加0.7 x V+的電壓，以確保邏輯高電平。例如，MAX7319在+5V標稱電源下工作時，可能無法識別+3.3V的邏輯高電平。一種輸入電平轉換解決方案是使用開漏輸出驅動MAX7319的輸入。使用上拉電阻連接到V+或更高電源電壓，以確保邏輯高電壓大于0.7 x V+。

熱插拔

當MAX7319斷電（V+ = 0）時，RST、SCL、SDA、AD0和AD2在施加高達+6V電壓時仍保持高阻抗。因此，MAX7319可用于熱插拔應用。

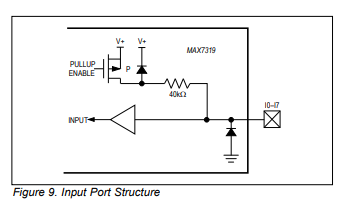

每個輸入端口I0 - I7都有一個連接到GND的保護二極管（圖9）。當端口輸入被驅動到低于GND的電壓時，保護二極管會將電壓鉗位到低于GND一個二極管壓降的水平。

每個輸入端口I0 - I7還具有一個40kΩ（典型值）的上拉電阻，可啟用或禁用。當端口輸入被驅動到高于V+的電壓時，上拉使能開關導通，40kΩ上拉電阻接入電路。當MAX7319斷電（V+ = 0）時，每個輸入端口都等效為一個40kΩ電阻串聯一個連接到GND的二極管。在上述任何情況下，輸入端口都具備+6V的過壓保護（圖9）。
