概述
MAX7312是2線接口擴展器，為SMBus?和I2C應用提供16位并行輸入/輸出(I/O)端口擴展。MAX7312包含輸入端口寄存器、輸出端口寄存器、極性反轉寄存器、配置寄存器、總線超時寄存器以及I2C兼容的串行接口邏輯，兼容于SMBus。系統主機可以通過寫入高電平有效的極性反轉寄存器反轉MAX7312的輸入數據。系統主機通過寫入總線超時寄存器使能或禁用總線超時。

16個I/O端口中的任何一個均可配置為輸入或輸出。上電復位(POR)電路將16個I/O端口初始化為輸入端。3個地址選擇引腳可將器件配置為64個從機ID地址的任何一個。

MAX7312支持熱插入。所有端口引腳、/INT輸出、SDA、SCL以及從機地址輸入AD0-2在未加電(Vt = 0V)時保持高阻態，可承受高達6V的電壓。

MAX7312采用24引腳SO、SSOP、TSSOP和薄型QFN封裝，工作在-40°C至+125°C汽車級溫度范圍。

如需集成有100kΩ上拉電阻的I/O端口，請參考MAX7311數據資料。
數據表：*附件：MAX7312 2線接口、16位、輸入 輸出端口擴展器，帶有中斷和熱插入保護技術手冊.pdf

應用

• 儀表與試驗測量網絡
• 醫療裝置
• RAID系統
• 服務器/刀片服務器

特性

• 400kbps I2C兼容串行接口
• 2V至5.5V工作
• 5V過壓容限I/O端口
• 支持熱插入
• 上電后，16個I/O引腳缺省設置為輸入
• 漏極開路中斷輸出(/INT)
• 總線超時，無閉鎖操作
• SCL/SDA輸入具有噪聲濾波器
• 64個用戶可選的從機ID地址
• 低待機電流(2.9μA典型值)
• 極性反轉
• 4mm x 4mm、0.8mm薄型QFN封裝
• -40°C至+125°C工作溫度范圍

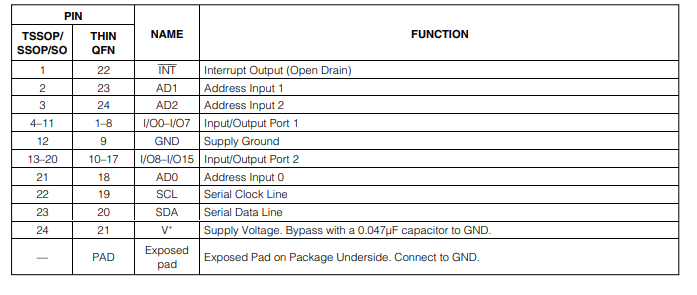

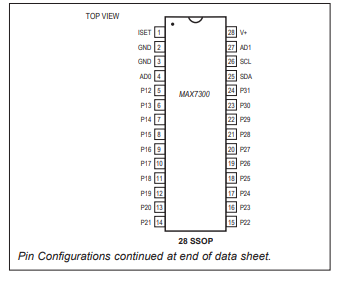

引腳配置描述

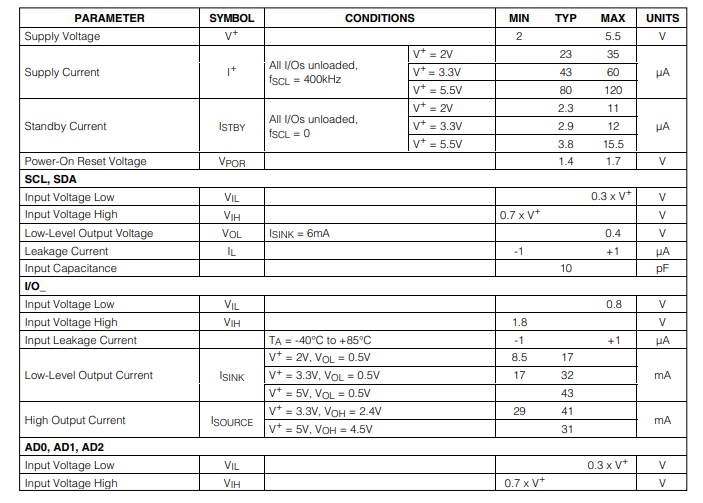

DC電氣特性

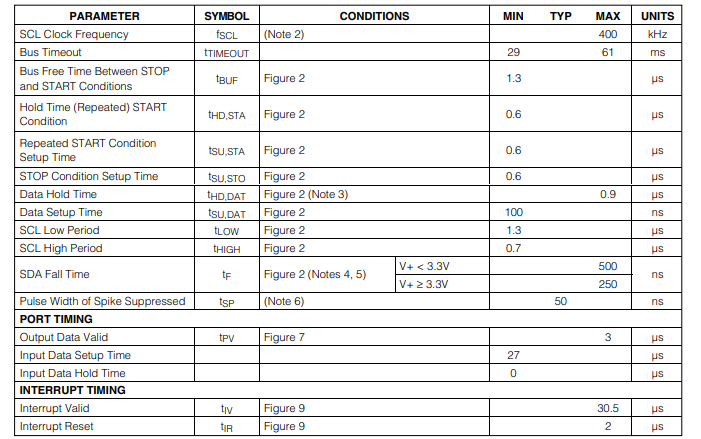

交流電氣特性

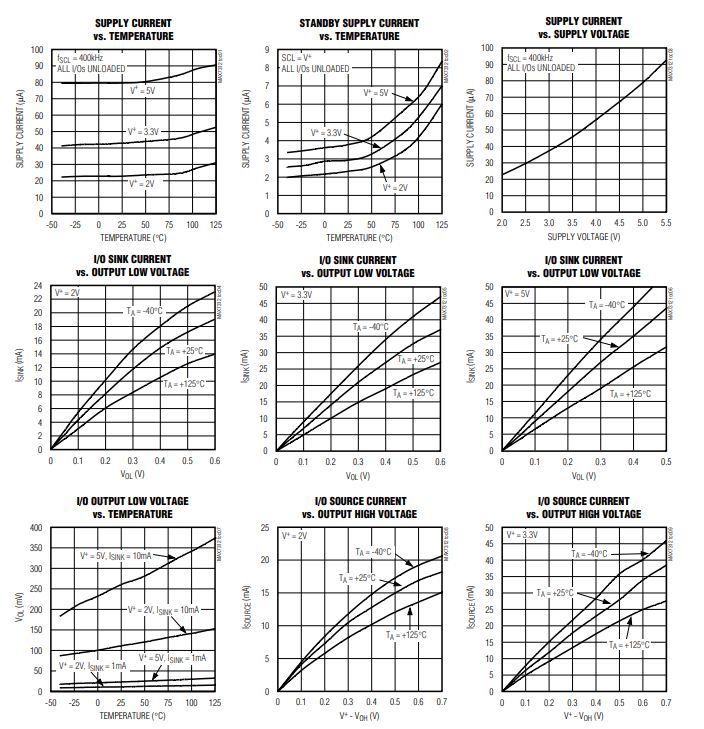

典型操作特性

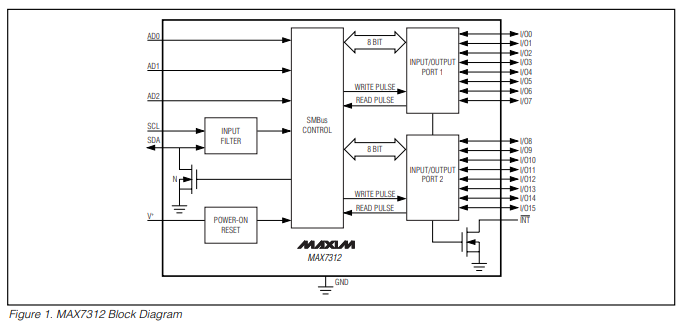

框圖
