概述
MAX6966/MAX6967串口外設為微處理器提供10個額定電壓為7V的I/O端口。

每個端口都可以獨立配置為如下任意一種形式：

• 20mA恒流LED驅動器(靜態或脈寬調制(PWM))。
• 10mA恒流LED驅動器(靜態或PWM)。
• 開漏極邏輯輸出。
• 帶過壓保護的施密特邏輯輸入。

內置模擬與開關LED亮度控制：* 每路輸出獨立的8位PWM控制。

• 每路輸出獨立的1位模擬控制(半/全)。
• 適用所有LED輸出的全局3位模擬控制。

10個端口輸出的PWM時序可以隨意錯相排列，相位以45°為單位增量連續變化。這樣使PWM負載電流在八個時間段內擴展分布，有助于使電源電流平坦，并降低RMS電流。
數據表：*附件：MAX6966 MAX6967 10端口、恒流LED驅動器和輸入 輸出擴展器，帶有PWM亮度控制技術手冊.pdf

MAX6966/MAX6967經過配置，可以在/CS輸入上收到最小3ms的脈沖后從關斷狀態喚醒。這種硬件喚醒功能，允許電源管理控制器或類似ASIC以預先配置的LED亮度設置使能MAX6966/MAX6967。

關斷過程可以編程為長達4s，在1/16s至4s的某時間段里使吸收電流逐漸降至零，然后關斷。從關斷到打開的類似過程，也可以編程為1/16s至4s。

MAX6966/MAX6967支持熱插入。所有端口引腳在斷電(V+ = 0V)時保持高阻，最高可耐受8V電壓。

DOUT/OSC引腳可以配置為串口數據輸出或可選的PWM時鐘輸入。MAX6966上電時的缺省狀態為DOUT輸出。MAX6967缺省狀態為OSC輸入。
應用

• 蜂窩電話
• 鍵盤背光
• LCD背光
• LED狀態指示
• 便攜式設備
• RGB LED驅動器

特性

• 高速26MHz SPI?/QSPI?/MICROWIRE?兼容串口
• 2.25V至3.6V工作
• 上電時I/O端口缺省為高阻(LED關閉)狀態
• I/O端口輸入過壓保護至7V
• I/O端口輸出為7V額定電壓的開漏極輸出
• I/O端口輸出為10mA或20mA恒流、靜態/PWM、LED驅動器，或開漏極邏輯輸出
• I/O端口支持熱插入
• 每個LED獨立的8位PWM亮度控制
• 任何一個輸出都可以使用或不使用PWM控制
• 用簡單的/CS脈沖即可退出關斷(熱啟動)
• 進入關斷時自動斜坡降低
• 從關斷中喚醒時自動斜坡上升
• 0.8μA (典型值)、2μA (最大值)關斷電流
• 細小的3mm x 3mm，高0.8mm的薄型QFN封裝
• -40°C至+125°C溫度范圍

電特性

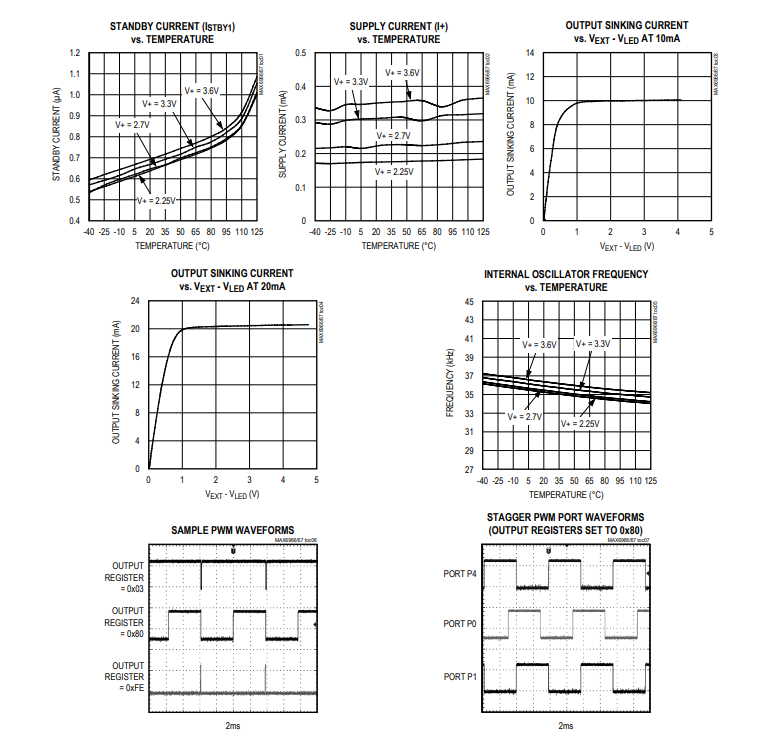

典型操作特性

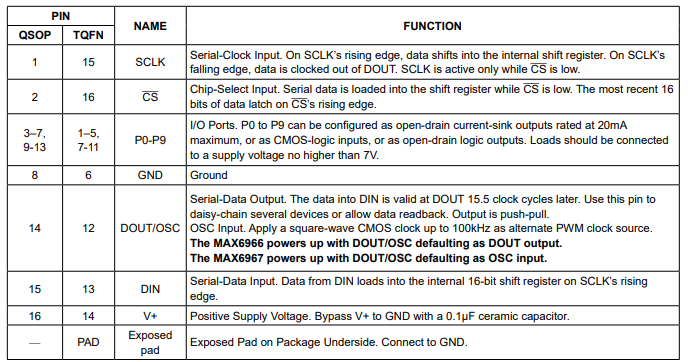

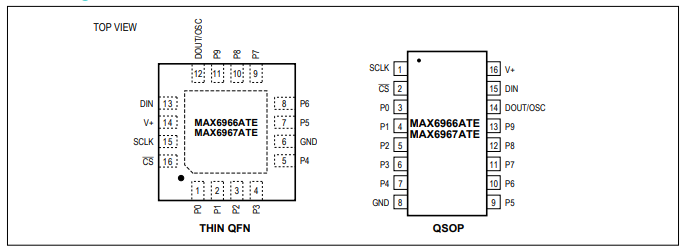

引腳配置描述

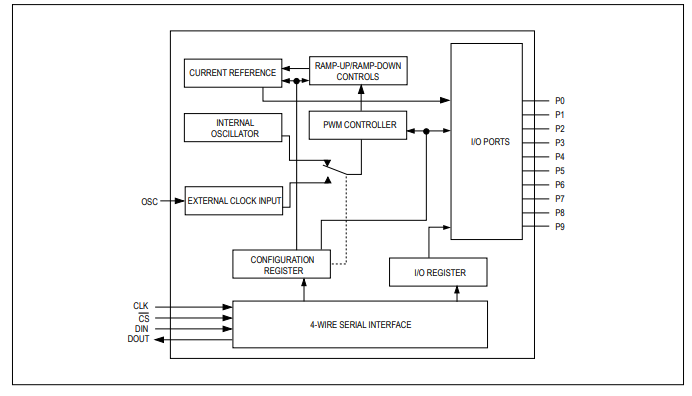

框圖
