LM258A-EP HiRel雙通道、30V、700kHz運算放大器（增強型產品）技術手冊
LM258A由兩個獨立的高增益頻率補償運算放大器組成，設計用于在寬電壓范圍內從單個電源運行。如果兩個電源之間的差為3V至30V，并且VCC比輸入共模電壓至少正1.5V，則也可以從分流電源進行操作。低電源電流消耗與電源電壓的大小無關。
數據手冊：*附件：LM258A-EP HiRel雙通道、30V、700kHz運算放大器（增強型產品）技術手冊.pdf
應用包括換能器放大器、直流放大塊以及現在可以在單電源電壓系統中更容易實現的所有傳統運算放大器電路。例如，該設備可以直接從數字系統中使用的標準5V電源操作，并且可以輕松提供所需的接口電子設備，而無需額外的±5V電源。
特征
對照基線
- 一個裝配/一個測試場地，一個
制造現場
-55 °C的擴展溫度性能
至125°C
增強的縮小制造業
來源（DMS）支持
增強的產品變更通知
資格譜系（1）
供應范圍廣泛： - 單一供應. 3 V至30 V
- 雙重供應. +1.5 V至±15 V
低供應-電流消耗，獨立于
s電源電壓. 0.7 mA典型值
共模輸入電壓范圍包括
地面，允許附近直接感知地面
連接圖
符號

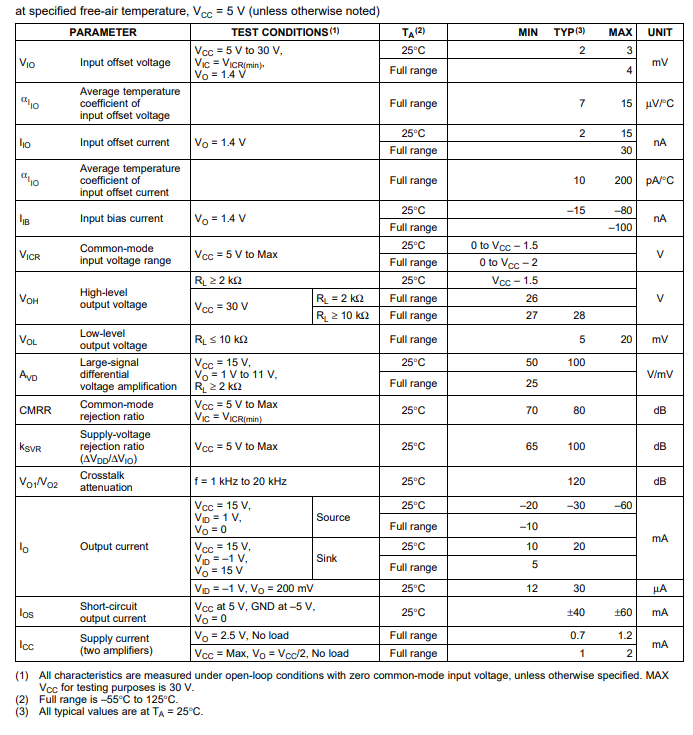

電氣特性
