TPS25846-Q1 是一款 USB Type-A BC1.2 充電解決方案，包括一個同步 DC/DC 轉換器。通過電纜壓降補償，無論負載電流如何，Vbus 電壓都保持恒定，確保連接的便攜式設備即使在重負載下也能以最佳電流和電壓充電。

TPS25846-Q1 包括用于 DP 和 DM 直通的高帶寬模擬開關。該器件還集成了 V 電池短路保護 總線 、DM_IN 和 DP_IN 引腳。這些引腳可承受高達 18 V 的電壓。
*附件：tps25846-q1.pdf

同步降壓穩壓器采用電流模式控制工作，并經過內部補償以簡化設計。RT 引腳上的電阻器將開關頻率設置在 300 kHz 和 2.2 MHz 之間。在 400 kHz 以下工作可提高系統效率。在 2.1 MHz 以上的工作頻率可避開 AM 無線電頻段，并允許使用更小的電感器。

TPS25846-Q1 集成了使用 USB 數據線確定充電配置的傳統設備所需的電氣特征。

包括一個精準的電流感應放大器，用于用戶可編程的電纜壓降補償和電流限制調整。電纜補償通過與負載電流線性變化降壓穩壓器輸出電壓來抵消汽車布線中由于電線電阻引起的電壓降，從而幫助便攜式設備在重負載下以最佳電流和電壓進行充電。無論負載電流如何，在連接的便攜式設備上測得的 VBUS 電壓都保持大致恒定，從而使便攜式設備的電池充電器能夠以最佳方式工作。

USB 規范要求 USB 充電端口限流，但為系統設計人員提供了合理的靈活性，可以根據系統要求選擇過流保護級別。TPS25846-Q1 使用新穎的雙閾值電流限制電路，允許系統設計人員對降壓穩壓器的平均電流限制保護進行編程，或者選擇在 CSN/OUT 和 BUS 引腳之間使用外部 NMOS 進行電流限制。NFET 實現使 TPS25846-Q1 降壓穩壓器能夠在 USB 端口過流情況下為其他負載提供 5V 輸出。

保護功能包括逐周期電流限制、打嗝短路保護、欠壓鎖定、VBUS 過壓和過流、數據線 （Dx） 對 VBUS 短路以及芯片過熱保護。

TPS25846-Q1 包括用于 DP 和 DM 直通的高帶寬模擬開關，并支持?jǐn)?shù)據線 （Dx） 對 VBAT 短路保護。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
  • HBM ESD 分類等級 H2
  • 清潔發展機制 ESD 分類等級 C5
• 同步降壓 DC/DC 穩壓器
  • 輸入電壓范圍：4.5 V 至 36 V
  • 輸出電流：3.5 A
  • 5.1V 輸出電壓，精度為 ±1%
  • 電流模式控制
  • 可調頻率：300 kHz 至 2.2 MHz
  • 與外部時鐘的頻率同步
  • 具有擴頻抖動的 FPWM
  • 內部補償，易于使用
• 符合 USB-IF 標準
  • 每個 USB BC1.2 的 CDP/SDP 模式
• 針對 USB 電源和通信進行了優化
  • 用戶可編程 USB 電流限制
  • 電纜壓降補償高達 1.5 V
  • DP 和 DM 上的高帶寬數據開關
  • 用于系統更新的客戶端模式
• 集成保護
  • V總線short-to-V （短至 V）蝙蝠保護
  • DP_IN 和 DM_IN 短路至 V蝙蝠
  • DP_IN 和 DM_IN 短路至 V總線
  • DP_IN，DM_IN IEC 61000-4-2 等級
    • ±8 kV 接觸放電和 ±15 kV 空氣放電
• 故障標志報告
• 具有可濕性側面的 32 引腳 QFN 封裝

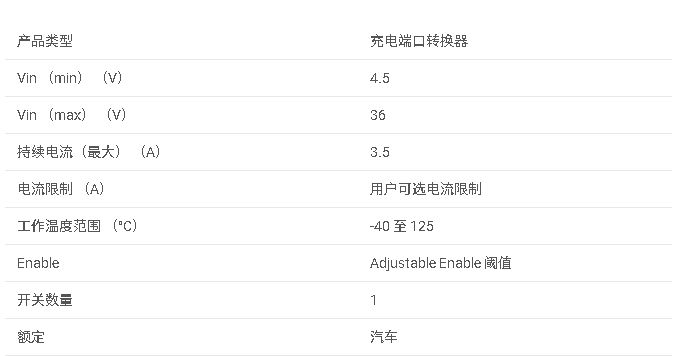

參數

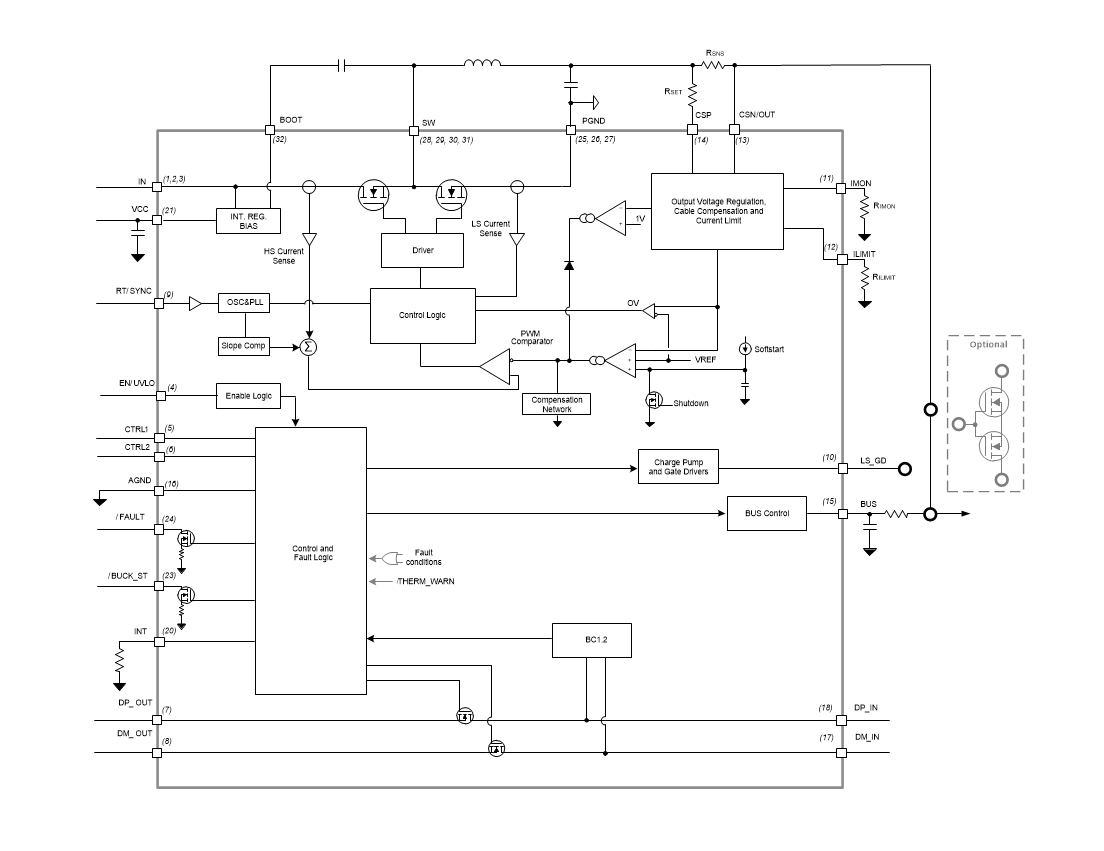

方框圖

一、產品概述

• ?產品名稱?: TPS-Q
• ?制造商?: Texas Instruments (TI)
• ?應用?: 汽車USB Type-A BC. V .A輸出，V輸入同步降壓轉換器，帶線纜補償功能。

二、關鍵特性

• ?AEC-Q認證?: 適用于汽車應用，溫度范圍-°C至+°C。
• ?同步降壓DC/DC轉換器?: 輸入電壓范圍.V至V，輸出電流.A，.V輸出電壓，精度±%。
• ?頻率可調?: 開關頻率kHz至.MHz，支持外部時鐘同步。
• ?BC.兼容?: 支持CDP/SDP模式，符合USB-IF標準。
• ?線纜補償?: 自動補償線纜壓降，最高可達.V。
• ?數據開關?: 集成高帶寬DP和DM數據開關，支持系統更新。
• ?保護功能?: 包括VBUS短路保護、DP_IN和DM_IN短路保護等。

三、電氣特性

• ?輸入電壓范圍?: .V至V
• ?輸出電壓?: .V，精度±%
• ?輸出電流?: 最大.A
• ?開關頻率范圍?: kHz至.MHz
• ?熱阻?: θJA為.°C/W（RHBR封裝）

四、封裝與尺寸

• ?封裝類型?: 引腳VQFN封裝（RHBR和RHBAA），尺寸為.mm × .mm。

五、功能描述

• ?電流模式控制?: 實現快速瞬態響應和穩定輸出。
• ?線纜補償?: 通過調整輸出電壓補償線纜壓降，確保穩定充電電流。
• ?可編程電流限制?: 支持用戶編程的電流限制，防止過載。
• ?數據開關?: 集成高帶寬數據開關，支持DP和DM信號傳輸。
• ?過壓保護?: 包括VBUS過壓保護、DP_IN和DM_IN過壓保護等。

六、應用與實現

• ?典型應用?: 汽車信息娛樂系統、USB媒體集線器、USB充電端口等。
• ?設計步驟?: 包括輸出電壓設置、開關頻率選擇、電感和輸出電容的選擇等。
• ?布局指南?: 強調關鍵元件的布局要求，以確保最佳性能和熱管理。

七、支持與文檔

• ?數據手冊?: 提供詳細的電氣特性、應用曲線、參數測量信息等。
• ?應用指南?: 幫助用戶實現TPS-Q在各種應用場景中的最佳性能。
• ?支持資源?: TI的EE?支持論壇提供快速、經驗證的設計幫助。
