TPS2549 設備是一個 USB 充電端口控制器和電源開關，帶有一個 能夠控制上游電源的電流檢測輸出。這使得它能夠在 USB 端口即使在大充電電流下也是如此。這在具有長 USB 電纜的系統中非常重要，其中 對便攜式設備進行快速充電時，可能會出現明顯的電壓降。

TP2549 47mΩ 電源開關具有兩個可選的可編程電流限制，即 通過提供可在相鄰時使用的下限電流來支持端口電源管理 港口負載過重。這在具有多個端口和 上游電源無法同時向所有端口提供全電流。
*附件：tps2549.pdf

DCP_Auto方案檢測并選擇適當的 D+ 和 D– 設置進行通信 連接的設備，使其可以在全電流下快速充電。集成的 CDP 檢測 支持對大多數便攜式設備進行高達 1.5A 的快速充電，同時提供數據 通信。

獨特的客戶端模式功能允許對客戶端設備進行軟件更新，但避免了 通過關閉內部電源開關同時保持數據線來發生電源沖突 連接。

此外，TPS2549 器件還集成了 Short to V總線保護 D+ 和 D–，以防止在 D+ 和/或 D– 意外短路時損壞 V 總線 .為了節省應用程序空間，TPS2549 設備還集成了 ESD 保護通過 IEC61000-4-2，無需在 D+ 和 D– 上連接外部電路。

特性

• 4.5V 至 6.5V 工作范圍
• 47mΩ（典型值）高側 MOSFET
• 3A 最大連續輸出電流
• ±5% CS 輸出用于電纜補償
• CDP 模式符合 USB 電池充電規范 1.2
• 自動 DCP 模式選擇：
  • 短路模式，符合 BC1.2 和 YD/T 1591-2009
  • 2.7V 分壓器 3 模式
  • 1.2V 模式
• D+ 和 D– 用于系統更新的客戶端模式
• D+ 和 D– 對 V 短路總線保護
• D+ 和 D– ±8kV 接觸放電和 ±15kV 空氣放電 ESD 額定值 （IEC 61000-4-2）
• UL 認證和 CB 認證待定
• –40°C 至 125°C 結點工作溫度
• 16 引腳 QFN（3mm × 3mm）封裝

參數

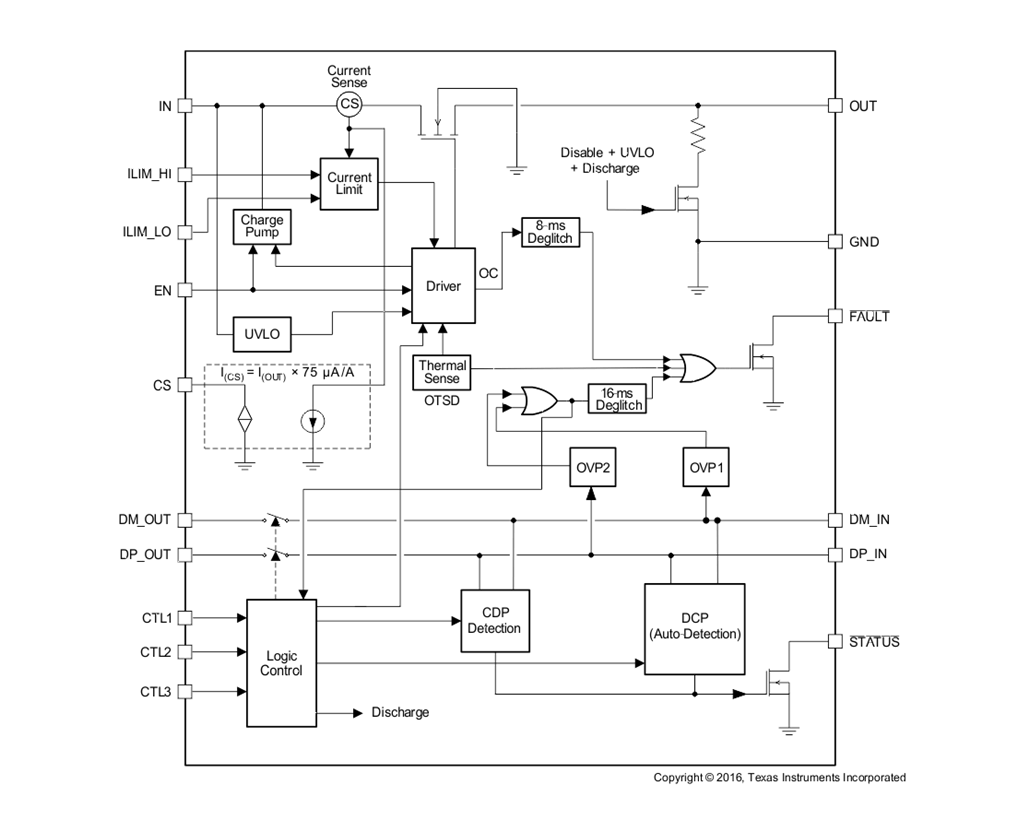

方框圖

1. 產品概述

TPS2549 是一款集成 USB 充電端口控制器和功率開關的器件，支持電纜補償功能。它適用于 USB 端口（主機和集線器）、壁掛式充電適配器以及售后市場汽車充電器等應用。TPS2549 通過控制上游電源來維持 USB 端口的 5V 電壓，即使在快速充電便攜式設備時也能應對長 USB 電纜造成的顯著電壓降。

2. 關鍵特性

• ?寬工作電壓范圍?：4.5V 至 6.5V。
• ?低導通電阻?：典型值為 47mΩ 的高側 MOSFET。
• ?大電流支持?：最大連續輸出電流為 3A。
• ?電纜補償?：通過電流感應輸出控制上游電源，以補償長電纜造成的電壓降。
• ?多種充電模式?：支持 CDP 模式、自動 DCP 模式選擇（包括短路模式、2.7V 分壓器模式和 1.2V 模式）。
• ?D+ 和 D- 客戶端模式?：用于系統更新，同時避免電源沖突。
• ?ESD 保護?：D+ 和 D- 引腳上集成 ±8kV 接觸放電和 ±15kV 空氣放電 ESD 保護。
• ?短到 VBUS 保護?：防止 D+ 和/或 D- 意外短接到 VBUS 時造成損壞。

3. 功能描述

• ?FAULT 響應?：在過溫、過流或 D+、D- 過壓條件下，FAULT 輸出低電平信號。
• ?電纜補償?：檢測負載電流并生成與負載電流成比例的下沉電流，用于調整上游穩壓器的輸出電壓，以補償充電路徑中的 IR 壓降。
• ?D+ 和 D- 保護?：集成 ESD 保護和短到 VBUS 過壓保護，防止損壞上游 USB 收發器。
• ?輸出和 D+/D- 放電?：允許充電端口與便攜式設備重新協商電流，并通過內部下拉電阻快速放電輸出電容。
• ? 端口電源管理（PPM） ?：智能且動態地分配電源，防止系統電源供應過載，并允許根據系統狀態設置動態功率限制。
• ?過流保護?：在檢測到過流條件時，維持恒定輸出電流并降低輸出電壓。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓達到 UVLO 開啟閾值之前，禁用器件。
• ?熱感應?：內置兩個獨立的熱傳感器，在結溫超過推薦工作條件時禁用操作。

4. 應用場景

• USB 端口（主機和集線器）
• 壁掛式充電適配器
• 售后市場汽車充電器

5. 電氣特性

• 提供了詳細的電氣特性參數，包括開關導通電阻、電流限制、欠壓鎖定閾值、熱關斷閾值等。
• 列出了不同溫度和測試條件下的電氣特性數據。

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何連接 TPS2549 到上游穩壓器、USB 連接器和負載。
• 強調了輸入和輸出電容的選擇和布局要求，以優化性能。

7. 布局指南

• 推薦了 D+、D-、DP_OUT、DM_OUT 等高速數據線的布局要求，以最小化阻抗不連續性。
• 強調了從上游穩壓器到 TPS2549 IN 引腳的跡線應盡可能短，以減少電壓降和寄生電感。
• 熱墊應直接連接到 PCB 接地平面，以提高熱傳導效率。

8. 文檔與支持

• 提供了數據手冊、應用指南等相關文檔。
• 用戶可以通過 TI 的支持論壇和社區資源獲取更多的應用支持和文檔更新通知。
