TPS2547 是一個 USB 充電端口控制器和電源開關，帶有集成的 USB 2.0 高速數據線 （D+/D–） 開關。TPS2547 在 D+/D– 上提供電簽名，以支持功能描述部分中列出的充電方案。TI 使用 TPS2547 對常用手機、平板電腦和媒體設備的充電進行測試，以確保與符合 BC1.2 標準和不符合 BC1.2 標準的設備兼容。
*附件：tps2547.pdf

除了為常用設備充電外，TPS2547還支持兩種不同的電源管理功能，即電源喚醒和通過 STATUS 引腳進行端口電源管理 （PPM）。電源喚醒功能允許在 S4/S5 充電中進行電源控制，PPM 支持多端口系統中的智能端口電源管理。此外，TPS2547完全支持使用鼠標/鍵盤（低速和全速）進行系統喚醒（從 S3）。

TPS2547 73mΩ 配電開關適用于可能遇到重電容負載和短路的應用。兩個可編程電流閾值為設置電流限值和負載檢測閾值提供了靈活性。

特性

• D+/D– CDP/DCP 模式，每個 USB BC 1.2
• D+/D– 短路模式，符合中國電信行業標準 YD/T
  1591-2009
• 通過自動選擇支持非 BC1.2 充電模式：
  • D+/D– 分壓器模式 2 V/2.7 V 和 2.7 V/2 V
  • D+/D– 1.2V 模式
• 支持睡眠模式充電和鼠標/鍵盤喚醒
• S4/S5 充電中的電源控制和所有充電模式下的端口電源管理的負載檢測
• 兼容 USB 2.0 和 3.0
• 集成 73mΩ（典型值）高側 MOSFET
• 3A 可編程 I限制支持 15 W 負載
• 工作范圍：4.5 V 至 5.5 V
• 2 μA/270 μA 我Q禁用/啟用時
• 插入式，BOM 兼容 TPS2543/46
• 16 引腳 WQFN（3.00 mm × 3.00 mm）封裝
• DM/DP 引腳上的 8kV ESD 額定值
• UL 認可文件編號E169910 和 CB 認證 - 待定

參數

方框圖

1. 產品概述

TPS2547 是一款 USB 充電端口控制器和 3A 功率開關，集成了 USB 2.0 高速數據線（D+/D-）開關。它支持多種 USB 充電方案，并提供負載檢測和電源管理功能。

2. 關鍵特性

• ?充電模式支持?：支持 USB BC 1.2 D+/D- CDP/DCP 模式、中國通信行業標準 YD/T 1591-2009 D+/D- 短接模式、非 BC 1.2 充電模式（如 D+/D- 分壓模式）。
• ?負載檢測?：用于電源供應控制和 S4/S5 充電狀態下的端口電源管理。
• ?電源喚醒?：支持鼠標/鍵盤喚醒功能。
• ?可編程電流限制?：支持高達 3A 的可編程電流限制，適用于 15W 負載。
• ?集成高側 MOSFET?：典型內阻為 73mΩ，適用于重負載和短路保護。
• ?封裝尺寸?：16 引腳 WQFN（3.00mm × 3.00mm）封裝。
• ?ESD 保護?：DM/DP 引腳具有 8kV ESD 等級。

3. 功能描述

• ?充電模式控制?：通過 CTL1、CTL2、CTL3 和 ILIM_SEL 引腳控制充電模式。
• ?負載檢測?：通過 STATUS 引腳輸出負載檢測信號，用于電源管理。
• ?電源喚醒?：在 S4/S5 狀態下，通過監測充電電流自動切換電源供應，以節省系統功耗。
• ?端口電源管理?：在多端口系統中，通過動態分配電源，防止系統電源過載，提升用戶體驗。
• ?過流保護?：在過流條件下，設備將維持恒定輸出電流并降低輸出電壓。
• ?熱保護?：具有兩個獨立的熱傳感電路，防止設備在過熱條件下工作。

4. 應用場景

• USB 端口（主機和集線器）
• 筆記本電腦和臺式電腦
• 通用壁式充電器

5. 電氣特性

• 提供了詳細的電氣特性參數，包括開關導通電阻、上升/下降時間、輸入/輸出電容、漏電流、過流保護閾值等。
• 列出了不同溫度條件下的電氣特性數據。

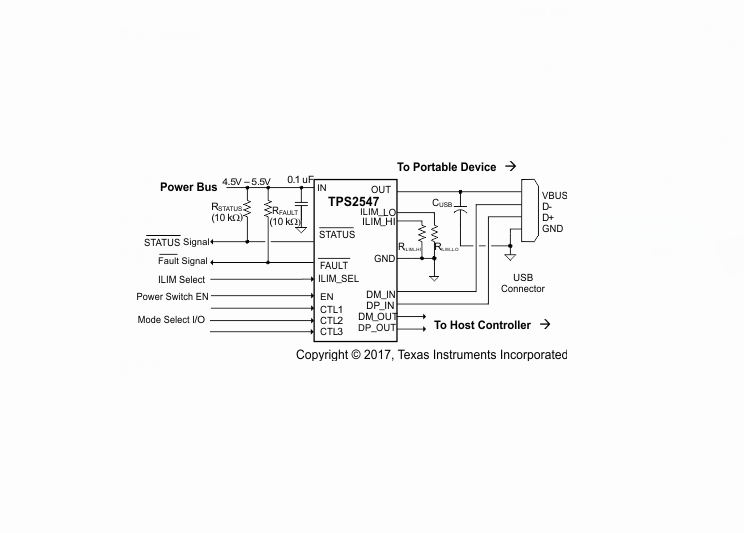

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何連接 TPS2547 到 USB 端口、主機控制器和電源總線。
• 強調了關鍵元件的選擇和布局要求，以確保最佳性能。

7. 布局指南

• 提供了 PCB 布局建議，包括高速數據線的布線要求、旁路電容的放置位置等。
• 強調了熱墊的連接方式，以提高熱傳導效率。

8. 文檔與支持

• 提供了數據手冊、應用指南等相關文檔。
• 用戶可以通過 TI 的支持論壇和社區資源獲取更多的應用支持和文檔更新通知。
