TPS2540/40A 和 TPS2541/41A 是限流 USB 端口電源開關與 USB 2.0 高速數據線（D+/D-）開關和 USB 充電端口識別電路的組合。應用包括筆記本電腦和其他智能 USB 主機設備。寬帶寬（2.6 GHz）數據線開關還具有低電容和低導通電阻，允許信號以最小的邊沿和相位失真通過。TPS2540/40A/41/41A 監測 D+ 和 D-，為兼容的客戶端設備提供正確的握手協議。
*附件：tps2540a.pdf

TPS2540/40A/41/41A 支持以下充電邏輯方案：

USB 2.0 BC1.2
中國電信標準 YD/T 1591-2009
分頻器模式，兼容 iPod 和 iPhone 等 Apple 設備

CTL1-CTL3 邏輯輸入用于選擇 TPS2540/40A 和 TPS2541/41A 提供的各種充電模式之一。這些充電模式允許主機設備在專用充電端口（DCP）（壁式適配器仿真）、充電下行端口（CDP）（支持 1.5A 的有源 USB 2.0 數據通信）或標準下行端口（SDP） USB 2.0 模式（支持 500mA 的有源 USB 2.0 數據通信）之間進行選擇。TPS2540/40A/41/41A 還集成了自動檢測功能，支持電池充電規范（BC1.2）的 DCP 方案和分壓器模式，無需外部用戶交互。

TPS2540A 自動檢測模式還具有更長的分離檢測時間，因此它可以支持某些獨特的不合規設備。TPS2540/40A/41/41A 配電開關適用于可能遇到重電容負載和短路的應用，在單個封裝中集成了 73mΩ N 溝道 MOSFET。當輸出負載超過限流閾值時，使用恒流模式。ILIM_SEL logic input 選擇兩個限流閾值之一，每個閾值都可通過外部電阻器單獨調節。其他 USB 開關功能包括去毛刺輸出故障報告（FAULT）和邏輯電平使能 EN （TPS2540/40A）或 OUT 放電控制 DSC （TPS2541）。對于 TPS2540/40A，模式“000”用于強制輸出放電。

特性

符合 DCP 和 CDP 的電池充電規范 BC1.2
符合中國電信行業標準 YD/T 1591-2009
支持大多數可用 Apple 設備和/或符合 BC1.2 標準的設備的睡眠模式充電
兼容 USB 2.0 和 3.0 電源開關要求
2.6GHz 帶寬 USB 2.0 數據開關
73mΩ（典型值）高側 MOSFET
可調電流限制高達 2.8 A（典型值）
通過 CTLx=000 （TPS2540/40A）或 DSC （TPS2541/41A）輸入進行 OUT 放電
更長的分離檢測時間（TPS2540A/41A），支持其他傳統設備

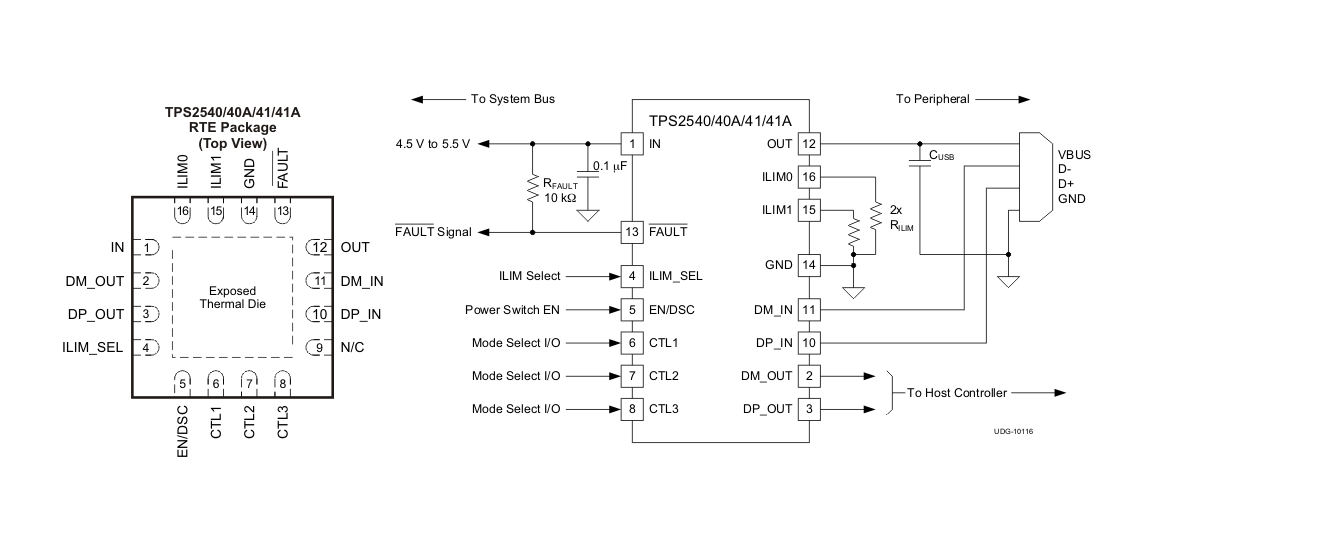

采用 16 引腳 QFN 封裝

參數

方框圖

1. 產品概述

TPS2540A 是 Texas Instruments 生產的一款集成 USB 充電端口電源開關和控制器，專為滿足電池充電規范 BC1.2 和中國電信行業標準 YD/T 1591-2009 而設計。它結合了電流限制的 USB 端口電源開關、高速數據線路開關以及 USB 充電端口識別電路，適用于筆記本電腦和其他智能 USB 主機設備。

2. 主要特性

?電流限制?：可調電流限制高達 2.8A（典型值）。
?高速數據開關?：2.6GHz 帶寬，低電容和低導通電阻。
?自動檢測?：支持 BC1.2 DCP 方案和 Apple 設備的 Divider 模式。
?多種充電模式?：支持 DCP（專用充電端口）、CDP（充電下游端口）和 SDP（標準下游端口）模式。
?長脫離檢測時間?：TPS2540A/41A 支持更長的脫離檢測時間，以兼容某些非標準設備。

3. 應用領域

?USB 端口和集線器?
?筆記本電腦?
?其他智能 USB 主機設備?

4. 功能描述

?充電模式選擇?：通過 CTL1-CTL3 邏輯輸入選擇多種充電模式。
?輸出放電?：TPS2540/40A 通過將 CTL1-CTL3 設置為“000”來強制輸出放電；TPS2541/41A 通過 DSC 引腳控制輸出放電。
?故障報告?：具有去抖動輸出故障報告（FAULT）功能。
?熱保護和過流保護?：內置熱保護和過流保護電路，確保設備安全。
