Analog Devices/Maxim Integrated MAX96751xEVKIT串行器評估套件提供經過驗證的設計，用于評估MAX96751高帶寬千兆位多媒體串行鏈路（GMSL?）串行器。該評估套件具有擴頻和全雙工控制通道，采用標準FAKRA同軸電纜。它還包Windows^?^ 10軟件，可提供簡單的圖形用戶界面（GUI），用于演示器件的特性。

數據手冊：*附件：Analog Devices Maxim Integrated MAX96751xEVKIT串行器評估套件數據手冊.pdf

Analog Devices/Maxim Integrated MAX96751COAXEVKIT用于同軸連接器，MAX96751HSDEVKIT用于HSD-STQ連接器。

特性

• HDMI 2.0串行器評估套件，用于驅動GMSL-2串行數據輸出（50Ω FAKRA同軸或100Ω HSD-STQ連接器）
• 3Gbps或6Gbps正向鏈路速率，提高系統和電源靈活性
• 可配置的同軸電纜供電（PoC）和線路故障電路
• ^I2S^音頻接口
• 用于GPIO、 ^I2C^ 、UART和SPI信號的接頭
• Windows 10兼容軟件
• 用于表征GMSL通道信號完整性的工具
• 12VDC 電源（含）、USB、PoC或外部供電
• 經過驗證的PCB布局
• 完全組裝并經過測試

應用

• 導航和觸摸面板顯示器
• 數字儀表板和平視顯示器
• 后座和乘客信息娛樂顯示屏
• 消費類HDMI端口應用

套件內容

• MAX96751xEVKIT評估套件
• USB電纜
• +12V壁式電源

必要設備

• MAX96751xEVKIT評估套件
• MAX96752COAXEVKIT評估套件
• HDMI源，如筆記本電腦或HDMI信號發生器
• FAKRA同軸電纜
• oLDI顯示器和oLDI適配器板
• Windows 10 PC，帶備用USB端口
• 12VDC 、500mA電源

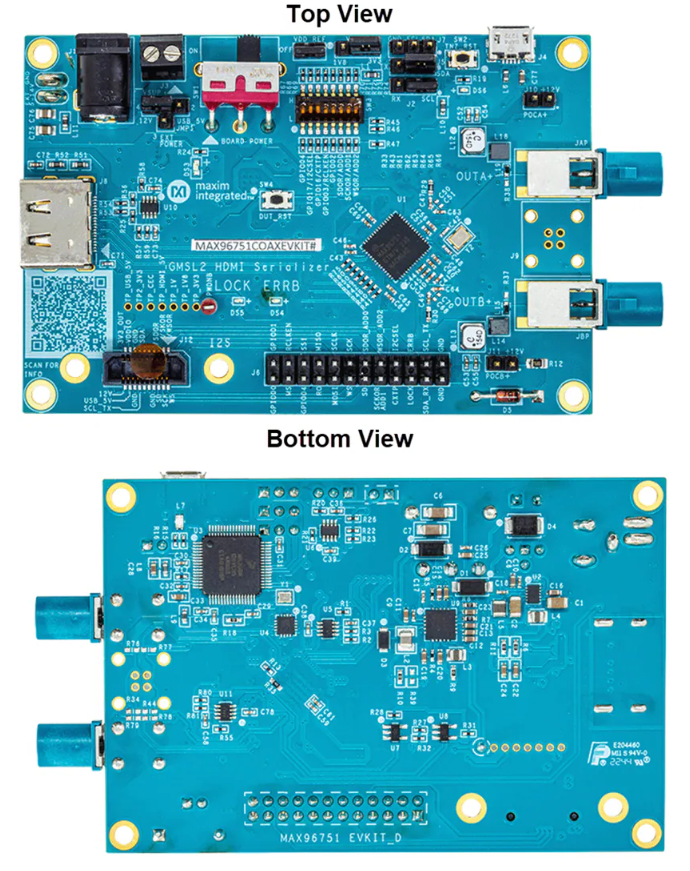

板布局
