TPS2513A-Q1 汽車 USB 充電端口雙 DP/DM 管理器數據手冊

科技綠洲 ? 2025-05-23 13:43 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS2513A-Q1 和 TPS2514A-Q1 是 USB 專用充電端口DCP) 控制器,用于 用于為最流行的手機和平板電腦充電。自動檢測功能可監控 USB 數據線電壓,并自動在數據線上提供正確的電氣特征 在以下專用充電方案中為合規設備充電:

分頻器 3 模式,需要施加 2.7 V 和 2.7 V 分別在 D+ 線和 D- 線上為 BC1.2 短路模式,需要短路 D+ 線路到 D– 線路1.2 V 模式,需要在 D+ 和 D– 上施加 1.2 V 電壓 線與 TPS2561A-Q1 和 TPS2513A-Q1(雙通道)、TPS2557-Q1 和 TPS2514A-Q1 配合使用 (單通道)用于低損耗、符合汽車標準的 USB 充電端口解決方案,能夠充電 當今所有流行的手機和平板電腦。
*附件:tps2513a-q1.pdf

特性

  • 符合 AEC-Q100 標準:
    • 器件 HBM ESD 分類等級 H2
    • 器件 CDM ESD 分類等級 C5
  • 自動選擇充電模式
    • D+ 和 D– 分壓器模式 2.7 V 和 2.7 V
    • D+ 和 D– 1.2 V 模式
    • 根據 USB 電池充電
      規范修訂版 1.2 (BC1.2) 的 D+ 和 D– 短路模式
  • 工作范圍:4.5 V 至 5.5 V
  • 雙 USB 充電端口控制器
    TPS2513A-Q1
  • 單個 USB 充電端口控制器,
    TPS2514A-Q1
  • 采用 SOT23-6 封裝

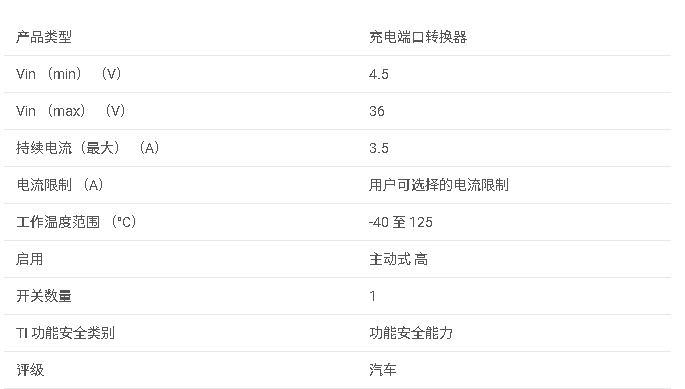

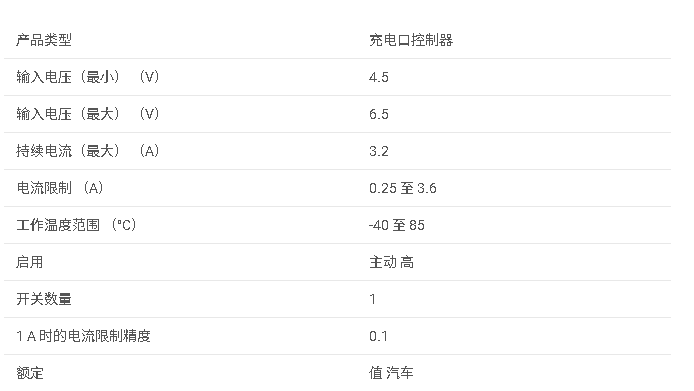

參數

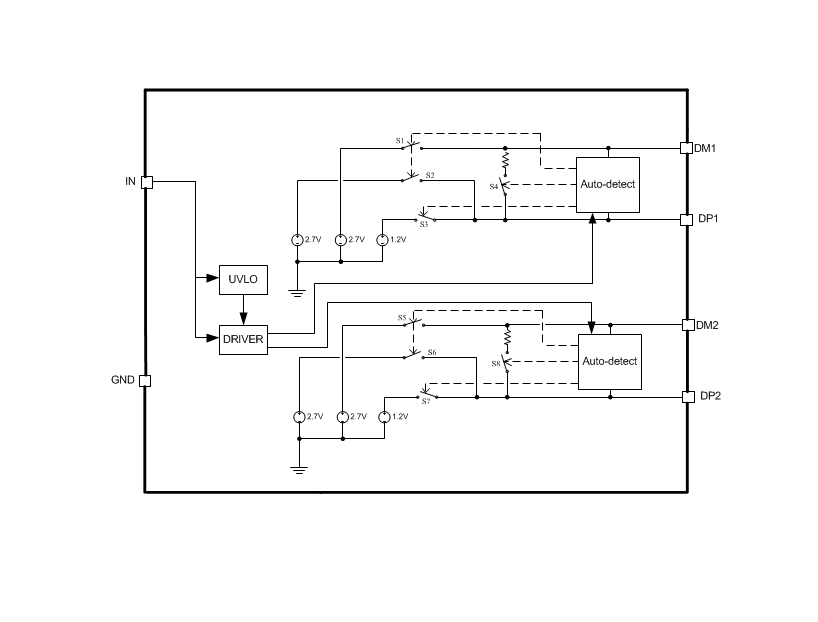

方框圖

1. 概述

TPS2513A-Q1是一款AEC-Q100認證的USB專用充電端口(DCP)控制器,設計用于為大多數流行的移動手機和平板電腦充電。它支持多種充電模式,包括BC1.2規范、中國電信行業標準YD/T1591-2009、Divider模式和1.2V模式。TPS2513A-Q1可作為雙USB充電端口控制器,或與其配套產品TPS2514A-Q1(單USB充電端口控制器)一起使用,提供低損耗、符合汽車標準的USB充電端口解決方案。

2. 主要特性

  • ?自動檢測充電模式?:根據連接的便攜式設備自動選擇正確的充電模式。
  • ?BC1.2支持?:符合USB電池充電規范1.2版,支持標準下游端口(SDP)、充電下游端口(CDP)和專用充電端口(DCP)。
  • ?多種充電模式?:支持Divider 3模式、BC1.2短路模式和1.2V模式。
  • ?寬工作電壓范圍?:輸入電壓范圍為4.5V至5.5V。
  • ?AEC-Q100認證?:符合汽車電子質量標準。

3. 功能模式

  • ?短路模式?:D+和D-數據線短接,最大串聯阻抗為200Ω,符合BC1.2規范和YD/T1591-2009標準。
  • ?Divider模式?:包括Divider 1、Divider 2和Divider 3三種充電方案,TPS2513A-Q1僅集成Divider 3方案。
  • ?1.2V模式?:D+和D-數據線均應用1.2V電壓,最大電阻為200Ω,適用于某些平板電腦USB充電器。

4. 應用

  • ?汽車USB充電器?:作為車輛電源充電器、帶有USB DCP的墻式適配器和其他USB充電器的組成部分。
  • ?通用充電支持?:支持快速充電便攜式設備,兼容Divider 3、1.2V和BC1.2短路模式。

5. 典型應用

  • ?雙端口充電器?:每個端口均支持快速充電,推薦使用TPS2561A-Q1作為USB電源開關,提供過流保護。

6. 設計指南

  • ?電源開關推薦?:在需要過流保護的情況下,推薦使用TPS2561A-Q1作為USB電源開關。
  • ?布局指南?:建議在IN引腳和GND之間連接一個0.1μF或更大的陶瓷旁路電容器,以進行局部噪聲解耦。

7. 封裝與尺寸

  • ?封裝類型?:SOT-23(6引腳)
  • ?尺寸?:2.90mm x 1.60mm

8. 靜電放電(ESD)保護

  • ?HBM ESD分類等級?:H2(±2000V)
  • ?CDM ESD分類等級?:C5(±750V)

9. 熱信息

  • ?熱阻?:
    • θJA(結到環境):179.9°C/W
    • θJCtop(結到殼頂):117.5°C/W
    • θJB(結到板):41.9°C/W

10. 電氣特性

  • ? UVLO(欠壓鎖定) ?:IN引腳電壓上升到UVLO閾值電壓時啟用輸出。
  • ?供電電流?:在4.5V至5.5V的輸入電壓范圍內,典型值為155μA至220μA。
