TPS2513A-Q1 和 TPS2514A-Q1 是 USB 專用充電端口 （DCP） 控制器，用于 用于為最流行的手機和平板電腦充電。自動檢測功能可監控 USB 數據線電壓，并自動在數據線上提供正確的電氣特征 在以下專用充電方案中為合規設備充電：

分頻器 3 模式，需要施加 2.7 V 和 2.7 V 分別在 D+ 線和 D- 線上為 BC1.2 短路模式，需要短路 D+ 線路到 D– 線路1.2 V 模式，需要在 D+ 和 D– 上施加 1.2 V 電壓 線與 TPS2561A-Q1 和 TPS2513A-Q1（雙通道）、TPS2557-Q1 和 TPS2514A-Q1 配合使用 （單通道）用于低損耗、符合汽車標準的 USB 充電端口解決方案，能夠充電 當今所有流行的手機和平板電腦。
*附件：tps2514a-q1.pdf

特性

• 符合 AEC-Q100 標準：
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C5
• 自動選擇充電模式
  • D+ 和 D– 分壓器模式 2.7 V 和 2.7 V
  • D+ 和 D– 1.2 V 模式
  • 根據 USB 電池充電
    規范修訂版 1.2 （BC1.2） 的 D+ 和 D– 短路模式
• 工作范圍：4.5 V 至 5.5 V
• 雙 USB 充電端口控制器
  TPS2513A-Q1
• 單個 USB 充電端口控制器，
  TPS2514A-Q1
• 采用 SOT23-6 封裝

參數

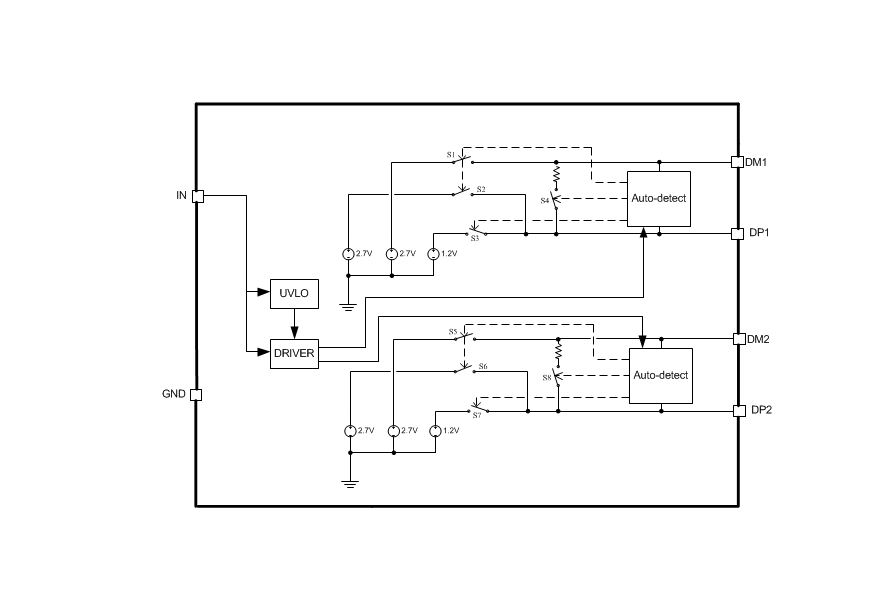

方框圖

1. 產品概述

TPS2514A-Q1 是一款專為 USB 專用充電端口（DCP）設計的控制器，適用于為大多數流行的手機和平板電腦充電。該器件具有自動檢測功能，能夠監測 USB 數據線電壓，并自動為連接的設備提供正確的電氣簽名，以支持多種充電模式。

2. 關鍵特性

• ?AEC-Q100 認證?：適用于汽車應用。
• ?自動檢測功能?：支持 BC1.2、Divider 3 模式、1.2V 模式以及短接模式。
• ?單 USB 充電端口控制器?：與 TPS2561A-Q1（雙通道）或 TPS2557-Q1（單通道）配合使用，實現低損耗的 USB 充電端口解決方案。
• ?寬工作電壓范圍?：4.5V 至 5.5V。
• ?ESD 保護?：符合 AEC-Q100 標準，HBM ESD 分類等級 H2，CDM ESD 分類等級 C5。
• ?緊湊封裝?：采用 SOT-23-6 封裝，尺寸小，便于集成。

3. 功能描述

• ?自動選擇充電模式?：根據連接的便攜式設備的電氣特性，自動選擇并應用正確的充電模式。
• ?Divider 3 模式?：在 D+ 和 D- 數據線上分別應用 2.7V，以支持特定設備的充電需求。
• ?1.2V 模式?：在 D+ 和 D- 數據線上應用 1.2V，以支持某些平板電腦的快速充電。
• ?短接模式?：將 D+ 和 D- 數據線短接，以符合 BC1.2 和 YD/T 1591-2009 標準。
• ?故障保護?：內置過流、過溫和短路保護，確保設備安全。

4. 應用場景

• 汽車 USB 充電器
• 墻式充電器
• 其他需要 USB DCP 的充電應用

5. 典型應用電路

數據手冊中提供了典型應用電路，展示了如何使用 TPS2514A-Q1 設計 USB 專用充電端口，包括與 TPS2561A-Q1 或 TPS2557-Q1 的配合使用，以及輸入和輸出電容的配置。

6. 設計指南

• ?電源推薦?：建議使用具有足夠電流容量的電源，以避免在過流和短路條件下出現電壓下降。
• ?布局建議?：強調了高速數據線和功率線的布局建議，以減少噪聲和干擾。建議將 TPS2514A-Q1 的 IN 引腳與 USB 電源開關的 IN 引腳相連。
• ?熱設計?：雖然數據手冊中沒有提供詳細的熱設計指南，但建議在設計時考慮設備的熱耗散和散熱措施，以確保在高溫環境下的可靠運行。

7. 文檔與支持

• 數據手冊提供了詳細的技術規格、應用信息和設計指南。
• 用戶可以通過 TI 的支持論壇和在線社區獲取額外的幫助和文檔更新通知。
