TPS2511-Q1 是一款 USB 專用充電端口 （DCP） 控制器和電流限制 電源開關。自動檢測功能可監控 USB 數據線電壓，并自動提供 在數據線上正確使用電氣信號，以便為兼容設備充電 收費方案： 分壓器 DCP，需要在 D+ 上施加 2.7 V，在 D– 或 2.0 V 上施加 2.0 V D+ 和 D– 上為 2.7 V;BC1.2 DCP，需要將 D+ 短至 D–;D+ 和 D– 均為 1.2 V。
*附件：tps2511-q1.pdf

TPS2511-Q1 是一款 80mΩ 配電開關，適用于以下應用： 可能會遇到電容負載和短路。該設備還提供打嗝 模式（當輸出 （OUT） 電壓小于 3.80 V（典型值）或過熱時 保護發生在過載情況下。精確且可編程的電流限制提供 應用的靈活性和便利性。TPS2511-Q1 提供一個用于 USB 電纜電阻補償?shù)?CS 引腳和一個用于打開和關閉設備的 EN 引腳。

特性

• 符合汽車應用要求
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：
    -40°C 至 125°C 環境工作溫度范圍
  • 設備 HMB ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C3B
• 支持 DCP 短接 D+ 至 D–
• 支持在 D+ 上施加 2.0 V 和 D–
  上施加 2.7 V（或 D+ 上施加 2.7 V 和 D– 上施加 2.0 V 的 DCP）
• 支持在數據線上施加 1.2 V 電壓的 DCP
• 自動切換所連接設備的 D+ 和 D– 線路連接
• 用于短路保護的打嗝模式
• 提供 CS 引腳用于 USB 電纜補償
• 可編程電流限制 （ILIM_SET 引腳）
• 80mΩ 典型值高側 MOSFET
• 2.3 A 時的精確 ±10% 電流限制
• 滿足 USB 電源開關要求
• Drop-In 和 List of materials Compatible with TPS2511
• 工作范圍：4.5 V 至 5.5 V
• 采用 MSOP 8 引腳封裝
• UL 認證和 CB 文件編號 E169910

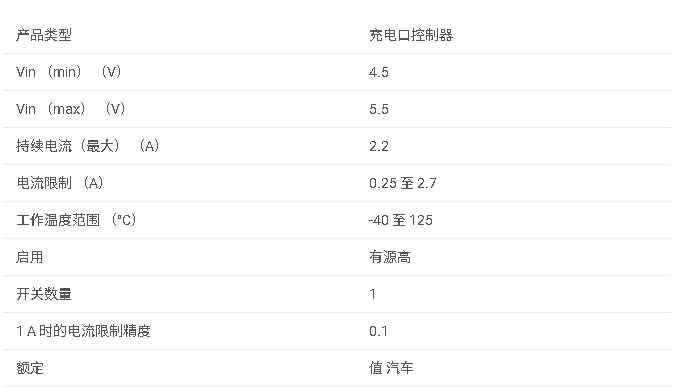

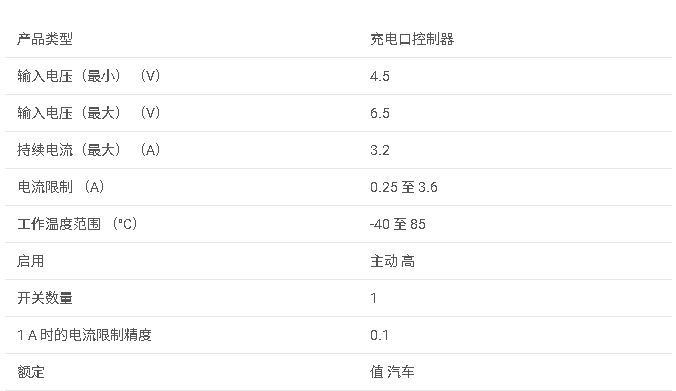

參數

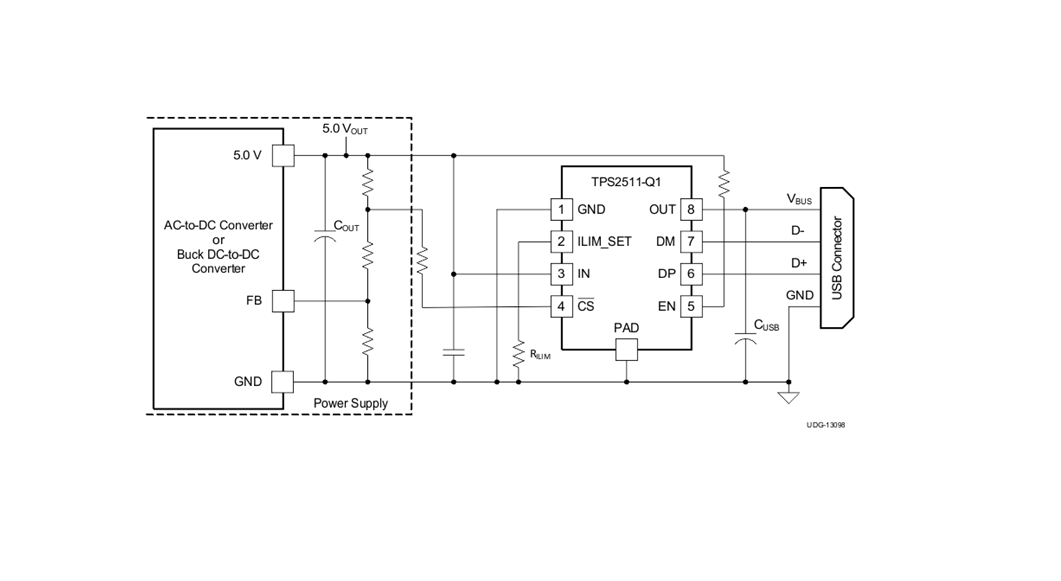

方框圖

1. 概述

TPS2511-Q1是一款專為汽車應用設計的USB專用充電端口控制器和電流限制功率開關。它支持多種充電方案，并具備過流保護、熱保護和自動重試等功能。

2. 主要特性

• ?汽車應用認證?：AEC-Q100認證，適用于-40°C至125°C的環境溫度范圍。
• ?自動檢測功能?：監測USB數據線電壓，自動提供正確的電氣簽名以支持不同的充電設備。
• ?可編程電流限制?：通過ILIM_SET引腳設置電流限制閾值，提供靈活的電流保護。
• ?短路保護?：采用打嗝模式（Hiccup Mode）進行短路保護，減少輸出短路電流。
• ?熱保護?：內置兩個獨立的熱傳感器，防止過熱損壞。
• ?CS引腳?：用于USB電纜補償，以應對電纜電阻引起的電壓損失。
• ?EN引腳?：邏輯使能輸入，控制設備的開關狀態。

3. 應用

• ?汽車USB充電器?：為汽車內的USB充電端口提供精確的電流控制和保護。
• ?AC-DC墻式適配器?：帶USB端口的墻式適配器，提供安全的充電功能。
• ?其他USB充電器?：包括車載信息娛樂系統等其他需要USB充電功能的場景。

4. 功能描述

• ?自動檢測?：支持DCP短接模式、應用2.0V/2.7V模式以及BC1.2 DCP模式，自動為連接的設備提供正確的充電簽名。
• ?打嗝模式?：在過流或過熱條件下，設備將進入打嗝模式，周期性地開關輸出以限制平均輸出電流。
• ?熱保護?：當結溫超過135°C（在電流限制條件下）或155°C（無論是否在電流限制條件下）時，設備將關閉輸出以防止過熱。
• ?CS引腳功能?：當輸出電流超過設定值的一半時，CS引腳將拉低，指示高充電電流，以便USB充電器增加輸出電壓進行補償。

5. 設計指南

• ?電流限制設置?：通過選擇合適的ILIM_SET電阻值來設置電流限制閾值，推薦電阻范圍為16.9kΩ至750kΩ。
• ?布局建議?：將TPS2511-Q1放置在靠近USB輸出連接器和至少22μF的輸出引腳濾波電容器附近；確保ILIM_SET引腳的連接盡可能短，以減少寄生效應對電流限制精度的影響。
• ?電纜補償設計?：使用CS引腳和適當?shù)碾娮璺謮浩骶W(wǎng)絡來補償U(kuò)SB電纜電阻引起的電壓損失。

6. 封裝與尺寸

• ?封裝類型?：MSOP（8引腳）
• ?尺寸?：具體尺寸信息未直接提供，但封裝類型為標準MSOP-8。

7. 電氣特性

• ?靜態漏源導通電阻?：在25°C下典型值為80mΩ，在-40°C至85°C范圍內有所增加。
• ?使能輸入閾值?：EN引腳的使能閾值電壓為1.1V（典型值），禁止閾值電壓為0.9V（典型值）。
• ? 欠壓鎖定（UVLO） ?：具有明確的UVLO閾值電壓和遲滯電壓，確保設備在輸入電壓不足時不會啟動。

8. 文檔與支持

• 提供了詳細的技術規格、應用電路、布局指南、封裝信息和相關文檔鏈接，以幫助開發者更好地集成和使用TPS2511-Q1。
