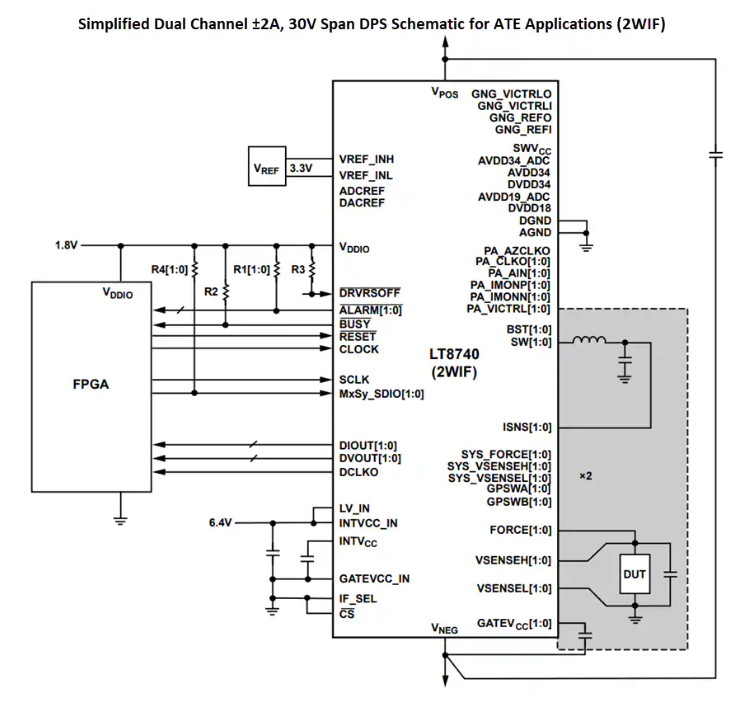

Analog Devices LT8740可編程器件電源（DPS）具有高效率、高集成度和高性能。該DPS包含兩個開關電源，在輸出電壓范圍為30V時，每個可提供高達 ±2A的電流。該器件集成了電流檢測電阻器，在 ±5μA至 ±2A的范圍內，可實現精準的輸出電流測量。此外還包含一個線性驅動級，可實現高達 ±25mA的非開關紋波輸出驅動。通過并聯或組合多個DPS通道和/或器件，可獲得超過 ±2A的輸出電流。

數據手冊：*附件：Analog Devices Inc. LT8740可編程器件電源（DPS）數據手冊.pdf

此外，ADI LT8740還搭載所需的ADC和DAC，可在數字PID控制下設置可編程輸出電壓，并鉗位輸出電流和電壓。內部ADC可以數字化測量輸出電壓和電流。器件提供開漏警報輸出，用于過流、過熱或其他可編程故障事件。該DPS的運行通過一個簡單的串行接口控制，時鐘速度高達40MHz。

特性

• 可編程FV、FI、MI、MV、FNMV功能
• 集成電流檢測電阻器，測量范圍為±5μA至±2A
• 高效開關電源驅動器
  • 集成式電源開關
  • Silent Switcher^?^ 架構
• FV范圍為30V，驅動能力高達±2A
• 集成數字PID FV和FI控制環路
• 可組合，實現更高電流
• Kelvin電壓檢測和報警
• 電流和電壓鉗位
• SPI或2線串行接口
• 支持增大輸出電流
• 10mmx12.75mm 166焊球BGA封裝

應用

• 自動化測試設備（ATE）
• 器件電源
