Analog Devices Inc. LT8350/LT8350S同步降壓-升壓轉換器是單片式4開關同步降壓-升壓轉換器。LT8350x轉換器采用Silent Switcher架構，旨在最大限度地減少了EMI輻射，同時在較高的開關頻率下提供高效率。開關可根據高于、低于或等于輸出電壓的輸入電壓調節輸出電壓和輸入/輸出電流。

數據手冊：

*附件：LT8350 40VIN，18VoUT，6A Synchronous升降壓靜音開關技術手冊.pdf

*附件：LT8350S 40 VN、18 RST、6A同步Buck-Booth Silent Switcher? 2技術手冊.pdf

特性

• 4開關單電感架構允許VIN~高于、低于或等于VOUT~~~
• Silent Switcher?架構，可降低EMI
• 效率：高達95%（2MHz時）
• 專有的峰值電流模式
• 輸入電壓范圍：3V至40V
• 輸出電壓范圍：1V至18V
• 輸出電壓調節：±1.5%
• 輸出/輸入電流調節和監控器
• 恒定電壓/恒定電流調節
• 高側PMOS負載開關驅動器
• 在降壓或升壓中沒有上管MOSFET刷新噪聲
• 具有外部頻率同步和SSFM的200kHz至2MHz固定開關頻率
• 關斷期間，VOUT從VIN~~ 斷開連接
• 最高結溫
  • LT8350：+150 °C
  • LT8350S：+125 °C
• 內部蓋帽（僅LT8350S）
• 小型32引腳4mm × 6mm LQFN封裝
• 符合 AEC-Q100

應用

• 汽車、工業、電信系統
• 具有精確限流值的穩壓器
• 高頻電池供電系統
• USB-PD源

典型應用

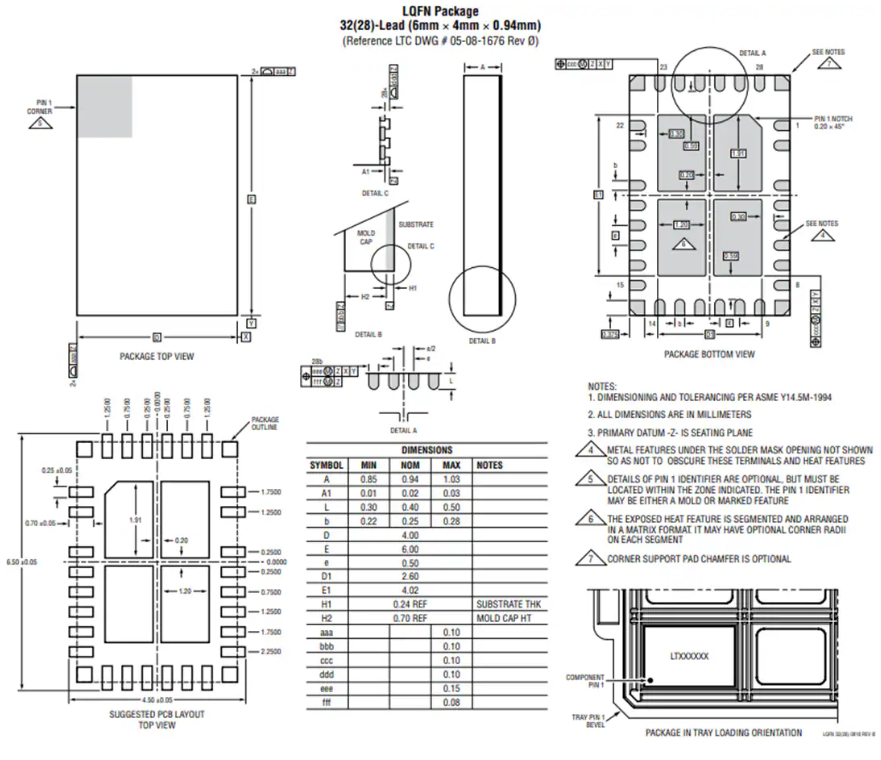

包裝外形
