Analog Devices Inc. LT8292四開關同步降壓－升壓控制器可調節來自輸入電壓低于、高于或等于輸出電壓的輸出或輸入電流。這些控制器采用專有的降壓－升壓峰值電流模式架構，支持可調節和可鎖相的100kHz至650kHz固定頻率運行。峰值電流模式架構還支持內部擴頻運行，以實現低電磁干擾 (EMI)。LT8292控制器具有分離式上拉/下拉柵極驅動器、無引線均流以及四種可選死區時間設置（帶擊穿保護）。這些控制器符合汽車標準，用于電信系統、大功率電池供電系統和通用降壓－升壓電源。

數據手冊：*附件：Analog Devices Inc. LT8292四開關同步降壓-升壓控制器數據手冊.pdf

特性

• 4開關單電感器架構允許VIN 高于、低于或等于VOUT
• 專有的降壓－升壓峰值電流模式
• 30μA IQ 低紋波突發模式
• 輸出電壓精度: 1V≤V OUT ≤60V (±2%)
• 100kHz至650kHz可調及可鎖相
• 強制連續模式或脈沖跳躍模式運行
• ±5%輸入或輸出平均電流精度
• 分離式柵極驅動器輸出
• 可選死區時間設置
• 無引線均流
• 擴頻調頻
• 集成自舉二極管
• 關斷期間VOUT 與VIN斷開
• 38引線薄型收縮小外形封裝 (TSSOP)，帶裸露焊盤
• 符合汽車標準

應用

• 汽車、工業和電信系統
• 通用降壓－升壓電源
• 大功率電池供電系統

框圖

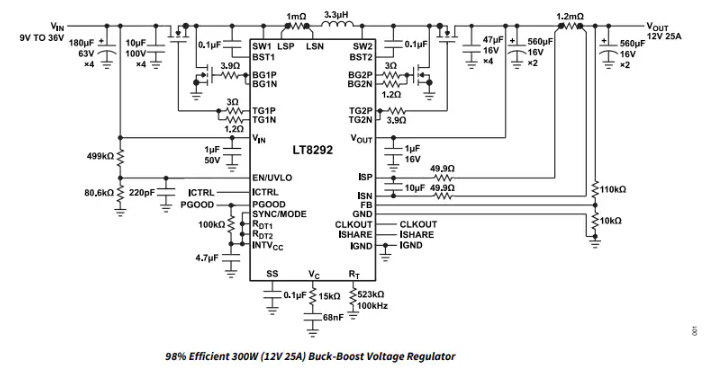

典型應用電路圖
