Analog Devices EVAL-LT8350S-AZ評估板基于LT8350S 40V同步降升壓轉換器而打造。LT8350S的工作輸入電壓范圍為3 V至40 V。該器件在降壓側設有內部同步42V MOSFET，在升壓側設有20V MOSFET，可實現高效率和小尺寸。

數據手冊：*附件：Analog Devices Inc. EVAL-LT8350S-AZ評估板數據手冊.pdf

當VIN?介于9V到40V之間時，ADI EVAL-LT8350S-AZ可在12V輸出下驅動高達2.5A的負載；VIN降至3V時仍可工作，但輸出電流會降低。~~~~在未啟用擴頻頻率調制（SSFM）的情況下，EVAL-LT8350S-AZ以350kHz的開關頻率運行。啟用后，SSFM會將LT8350S的開關頻率從~fSW~ 擴展至~fSW~ +25%，以降低電磁干擾（EMI）輻射。

特性

• 工作輸入電壓：3V至40V
  • 降低EMI輻射，滿足CISPR 25 5類標準
  • 擴頻頻率調制
  • 輸入和輸出EMI濾波器
  • 內置輸入和輸出高頻電容器
• 可調UVLO、VOUT、fSW 、輸出電流和限值
• 電壓監測（PGOOD）和電流監測（ISMON）
• 可配置SYNC引腳，實現強制連續模式
• （FCM）、斷續導通模式（DCM）、SSFM和外部頻率同步
• 前饋功能，可改善瞬態響應

應用

• 汽車、工業、電信系統
• 具有精確限流值的穩壓器
• 高頻電池供電系統
• USB供電（USB-PD）電源

必要設備

• EVAL-LT8350S-AZ
• 電源
• 電壓表
• 安培表
• 電子負載

概述

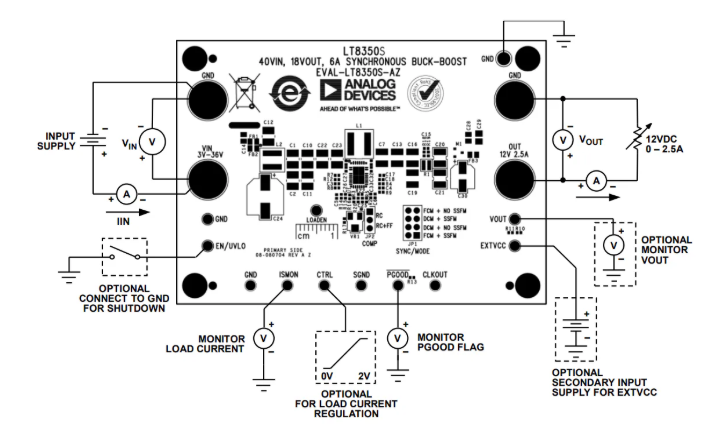

測試程序設置
