      Analog Devices Inc. AD8412ARM-EVALZ評估板數據手冊

      科技觀察員 ? 2025-05-26 14:48 ? 次閱讀

      Analog Devices AD8412ARM-EVALZ評估板基于AD8412A放大器，設計用于輕松配置不同工作模式，并實現負載靈活性?？蓪藴食叽鐬?818 (最大值）的分流電阻器 (R1) 焊接到電路板上。AD8412A電流檢測放大器的初始增益為10V/V，帶寬為1.8MHz，在整個溫度范圍內的最大增益誤差為 ±0.11%。

      數據手冊：*附件：Analog Devices Inc. AD8412ARM-EVALZ評估板數據手冊.pdf

      ADI AD8412ARM-EVALZ板支持采用小外形封裝(MSOP) 的AD8412A。

      特性

      • 實現快速面包板設計和原型設計
      • 易于配置，用于單向或雙向操作
      • 包括電流檢測分流電阻器的配置
      • 易于連接到測試設備
      • 包括輸入濾波器和輸出濾波器的配置
      • 去耦電源線

      應用

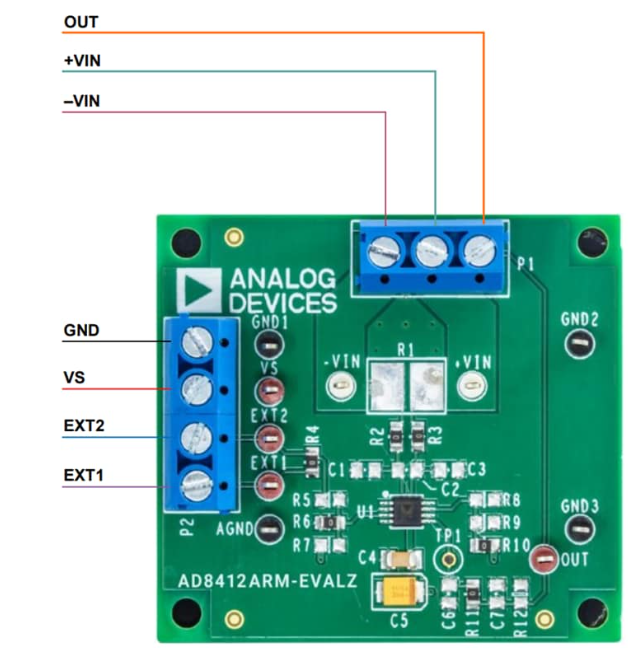

      布局


      連接到端子塊

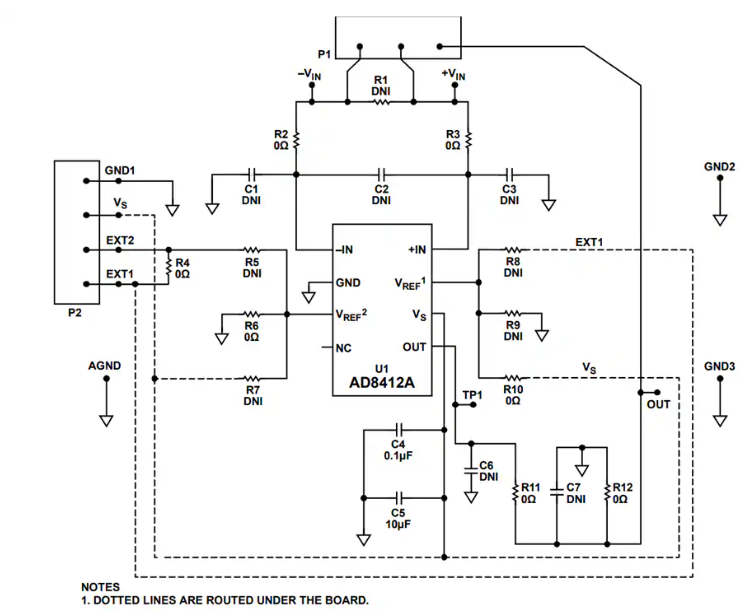

      原理圖
