      Analog Devices Inc. ADL8106-EVALZ評估板數據手冊

      科技觀察員 ? 2025-06-19 15:27 ? 次閱讀

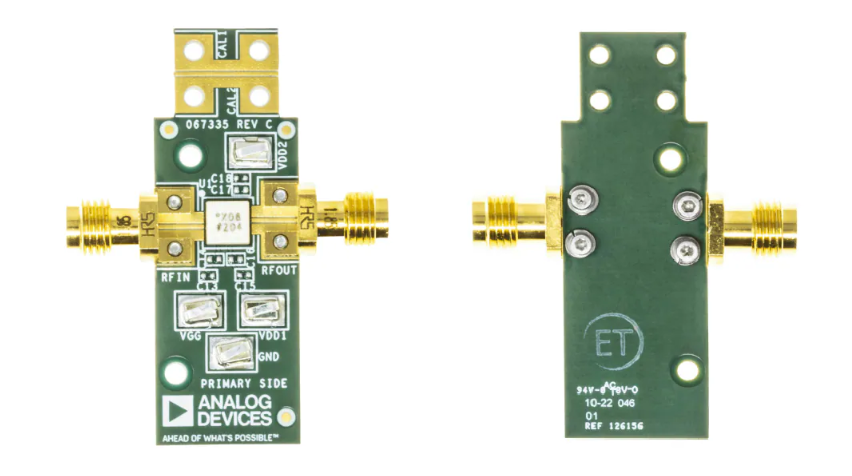

      Analog Devices Inc. ADL8106-EVALZ評估板提供四層，頂層和由Rogers 4003C制成的首個內部層之間的基板，內部層和底部層均接地。ADL8106-EVALZ RFIN和RFOUT端口裝配了1.85mm母頭同軸連接器，相應射頻跡線具有50Ω特性阻抗。

      數據手冊：*附件：Analog Devices Inc. ADL8106-EVALZ評估板數據手冊.pdf

      ADI ADL8106低噪聲放大器在3V電源電壓 (VDDx) 下需要120mA電流。ADL8106采用5.00mm x 5.00mm、24端子芯片陣列小外形，采用無引線腔 (LGA_CAV) 封裝。

      特性

      • 4層Rogers 4003C評估板
      • 末端裝接型1.85mm射頻連接器
      • 直通校準路徑（未裝配）

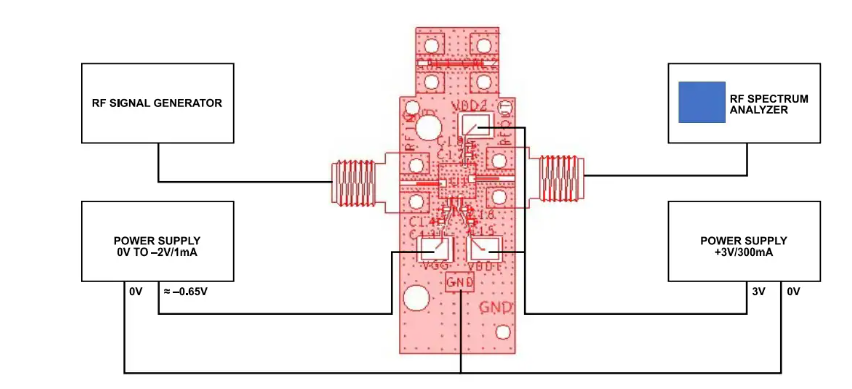

      套件內容

      • 射頻信號發生器
      • 射頻頻譜分析儀
      • 射頻網絡分析儀
      • 3V、300mA電源
      • 0V至-2V、±1mA電源

      概述

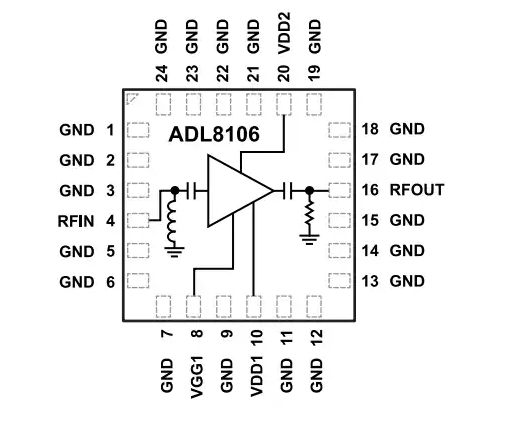

      框圖

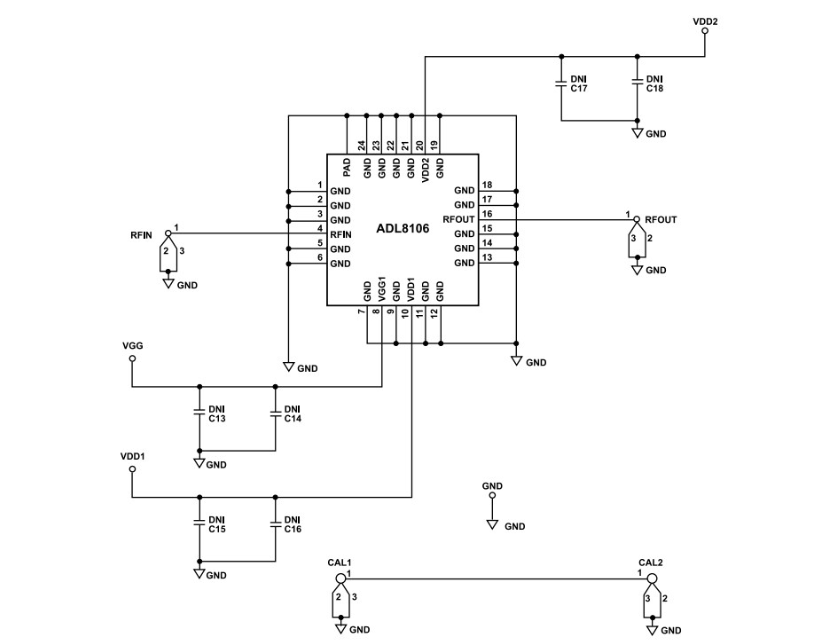

      示意圖
