TPS2500 和 TPS2501 提供集成解決方案，可滿足 1.8V 至 5.25V 輸入電源的 USB 5V 電源要求。功能包括高速 USB 兼容電源輸出、輸出開關使能、電流限制和過流故障報告。

1.8V 至 5.25V 輸入可由直流/直流穩壓電源（例如 3.3V）或電池（如單節 Li+ 或三節 NiCd、NiMH 或堿性電池）供電。
*附件：tps2500.pdf

USB 電源開關電流限制可通過外部電阻器進行編程，范圍低至 130 mA 至高達 1400 mA（典型值）。單個 TPS2500 或 TPS2501 可支持 1400 mA 設置的兩個標準 USB 端口。

此外，升壓轉換器輸出可用作輔助 5.1V 輸出，為其他負載供電。USB 輸出和輔助設備提供的總電流在 V 時不能超過 1148 mA 在 = 3 V。

特性

• 集成同步升壓轉換器和 USB 限流電源開關
• 輕負載、高效節能模式?控制方案 （TPS2500）
  或恒定頻率 （TPS2501）
• 1.8V 至 5.25V 輸入電壓（最小啟動電壓為 2.2V）
• 可調 USB 電流限制
  • 130 mA 至 1400 mA（典型值）
• 在 1.4A 設置下具有 20% 的精確電流限制
• 為多達 2 個標準 USB 端口供電
• 輔助 5.1V 輸出
• 快速過流響應時間 – 5 μs（典型值）
• 小型 3mm × 3mm × 0.9mm SON-10 封裝
• 支持 15kV/8kV 系統級 ESD
• UL 認證 - 文件編號E169910
• 應用
  • 使用單節 Li+ 電池的便攜式應用
  • 無原生 5-V 電源的 USB 主機

參數

方框圖

一、產品概述

• ?產品名稱?：TPS2500
• ?類型?：集成USB電源開關與升壓轉換器
• ?應用場景?：便攜式應用，如使用單節鋰電池的設備，以及無內置5V電源的USB主機

二、主要特性

• ?輸入電壓范圍?：1.8V至5.25V
• ?輸出電壓?：5V USB電源輸出，可調USB電流限制（130mA至1400mA）
• ?附加功能?：5.1V輔助輸出，用于為其他負載供電
• ?保護機制?：過流保護、過熱保護和欠壓鎖定（UVLO）
• ?效率模式?：輕載高效Eco-mode?
• ?封裝?：小型3mm × 3mm × 0.9mm SON-10封裝

三、引腳與功能

• ?主要引腳?：包括輸入（IN）、使能（EN）、USB使能（ENUSB）、故障（FAULT）、輔助輸出（AUX）、限流設置（ILIM）和地（GND）等。
• ?功能描述?：
  • ?IN?：升壓轉換器的輸入電壓。
  • ?EN?：升壓轉換器的使能輸入。
  • ?ENUSB?：USB開關的使能輸入。
  • ?FAULT?：過流或過熱故障指示輸出。
  • ?AUX?：5.1V輔助輸出電壓。
  • ?ILIM?：通過外部電阻設置USB開關的電流限制閾值。

四、電氣特性

• ?轉換效率?：高效率的升壓轉換器，支持Eco-mode?以在輕載時提高效率。
• ?電流限制?：USB開關的電流限制可編程，通過ILIM引腳上的外部電阻設置。
• ?過流響應?：快速的過流響應時間，典型值為5ms。
• ?熱保護?：內置熱關斷保護，防止芯片過熱損壞。

五、應用與設計

• ?設計靈活性?：通過調整ILIM電阻的值，可以靈活地設置USB開關的電流限制閾值。
• ?布局與散熱?：提供了布局指南和散熱考慮，以確保最佳性能和可靠性。

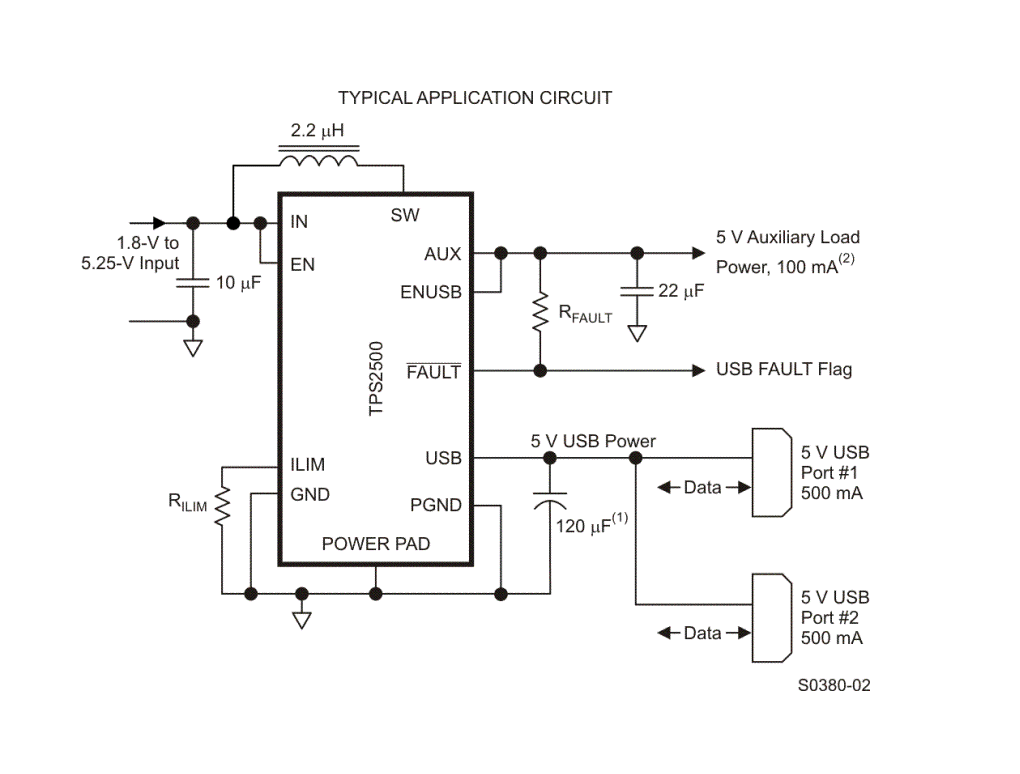

• ?典型應用?：給出了典型應用電路圖，展示了如何使用TPS2500為USB設備提供電源，并同時提供輔助5V輸出。

六、封裝與尺寸

• ?封裝類型?：3mm × 3mm × 0.9mm SON-10封裝
• ?尺寸?：適合表面貼裝應用，提供緊湊的解決方案。

七、結論

TPS2500是一款集成USB電源開關與升壓轉換器的芯片，適用于需要靈活電流限制和高效電源管理的便攜式應用。其緊湊的封裝、高效的轉換效率和多種保護機制，使其成為滿足現代電子設備電源需求的理想選擇。
