TPS2505 器件提供集成解決方案，以滿足 USB 5V 電源要求 從 1.8 V 到 5.25 V 輸入電源。這些特性包括一個 5.1V、1100mA 升壓轉換器、一個 200mA、3.3V LDO 線性穩壓器和具有獨立輸出的雙 USB 2.0 兼容電源輸出 開關使能、電流限制和過流故障報告。
*附件：tps2505.pdf

1.8V 至 5.25V 輸入可由包括 DC-DC 穩壓電源在內的電源供電 （例如，3.3 V），或電池，如單節 Li+、兩節或三節 NiCd、NiMH 或 堿性。

雙 USB 開關的輸出跳閘電流可通過外部 電阻器從低至 100 mA 到高達 1100 mA。

提供輔助 5.1V 輸出，其中 USB 提供的總電流 輸出和輔助 BY 不能超過 1100 mA。

特性

• 集成同步升壓轉換器、
  LDO 和雙通道 USB 限流開關
• 1.8V 至 5.25V 輸入電壓
  （最小啟動電壓為 2.2V）
• 可調獨立 USB 電流限制
  • 100 mA 至 1100 mA
• 輔助 5.1V 輸出
• 3.3V 線性穩壓器輸出
• 浪涌電流 < 100 mA
• 所需的外部元件最少
• 獨立故障報告
• 小型 5mm × 5mm QFN-20 封裝
• 工業溫度范圍
• 應用
  • 使用單節 Li+ 電池的便攜式應用
  • 總線供電的 USB 主機
  • 無原生 5-V 電源的 USB 主機
  • 計算機外圍設備

參數

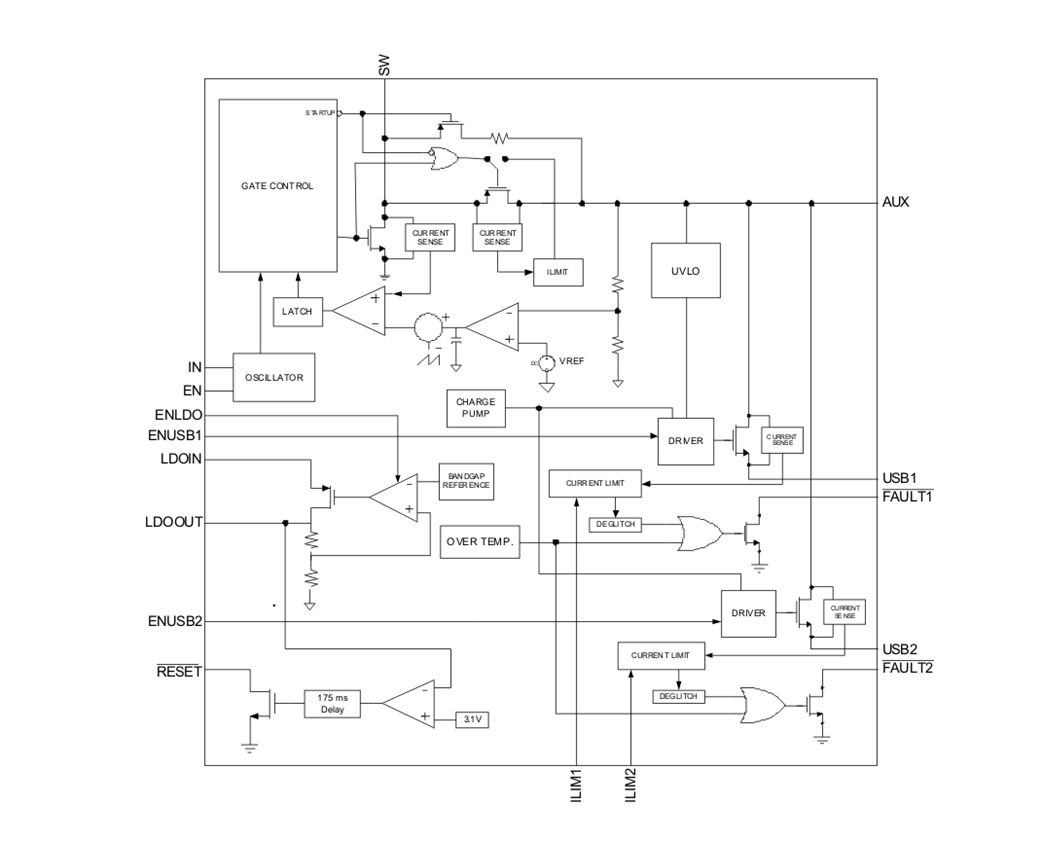

方框圖

一、產品概述

• ?產品名稱?：TPS2505
• ?功能描述?：集成雙USB開關、升壓轉換器（Boost Converter）和低壓差線性穩壓器（LDO），用于滿足USB 5V電源需求。

二、主要特性

• ?輸入電壓范圍?：1.8V至5.25V
• ?輸出特性?：
  • 5.1V，1100mA升壓轉換器
  • 3.3V，200mA LDO（最低啟動電壓2.2V）
  • 雙USB 2.0兼容電源輸出，獨立輸出開關使能
  • 可調獨立USB電流限制，過流故障報告
• ?輔助輸出?：5.1V輔助輸出，總電流限制為1100mA（USB輸出和輔助輸出之和）
• ?小封裝?：5mm×5mm QFN-20封裝
• ?溫度范圍?：工業級溫度范圍

三、功能描述

• ?升壓轉換器?：1.8V至5.25V輸入電壓范圍，固定頻率1MHz，支持低頻率模式（LFM）和無頻率模式（NFM），以及脈沖頻率調制（PFM）輕載操作，具有過壓保護和過載保護。
• ?LDO?：3.3V輸出，提供電源良好（Power Good）復位信號。
• ?USB開關?：集成電流限制功率分配開關，使用N通道MOSFET，支持短路和重電容負載應用，具有過流保護、熱保護和欠壓鎖定功能。
• ?故障報告?：獨立的FAULT1和FAULT2開漏輸出，用于指示USB開關的過流或過溫狀態。

四、電氣特性

• ?啟動電流?：小于100mA，滿足USB 2.0規格。
• ?轉換效率?：高效能設計，具體效率取決于輸入電壓和負載電流。
• ?過流保護?：USB開關的電流限制閾值可通過外部電阻編程，范圍為100mA至1100mA。

五、應用與實現

• ?目標應用?：便攜式設備（如使用單節鋰電池的設備）、總線供電的USB主機、無原生5V供電的USB主機、計算機外圍設備等。
• ?設計指南?：提供了詳細的應用信息、典型應用電路、布局指南和布局示例，以幫助用戶快速設計和實現。

六、封裝與尺寸

• ?封裝類型?：5mm×5mm QFN-20封裝，帶有裸露的熱焊盤。
• ?具體尺寸?：請參考數據手冊中的機械、封裝和可訂購信息部分。

七、結論

TPS2505是一款高度集成的電源管理解決方案，適用于需要USB 5V電源輸出的各種便攜式設備和USB主機應用。其結合了升壓轉換器、LDO和雙USB開關的功能，提供了靈活的電源管理和保護特性，適用于多種輸入電壓源和負載條件。
