在當今的汽車設計領域，汽車尾燈通常由剎車燈、倒車燈、轉向燈和霧燈等組成，是車輛與后方交通參與者溝通的重要橋梁。汽車尾燈不僅承擔著傳遞車輛行駛狀態與意圖、保障道路交通安全的核心使命，更在個性化與創新化方面不斷突破。隨著消費者對汽車外觀視覺效果要求的提升，動畫燈效果逐漸成為尾燈設計中的潮流亮點，為每一輛汽車賦予了獨一無二的視覺魅力和個性標簽。

帝奧微順應市場趨勢，已推出12通道像素級尾燈高側驅動方案DIA82920，為汽車尾燈動畫效果的實現提供了有力支撐。而今，帝奧微再次發力，重磅發布性能更為強大的24通道像素級尾燈高側驅動方案——DIA82924。

DIA82924是一款集成完整的診斷與保護功能24通道線性尾燈驅動方案。它支持UART/CAN通訊，每個通道可單獨控制，單通道電流達100mA，滿足復雜尾燈設計需求。

作為帝奧微的最新力作，DIA82924在通道數、系統成本、功耗、通訊效率、EMC性能、PWM調光與分辨率、故障報錯機制、應答功能、SLS閾值與開路閾值精度以及軟件工作量等方面都實現了顯著提升，為汽車尾燈設計提供了更為強大和靈活的支持。同時，DIA82924還保持了帝奧微產品一貫的高精度、高可靠性特點，確保了尾燈動畫的穩定與持久，為駕駛者帶來更加安全、炫目的視覺體驗。

相較于其他方案，DIA82924通道數更多，系統成本更低。同時它支持相移功能，具備靈活的PWM調光模式（分辨率可選12bit或8bit），故障報錯機制完善，內置可編程EEPROM以適應不同場景。此外，它還具有應答功能、靈活的SLS閾值設置，且開路閾值精度高（±100mV），并具備ADC自檢以及自動檢測PWM脈寬的能力。總體來看，DIA82924以其多通道、高效通訊、靈活配置及高精度診斷保護等特性，為汽車尾燈設計提供了全面而優化的解決方案。

產品特性

DIA82924

24通道高精度高邊電流源：

芯片電源和負載電源分開

供電范圍4.5 V - 40 V

LED電源電壓3V- 20V

輸出電流可通過電阻調節，每通道電流高達100mA

高電流精度， 5 - 100 mA時精度小于±5%

模擬調光：2bit的全局調光，6bit的獨立調光

PWM調光：每通道可單獨調光，分辨率為12bit和8bit可選

支持相移PWM調光

支持線性和指數調光

開路閾值精度高（±100mV）

支持應答使能/ACK EN功能

基于UART協議的通信接口：

時鐘頻率高達1MHz

最多支持16個可尋址設備

一幀的數據事務高達24個字節

內置5V LDO輸出給外部CAN接口供電

完整的診斷和保護

可編程的fail-safe狀態

LED開路/短路檢測，單個LED短路檢測

有單獨的開漏輸出FAULT引腳指示故障輸出

集成看門狗和CRC校驗來檢測UART通信

內置8-Bit ADC做電壓/溫度檢測

ERR引腳支持50us脈沖或者拉低

AEC-Q100認證

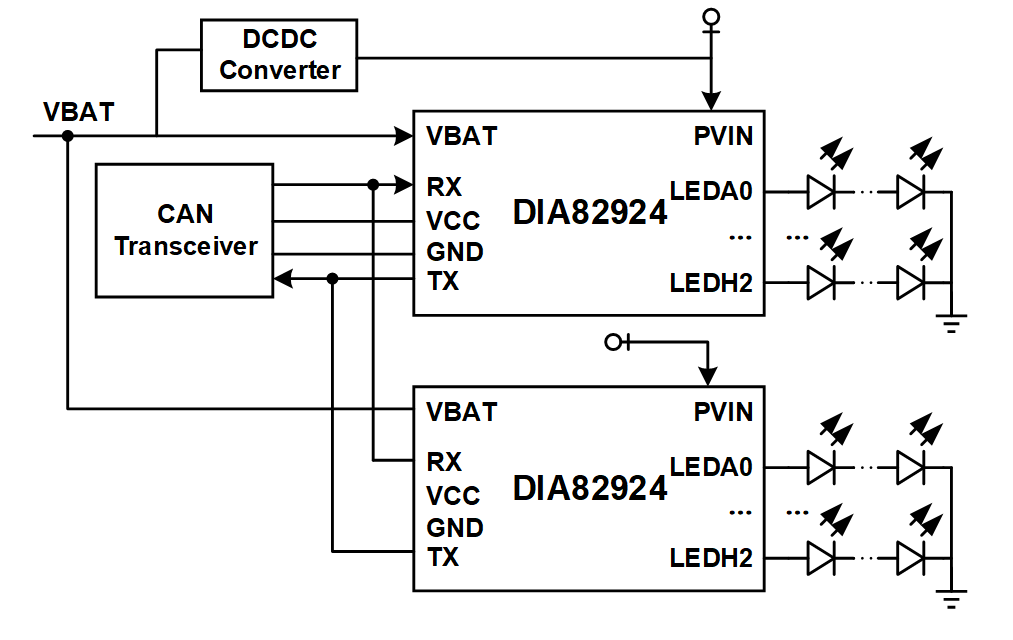

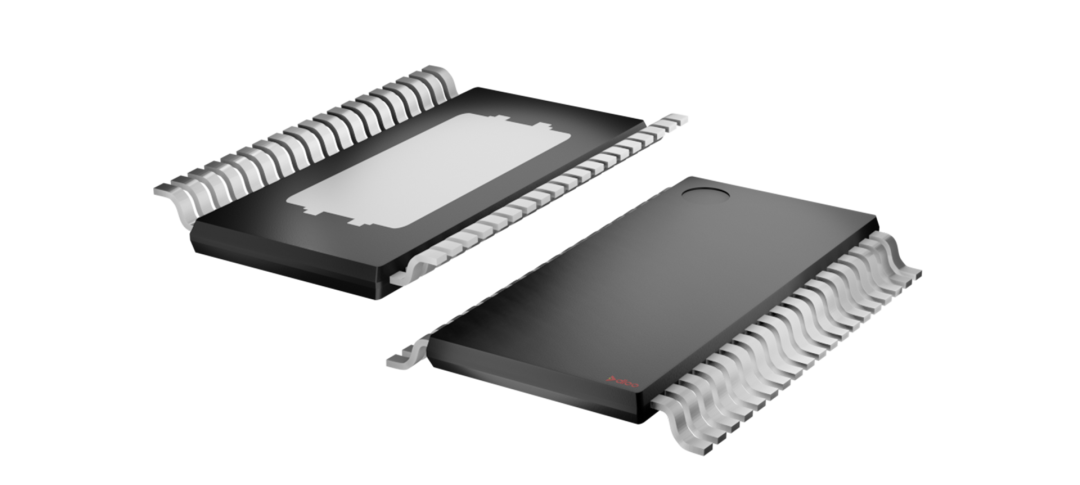

EP-TSSOP38, 9.7*4.4mm

產品優勢

通道數高達24通道

DIA82924具備更多可配置的通道數量，能夠有效滿足多場景、多負載的精細化控制需求；同時，通過優化電路架構與集成化設計，可顯著降低系統搭建與運行成本。

支持相移功能

相移功能是指能夠調整信號或電流之間的相位關系。在電子電路中，多個電源模塊、驅動電路等可能會同時工作，它們產生的電磁輻射和傳導干擾可能會相互疊加，導致 EMC 問題加劇。支持相移功能后，可以對不同電路產生的干擾信號進行相位調整，使得它們在時間和空間上的分布更加分散，從而降低干擾的疊加效應。

芯片電源和負載電源分開

芯片電源和負載電源分開對于減小系統功耗，特別是在單燈珠應用中，具有顯著的優勢，通過電源噪聲隔離、獨立電源調節和負載動態調節優化等方面，可有效降低系統整體功耗。

ERR引腳支持50us脈沖或者拉低

不同的應用場景對ERR引腳的響應時間和電平狀態有不同的要求。支持50us脈沖或拉低電平的設計使得ERR引腳能夠兼容更多的應用場景和硬件平臺，可降低控制器中斷負載并適應不同物理故障情況。

支持PWM調滅

PWM=0時驅動信號完全關閉，負載（如LED）無電流通過，實現物理性零功耗關斷，大幅降低待機功耗，簡化系統設計與降低成本，提高響應速度以及可靠性，特別適用于電池供電設備或對功耗敏感的場景，可顯著延長設備續航時間。

PWM分辨率可配置為8bit或者12bit

本系統PWM模塊支持8位/12位雙分辨率動態切換，通過位寬可配置適配多場景需求。8位模式采用單字節傳輸，較12位模式（雙字節）可降低50%帶寬占用，適用于實時性要求高且帶寬受限的場景；12位模式提供4096級精度調節，滿足高精度調光的需求。該設計在帶寬效率（8位）與控制精度（12位）間實現平衡，兼顧硬件資源占用與系統成本，適用于汽車電子的差異化場景。

支持應答使能/ACK EN功能

啟用ACK EN（應答使能）后，發送方無需等待接收方反饋ACK（確認信號），即可連續發送數據包，提升理論吞吐量。ACK EN功能通過免應答連續傳輸，建議根據數據可靠性要求（如是否允許偶發丟包）動態啟用該功能，以平衡效率與穩定性。

完整的LED診斷保護機制

在DIA82920的診斷保護機制上，增加雙閾值分級與三次故障確認的組合設計，顯著提升了LED系統的可靠性與穩定性。其核心創新在于三次故障確認機制——僅在連續三次觸發閾值時才判定故障，將單次檢測誤報概率顯著降低，有效過濾瞬態噪聲，減少因誤報導致的成本。

開路閾值精度由±200mV提升至±100mV,系統可在LED實際開路前（如接觸不良、導線斷裂導致電壓異常）更早捕捉電壓波動,可精確監測串聯LED鏈中單顆LED的開路（如汽車尾燈組），避免因單顆LED失效導致整串熄滅，提升產品安全性,顯著增強LED系統的故障響應速度。

用戶可根據應用場景靈活配置閾值，實現成本與可靠性的動態平衡。該機制在保障LED可靠性的同時，避免因誤報影響用戶體驗，尤其適合對穩定性要求嚴苛的車載場景。

調光時電流上升沿優化

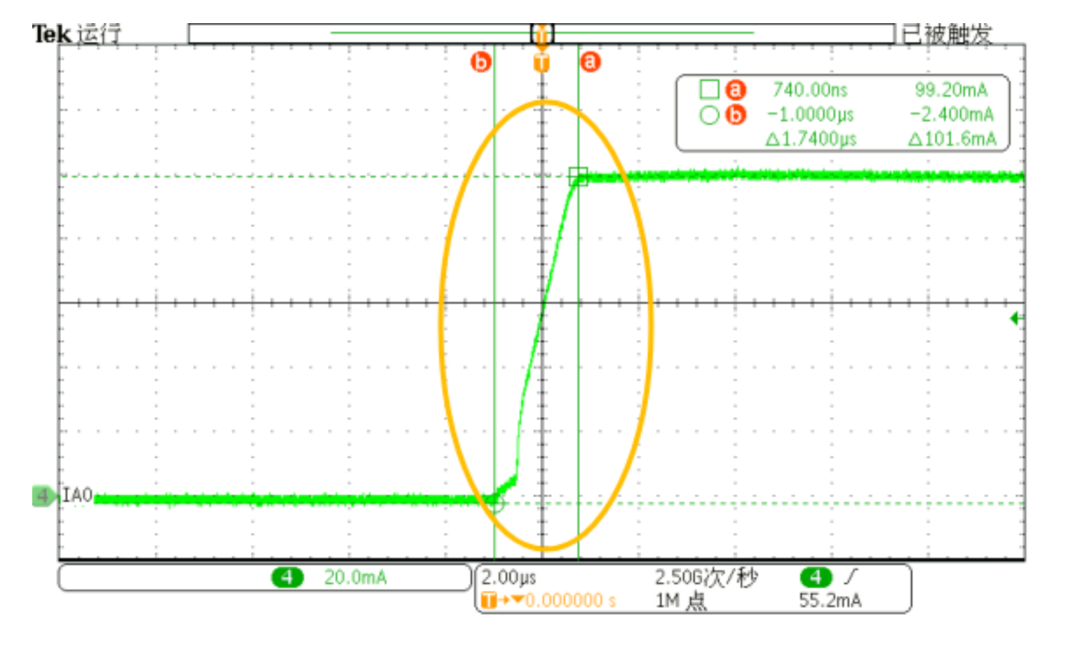

DIA82924調光電流上升沿優化，沒有過沖，可以優化EMC性能，并且避免電流沖擊對燈珠可靠性的影響

PWM ON上升沿：

隨著汽車智能化進程加速，車燈系統作為車輛主動安全與交互體驗的核心載體，正加速向「安全強化+智能顯示」雙維度演進。

帝奧微精準把握車燈系統向「安全強化+智能顯示」雙維度演進這一趨勢，現已推出創新型尾燈產品、新一代智能頭燈系統、矩陣式光型控制器及沉浸式氛圍燈模組，構建了覆蓋全場景的車燈解決方案矩陣，歡迎持續關注帝奧微在車燈領域的創新突破。
