輕觸開關運用原理

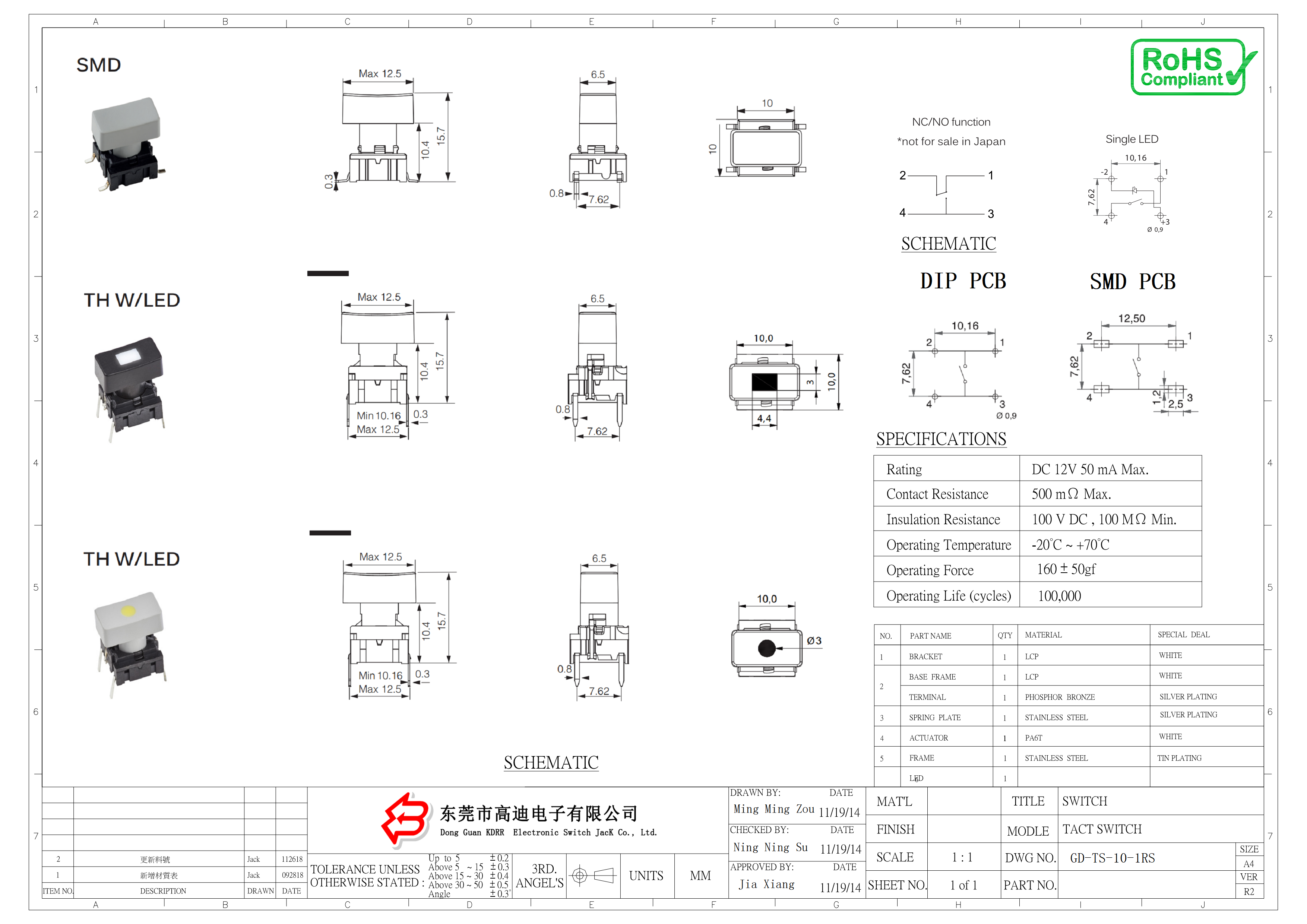

GD-TS-10-1RS
一、機械式輕觸開關?
?核心結構組件?
?金屬彈片/導電橡膠?：受力形變后接觸導電部件，形成通路13。
?引腳配置?：通常為5引腳（含接地引腳），外力作用時兩組引腳導通6。
?復位彈簧?：提供回彈力，確保觸點分離時的快速復位36。
?工作流程?
?按壓階段?：外力施加于按鈕，驅動彈片向下形變，接觸底部焊片，導通兩組引腳電路6。
?釋放階段?：外力撤銷后，彈片彈性恢復，觸點分離，電路斷開13。
?觸點切換速度?：毫秒級響應，依賴彈片材料彈性模量與操作壓力37。
?二、電容式輕觸開關?
?核心技術原理?
?電容感應?：通過電極檢測人體接觸或接近時的電容變化，觸發信號48。
?無機械觸點?：無需物理接觸，直接通過電子電路實現開關控制48。
?應用特性?
?環境適應性?：防水防塵性能優于機械式，適用于潮濕或高污染場景4。
?操作方式?：支持輕觸或懸浮感應（部分高端型號）8。
帶燈輕觸開關技術參數：額定電源:50mA ,12VDC行? ? ? ?程:2.5mm操 作力:180gf使用次數:500,000次LED顏色:紅/綠/黃/橘/白/藍色等包裝方式:袋裝
?三、性能對比與應用場景?
| 類型 | 導通機制 | 壽命（次） | 典型場景 |
|---|---|---|---|
| 機械式 | 彈片形變物理接觸 | 10萬-50萬 | 手機按鍵、家電控制面板67 |
| 電容式 | 電容變化電子感應 | 100萬以上 | 智能家居觸控屏、工業HMI設備48 |
審核編輯 黃宇
