第八章 獨立看門狗(IWDG)

本章分為如下幾個小節:

1 IWDG 簡介

2 IWDG 寄存器描述

3 程序設計

4 下載驗證

1 IWDG 簡介

W55MH32 內置兩個看門狗,提供了更高的安全性、時間的精確性和使用的靈活性。兩個看門狗設備(獨立看門狗和窗口看門狗)可用來檢測和解決由軟件錯誤引起的故障;當計數器達到給定的超時值時,觸發一個中斷(僅適用于窗口型看門狗)或產生系統復位。獨立看門狗(IWDG)由專用的低速時鐘(LSI)驅動,即使主時鐘發生故障它也仍然有效。窗口看門狗由從APB1時鐘分頻后得到的時鐘驅動,通過可配置的時間窗口來檢測應用程序非正常的過遲或過早的操作。IWDG最適合應用于那些需要看門狗作為一個在主程序之外,能夠完全獨立工作,并且對時間精度要求較低的場合。WWDG 最適合那些要求看門狗在精確計時窗口起作用的應用程序。

1.1 IWDG 主要性能

自由運行的遞減計數器。

時鐘由獨立的 RC 振蕩器提供(可在停止和待機模式下工作)。

看門狗被激活后,則在計數器計數至 0x000 時產生復位。

1.2 WDG 功能描述

在鍵寄存器(IWDG_KR)中寫入 0xCCCC ,開始啟用獨立看門狗;此時計數器開始從其復位值 0xFFF遞減計數。當計數器計數到末尾 0x000 時,會產生一個復位信號(IWDG_RESET)。

無論何時,只要在鍵寄存器 IWDG_KR 中寫入 0xAAAA ,IWDG_RLR 中的值就會被重新加載到計數器,從而避免產生看門狗復位。

1.3 硬件看門狗

如果用戶在選擇字節中啟用了“硬件看門狗”功能,在系統上電復位后,看門狗會自動開始運行;如果在計數器計數結束前,若軟件沒有向鍵寄存器寫入相應的值,則系統會產生復位。

1.4 寄存器訪問保護

IWDG_PR 和 IWDG_RLR 寄存器具有寫保護功能。要修改這兩個寄存器的值,必須先向 IWDG_KR寄存器中寫入 0x5555 。以不同的值寫入這個寄存器將會打亂操作順序,寄存器將重新被保護。重裝載操作(即寫入 0xAAAA )也會啟動寫保護功能。狀態寄存器指示預分頻值和遞減計數器是否正在被更新。

1.5 調試模式

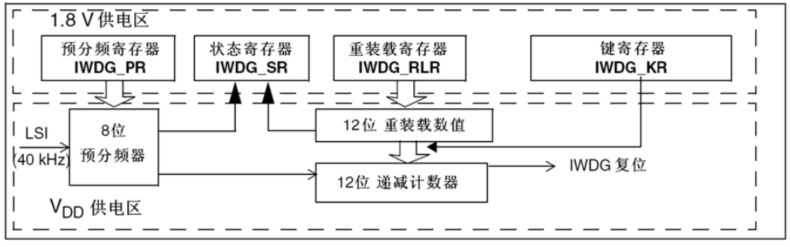

當微控制器進入調試模式時(Cortex-M3 核心停止),根據調試模塊中的 DBG_IWDG_STOP 配置位的狀態,IWDG 的計數器能夠繼續工作或停止。詳見有關調試模塊的章節。獨立看門狗框圖如下:


注: 看門狗功能處于 VDD 供電區,即在停機和待機模式時仍能正常工作。看門狗超時時間(40kHz 的輸入時鐘(LSI)。

預分頻系數 PR [2:0] 位 最短時間 (ms) RL [11:0]=0x000 最長時間 (ms) RL [11:0]=0xFFF
/4 0 0.1 409.6
/8 1 0.2 819.2
/16 2 0.4 1638.4
/32 3 0.8 3276.8
/64 4 1.6 6553.6
/128 5 3.2 13107.2
/256 6 或 7 6.4 26214.4

注: 這些時間是按照 40kHz 時鐘給出。實際上,MCU 內部的 RC 頻率會在 30kHz 到 60kHz 之間變化。此外,即使 RC 振蕩器的頻率是精確的,確切的時序仍然依賴于 APB 接口時鐘與 RC 振蕩器時鐘之間的相位差,因此總會有一個完整的 RC 周期是不確定的。通過對 LSI 進行校準可獲得相對精確的看門狗超時時間。有關 LSI 校準的問題。

2 IWDG 寄存器描述

可以用半字(16 位)或字(32 位)的方式操作這些外設寄存器。

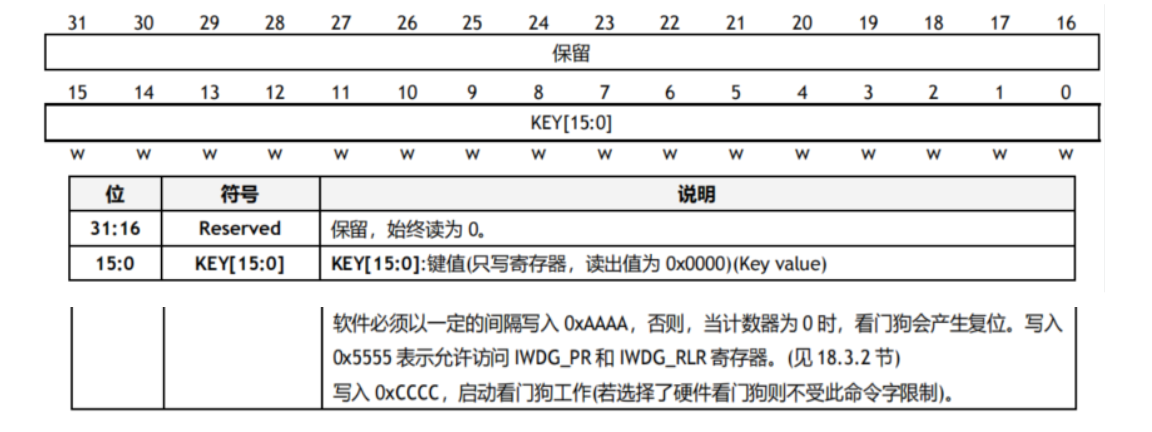

2.1 (IWDG_KR)

地址偏移:0x00

復位值:0x0000 0000(在待機模式復位)

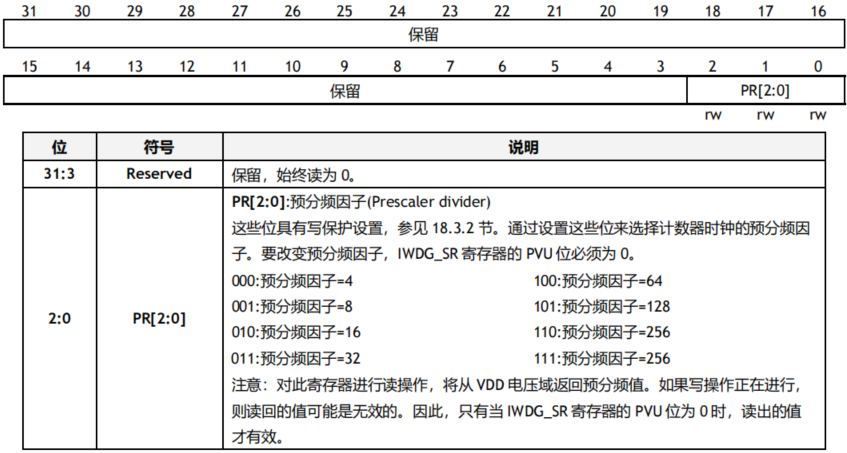

2.2 預分頻寄存器(IWDG_PR)

地址偏移:0x04

復位值:0x0000 0000

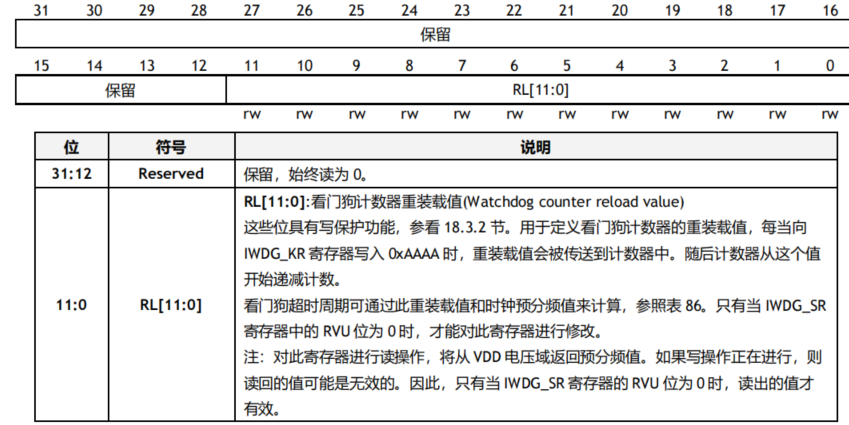

2.3 重裝載寄存器(IWDG_RLR)

地址偏移:0x08

復位值:0x0000 0FFF(待機模式時復位)

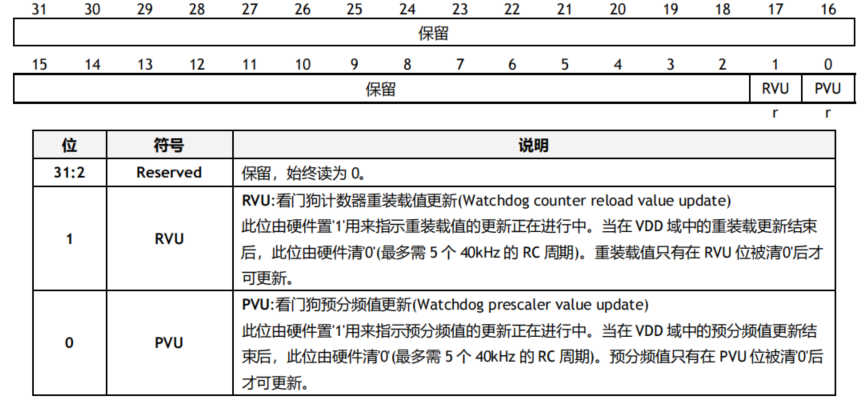

2.4 狀態寄存器(IWDG_SR)

地址偏移:0x0C

復位值:0x0000 0000(待機模式時不復位)


注: 如果在應用程序中使用了多個重裝載值或預分頻值,則必須在 RVU 位被清除后才能重新改變預裝載值,在 PVU 位被清除后才能重新改變預分頻值。然而,在預分頻和/或重裝值更新后,不必等待 RVU 或 PVU 復位,可繼續執行下面的代碼。(即是在低功耗模式下,此寫操作仍會被繼續執行完成。)

2.5 WDG 寄存器映像

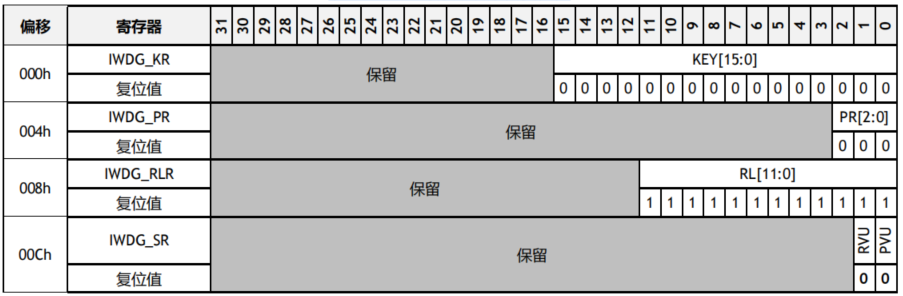

IWDG 寄存器映像和復位值。


3 程序設計

這段代碼是基于W55MH32微控制器,主要實現了一個獨立看門狗(IWDG)復位測試程序。獨立看門狗是一種硬件定時器,用于監控系統運行狀態,當系統因軟件故障等原因無法正常工作時,看門狗會產生復位信號,使系統重新啟動。該程序的具體功能如下:

1.初始化系統:初始化延時函數、串口通信,并獲取系統時鐘頻率信息。

2.輸出系統時鐘信息:通過串口打印系統時鐘(SYSCLK)、高速總線時鐘(HCLK)、低速外設時鐘(PCLK1)、高速外設時鐘(PCLK2)和 ADC 時鐘(ADCCLK)的頻率。

3.初始化獨立看門狗:配置獨立看門狗的預分頻器和重裝載值,并使能獨立看門狗。

// 使能對IWDG寄存器的寫訪問
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);

// 設置IWDG預分頻器(64)和重裝載值(2047)
IWDG_SetPrescaler(IWDG_Prescaler_64);
IWDG_SetReload(0x7FF);

// 初始化并啟用獨立看門狗
IWDG_ReloadCounter();
IWDG_Enable();

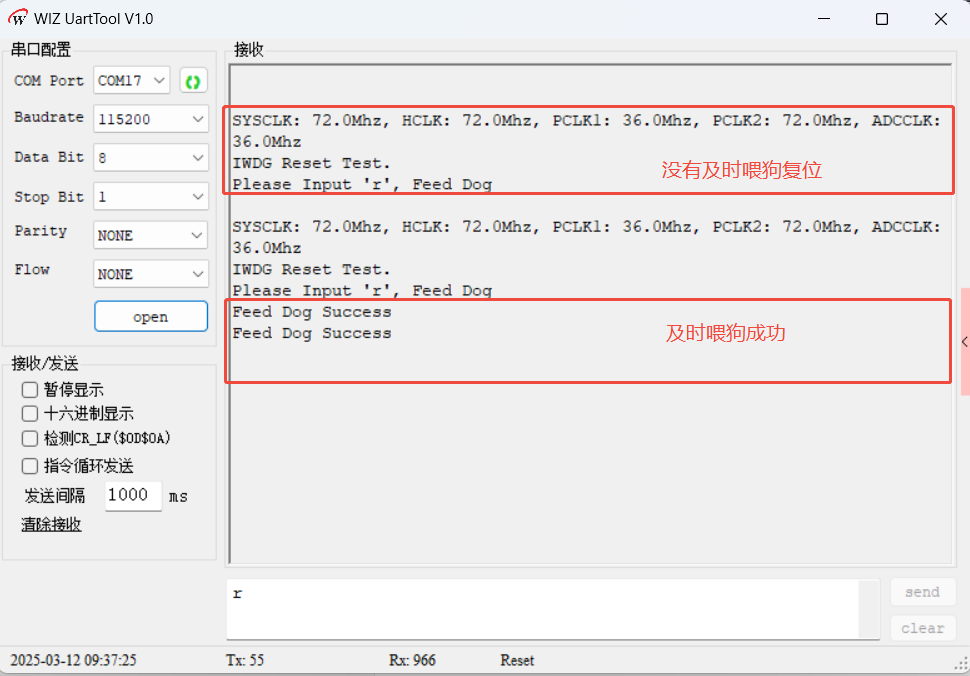

4.等待用戶輸入:在主循環中不斷檢查用戶是否通過串口輸入字符 'r',如果輸入 'r',則喂狗(重置看門狗計數器),并通過串口輸出喂狗成功的信息。

// 從串口獲取用戶輸入字符
uint8_t GetCmd(void);

// 判斷是否需要喂狗并執行喂狗操作
if (GetCmd() == 'r') {
    IWDG_ReloadCounter();
    printf("Feed Dog Successn");
}

4 下載驗證
