概述
MAX96701為小尺寸串行器，采用4mm × 4mm TQFN封裝，特別適合汽車攝像應用。高帶寬模式下，對于12位線性或組合HDR數據類型，并行時鐘最大為116MHz。

嵌入式通道在通用異步收發器UART、I^2^C模式下工作在9.6kbps至1Mbps，允許設置串行器、解串器(SerDes)和圖像傳感器寄存器，與視頻定時無關。

為驅動較長電纜，IC具有可編程預加重/去加重。串行輸出提供可編程擴頻。串行輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。電源電壓范圍為1.7V至1.9V。

MAX96701采用24引腳TQFN封裝，引腳間距為0.5mm，工作在-40°C至+115°C溫度范圍。
數據表：*附件：MAX96701 14位GMSL串行器，帶高抗擾性 高帶寬模式和同軸 STP電纜驅動技術手冊.pdf

應用

• 汽車攝像應用

特性

• 理想用于攝像系統
  • 支持低成本50Ω同軸(100Ω STP)電纜
  • 視頻/控制數據檢錯
  • 高抗干擾模式，支持可靠的控制通道EMC容限
  • 檢測到錯誤時重發控制數據
  • 同類中最佳供電電流：88mA (最大)
  • 預加重/預減重，全速模式下電纜可長達15m
  • 24引腳(4mm x 4mm)、TQFN封裝，引腳間距為0.5mm
• 高速數據串行化，支持百萬像素?cái)z像頭
  • 串行碼率高達1.74Gbps
  • 12.5MHz至87MHz × 14位 + H/V數據
• 多種模式，提高系統靈活性
  • I^2^C模式下9.6kbps至1Mbps控制通道(帶時鐘展寬)
  • 交叉點開關支持任意輸入位映射
  • 支持編碼VSYNC和HSYNC的模式
• 降低EMI屏蔽要求
  • 可編程輸出擴頻
  • 跟蹤并行輸入上的擴頻
  • 1.7V至1.9V I/O電源
• 用于攝像頭上電和驗證的外設功能
  • 內置PRBS發生器，用于BER測試
  • 專用GPO，用于攝像頭幀同步觸發和其他用途
  • 遠端/本地休眠模式喚醒
• 滿足AEC-Q100汽車規范
  • -40°C至+115°C工作溫度范圍

  • ±8kV接觸放電ESD保護和±15kV氣隙放電保護，滿足IEC 61000-4-2和ISO 10605標準的ESD保護要求

簡化框圖

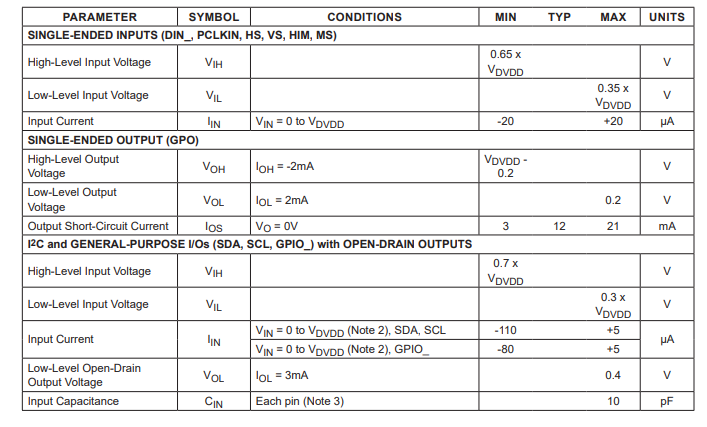

DC電氣特性

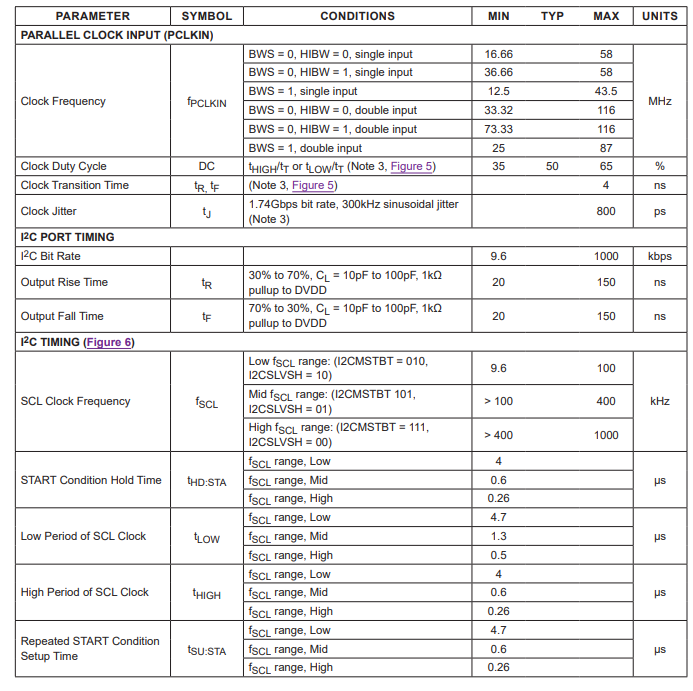

交流電氣特性

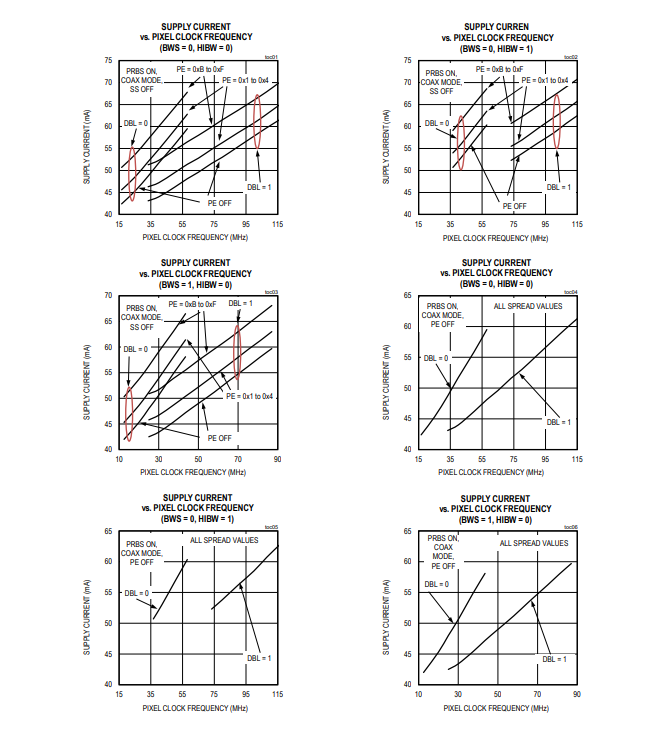

典型操作特性

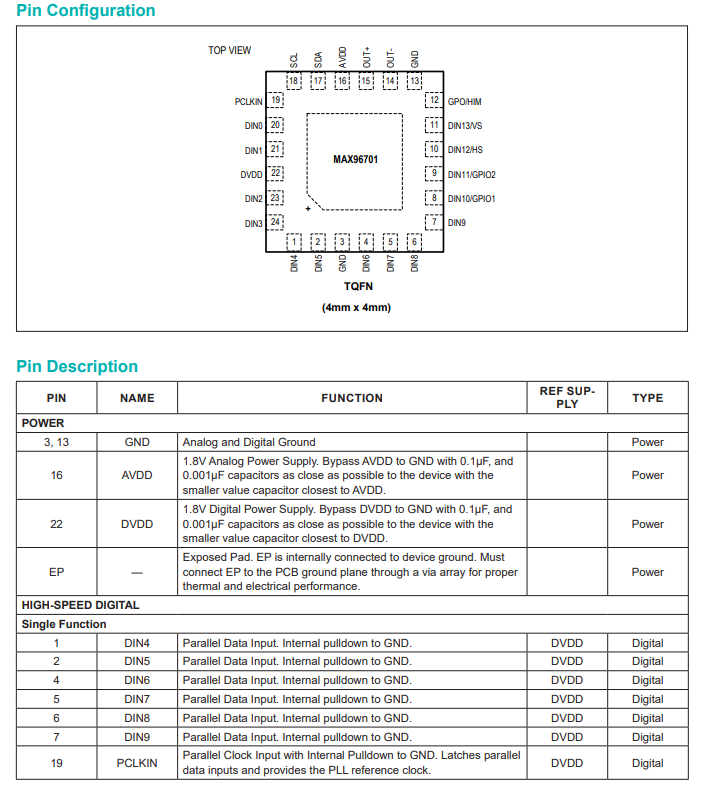

引腳配置描述

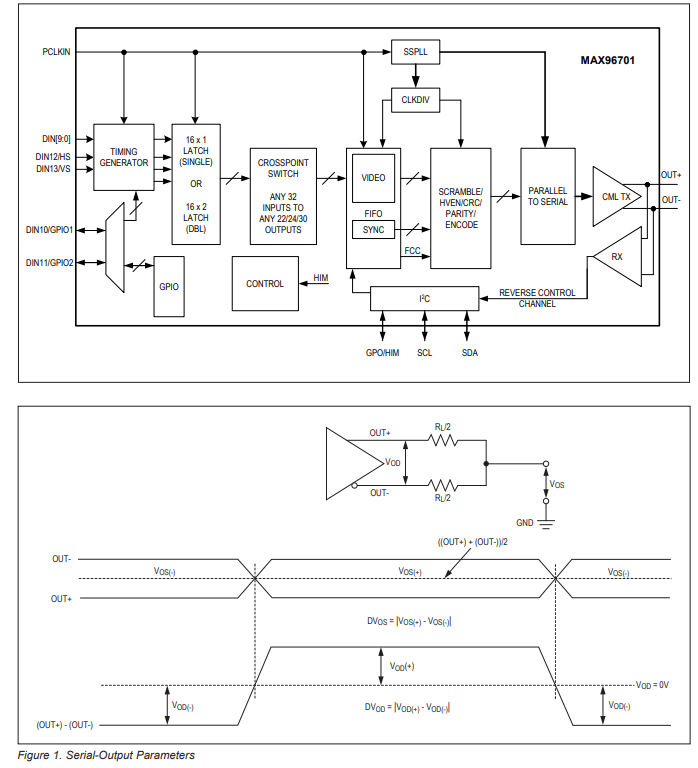

功能框圖
