概述
MAX9272A緊湊型解串器可用于通過50Ω同軸電纜或100Ω屏蔽雙絞線(STP)電纜與GMSL串行器進行接口。該器件與MAX9271或MAX9273串行器配對使用。

并行輸出可編程為單輸出或雙輸出。雙輸出在每個像素時鐘周期選通輸出一半的并行字。雙輸出可與具有雙輸入功能的GMSL串行器一起使用。

該器件具有一個運行速度為9.6kbps至1Mbps的嵌入式控制通道。通過使用控制通道，微控制器(μC)可以不受視頻時序影響，隨時對串行器/解串器和外設寄存器進行編程。提供兩個可編程GPIO端口和一個連續采樣的GPI輸入。

為了與更長的電纜一起使用，該器件配有可編程均衡器。并行輸出端可提供可編程擴頻。串行輸入符合ISO 10605和IEC 61000-4-2 ESD標準。內核電源范圍為1.7V至1.9V，I/O電源范圍為1.7V至3.6V。該器件采用48引腳(7mm x 7mm) TQFN-EP封裝，引腳間距為0.5mm，工作溫度范圍為-40°C至+105°C。
數據表：*附件：MAX9272A用于同軸電纜或STP電纜的28位GMSL解串器技術手冊.pdf

應用

車載攝像系統

特性

非常適合攝像頭應用
- 與低成本50Ω同軸電纜和FAKRA連接器或100Ω STP配合使用
- 錯誤檢測/糾正
- I^2^C 到 I^2^C 模式下支持9.6kbps至1Mbps控制通道，具有時鐘延展功能
- 出色的電源電流：90mA（最大值）
- 百萬像素攝像頭的雙倍速率時鐘
- 電纜均衡功能支持15m電纜全速運行
- 48引腳(7mm x 7mm) TQFN-EP封裝，引腳間距為0.5mm
百萬像素攝像頭的高速數據反序列化
- 單輸出或雙輸出的串行比特率高達1.5Gbps：6.25MHz至100MHz時鐘
多種控制通道模式實現系統靈活性
- UART到UART或UART到I2C模式下支持9.6kbps至1Mbps控制通道
降低EMI和屏蔽要求
- 輸入可編程范圍：100mV至500mV
- 單端或50mV至400mV差分模式
- 并行輸出上的可編程擴頻有助于降低EMI
- 在串行輸入端跟蹤擴頻
提供用于攝像頭上電和驗證的外設功能
- 內置用于串行鏈路BER測試的PRBS檢查器
- 兩個GPIO端口
- 用于攝像頭幀同步觸發和其他用途的專用"上/下"GPI
- 遠程/在本地從睡眠模式喚醒
滿足嚴格的汽車和工業要求
- 工作溫度范圍為-40°C至+105°C
- ±10kV接觸放電和±15kV空氣放電IEC 61000-4-2 ESD保護
- ±10kV接觸放電和±30kV空氣放電ISO 10605 ESD保護

DC 電氣特性

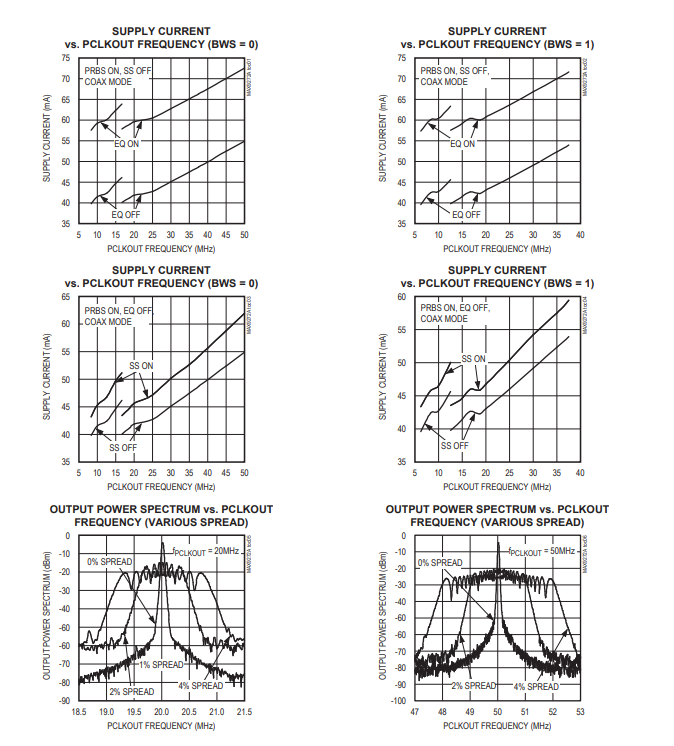

典型操作特性

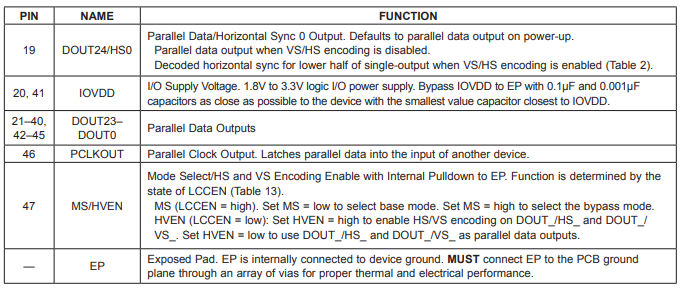

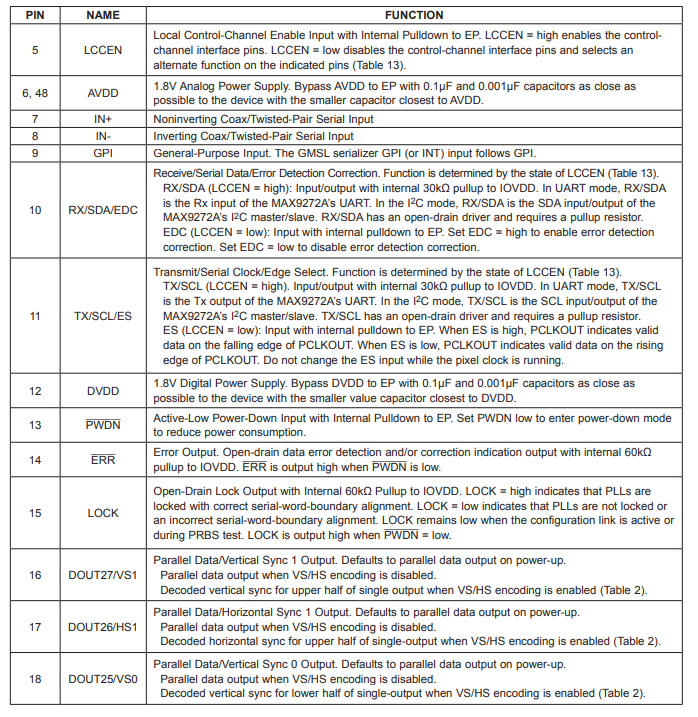

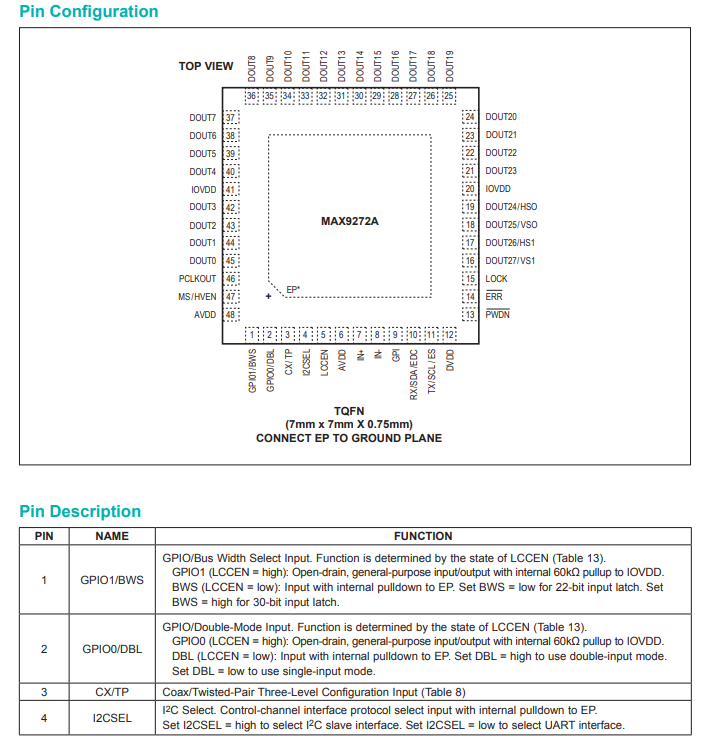

引腳配置描述

詳細說明

MAX9272A解序列化器與MAX9271或MAX9273序列化器配對時，可提供完整的工作特性集，與任何GMSL序列化器配對時，除基本功能外也具備相應特性。

該解序列化器的最大串行比特率為1.5Gbps，適用于15米或更長的電纜，在25比特單輸出模式下，輸出時鐘最高可達100MHz；在15比特雙輸出模式下，最高可達75MHz。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到WVGA（800 x 480）及更高分辨率，顏色深度為18比特，也支持兆像素圖像傳感器。輸入均衡功能與GMSL序列化器的預加重功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠對序列化器和解序列化器的寄存器進行編程，也可用于配置外設。控制通道還用于配置和訪問GPIO。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可用于降低并行輸出上的電磁干擾（EMI）。串行輸入符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

寄存器用于設置解序列化器的工作條件，并在基本模式下通過控制通道進行編程。解序列化器有自己的設備地址，與之配對的序列化器也有其設備地址。類似地，序列化器有自己的設備地址，解序列化器也有自己的設備地址。無論何時更改設備地址，都需將新地址同時寫入兩個設備。默認情況下，任何GMSL串行器的CXTP輸入將解序列化器的默認設備地址設置為0x80（見表1和表8）。兩個設備中的寄存器0x00和0x01都保存設備地址。

位圖

并行輸出功能和寬度取決于雙/單輸出模式（DBL）、HS/VS編碼（HVEN）、使用的糾錯方式（EDC）和總線寬度（BWS）引腳的設置。表2列出了控制引腳的映射。未使用的輸出引腳為低電平。

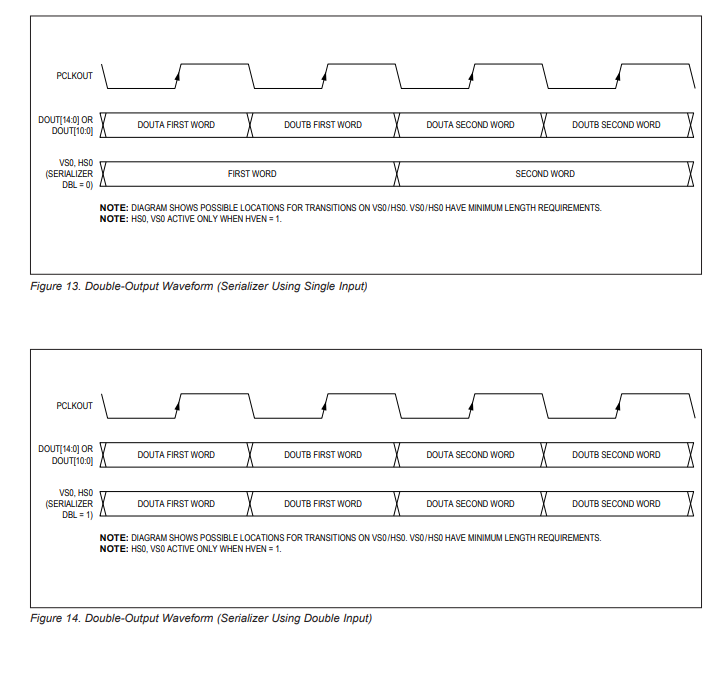

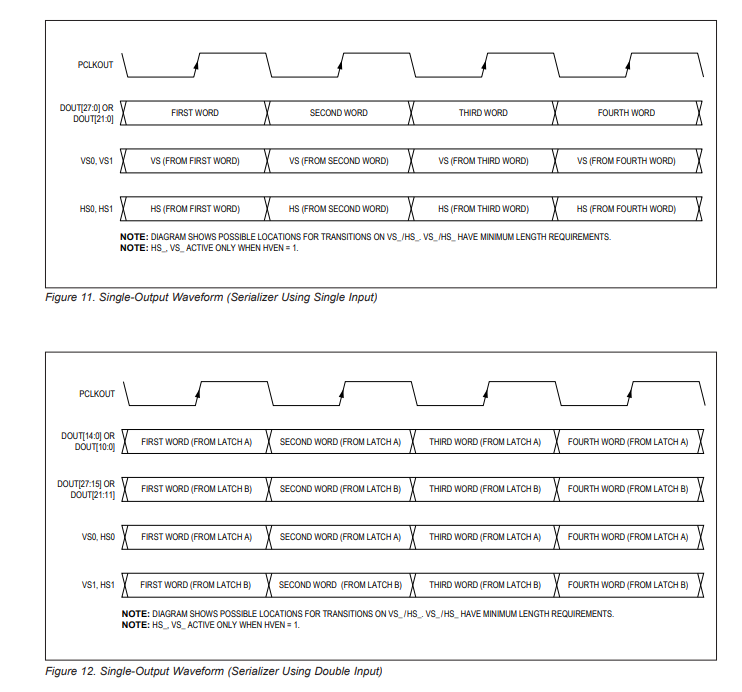

并行輸出有單輸出和雙輸出兩種模式。在單輸出模式下，解序列化器在每個PCLKOUT周期對并行數據進行一次時鐘采樣。設備接收11位和12位像素時鐘，頻率范圍為6.25MHz至50MHz（圖11和圖12）。
