概述
MAX9276A/MAX9280A吉比特多媒體串行鏈路(GMSL)解串器通過50Ω同軸或100Ω屏蔽雙絞線(STP)電纜接收來自GMSL串行器的數據，在LVCMOS輸出端口輸出解串后的數據。

MAX9280A具有HDCP內容保護，其它功能與MAX9276A相同。解串器與任意支持同軸電纜輸出的GMSL串行器配對使用，包括MAX9293 HDMI/MHL串行器。器件設置為STP輸入時，向下兼容任意GMSL串行器。

TDM模式下，音頻通道支持L-PCM I2S立體聲和多達八個通道的L-PCM。支持32kHz至192kHz采樣率，采樣深度為32位。

嵌入式控制通道在UART-UART和UART-I2C模式下工作在9.6kbps至1Mbps，I2C-I2C模式下工作在高達1Mbps。利用控制通道，μC任何時間均可設置串行器、解串器和外圍寄存器，獨立于視頻時鐘和HDCP管理工作(MAX9280A)。器件包含兩個GPIO端口，可用作顯示屏上電控制和背光切換等功能。GPI輸入的連續采樣支持顯示屏設備的觸摸屏控制中斷請求。

對于更長的傳輸電纜，解串器提供可編程均衡器。并行輸出提供可編程擴頻，串行輸入滿足ISO 10605和IEC 61000-4-2 ESD標準。處理器核電源供電范圍為3.0V至3.6V，I/O供電電壓范圍為1.7V至3.6V。

器件采用無鉛、56引腳、8mm × 8mm TQFN和SWTQFN封裝，帶有裸焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9276A MAX9280A 3.12Gbps GMSL解串器，用于同軸或STP輸入及并行輸出技術手冊.pdf

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 理想用于高清視頻應用
  • 驅動低成本50Ω同軸電纜和FAKRA連接器或100Ω STP
  • 104MHz寬帶模式支持1920 × 720p/60Hz、24位彩色顯示屏
  • 電纜均衡，全速工作時傳輸距離長達15m
  • 高達192kHz采樣率和32位采樣深度，支持7.1通道HD音頻
  • 音頻時鐘取自于音頻源或音頻接收器
  • 顏色查找表，用于γ修正
  • CNTL[3:0]控制輸出
• 多種數據率，提高系統靈活性
  • 串行碼率高達3.12Gbps
  • 6.25MHz至104MHz像素時鐘
  • UART、UART/I^2^C或I^2^C混合模式下，控制通道支持9.6kbps至1Mbps傳輸速率，帶時鐘展寬功能
• 降低EMI屏蔽要求
  • 可編程擴頻功能有效降低EMI
  • 跟蹤輸入的擴展頻譜
  • 高靈敏度模式，最大程度上抑制控制通道噪聲
• 用于系統上電和驗證的外設功能
  • 內置PRBS檢測器，用于串行鏈路的BER測試
  • 可編程選擇8個默認器件地址
  • 2個專用GPIO端口
  • 專用“Up/Down”GPI，用于觸摸屏中斷和其它功能
  • 遠端/本地休眠模式喚醒
• 滿足嚴格的汽車和工業要求
  • -40°C至+105°C工作溫度范圍
  • ±10kV接觸放電ESD保護和±15kV ISO 10605和IEC 61000-4-2氣隙放電ESD保護

DC電氣特性

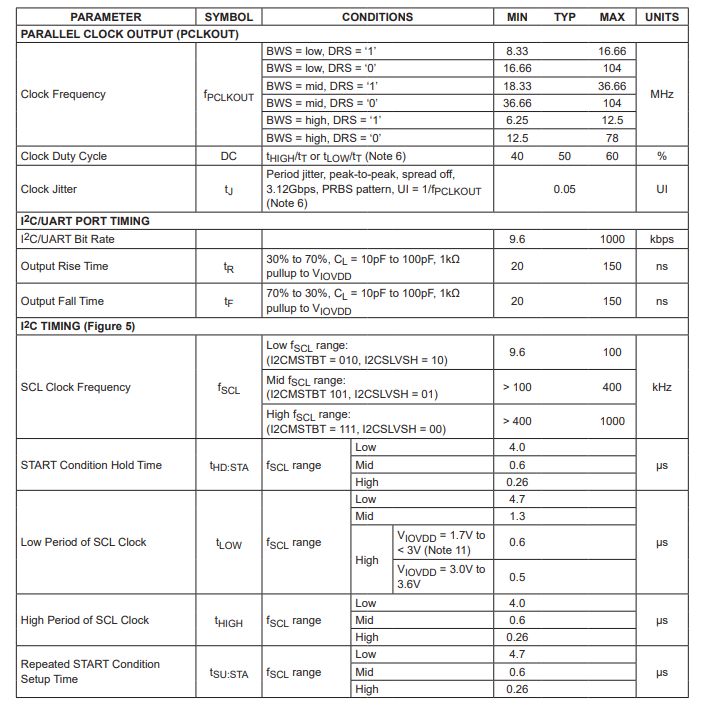

交流電氣特性

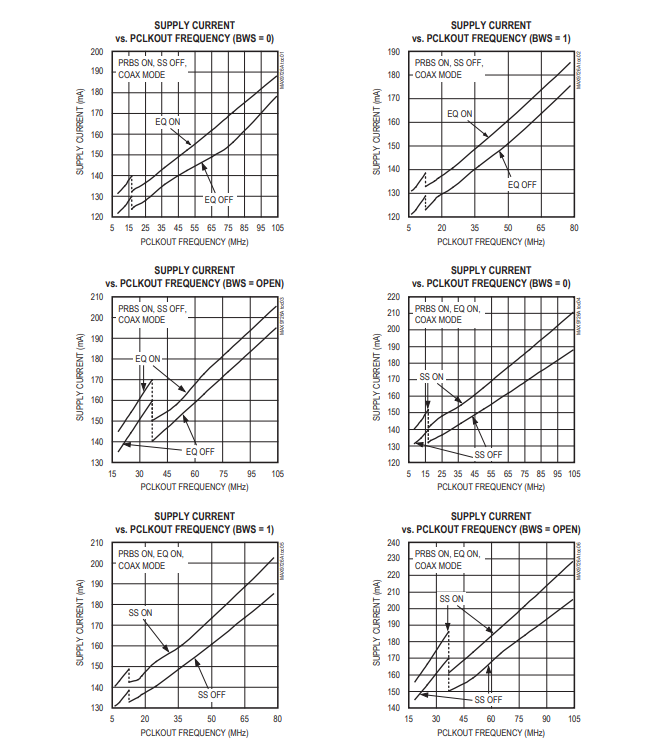

典型操作特性

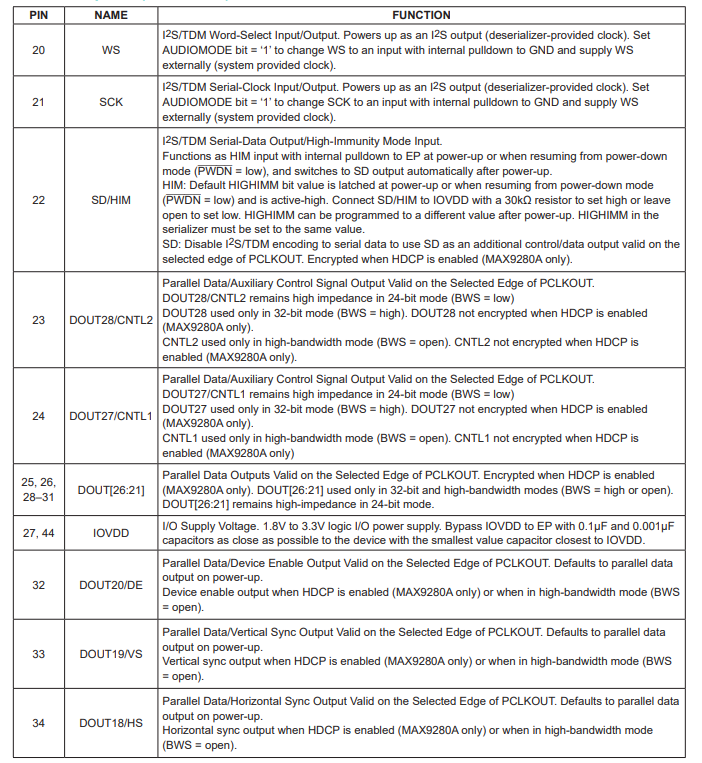

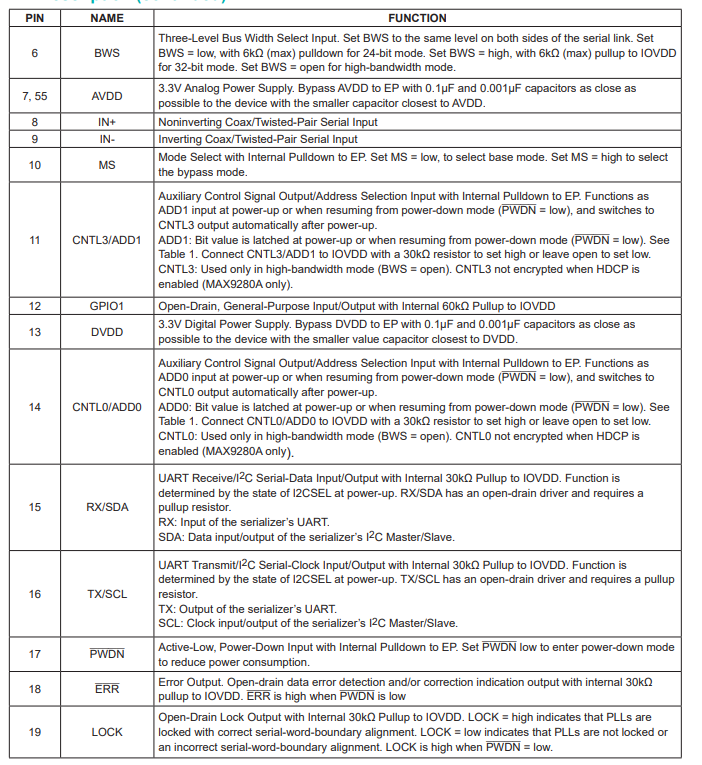

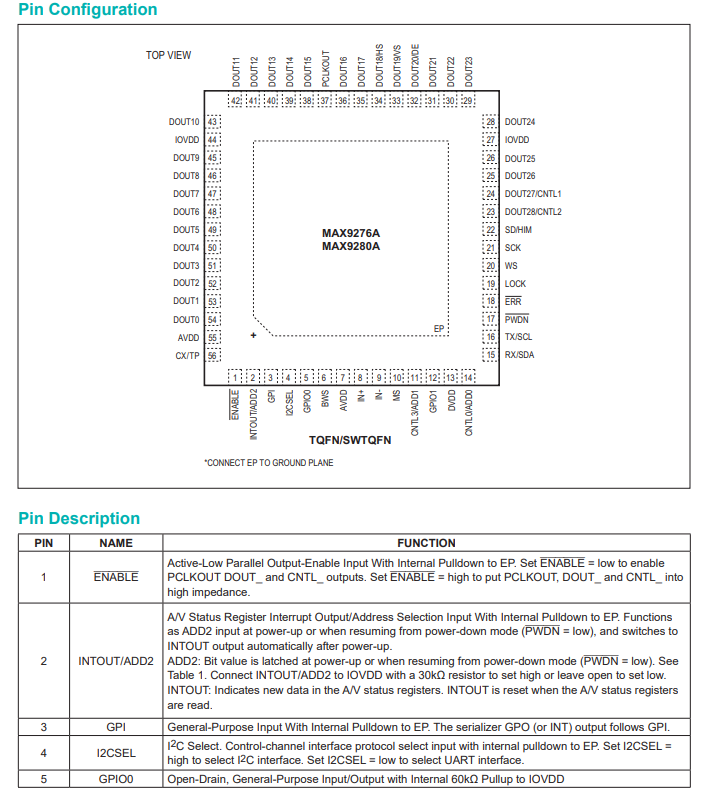

引腳配置描述

詳細說明

MAX9276A/MAX9280A解序列化器與MAX9275/MAX9277/MAX9279/MAX9281序列化器配對使用時，可提供完整的工作特性集，與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備完全兼容，具備GMSL設備的基本功能。MAX9280A具有高帶寬數字內容保護（HDCP）功能，而MAX9276A則沒有。

這些解序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，可在24比特模式下以高達104MHz的輸出時鐘速率運行，或在27比特高帶寬模式下，也可在32比特模式下以78MHz運行。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720及更高分辨率，顏色深度為24比特，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM I2S立體聲，在TDM模式下最多支持八個L - PCM通道。采樣率為32kHz至192kHz，采樣深度為8至32比特。輸入均衡功能與GMSL序列化器的預加重功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠?qū)π蛄谢骱徒庑蛄谢鞯募拇嫫鬟M(jìn)行編程，也可用于在顯示器上編程寄存器功能（僅MAX9280A）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可用于降低并行輸出上的電磁干擾（EMI）。LVDS輸出符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

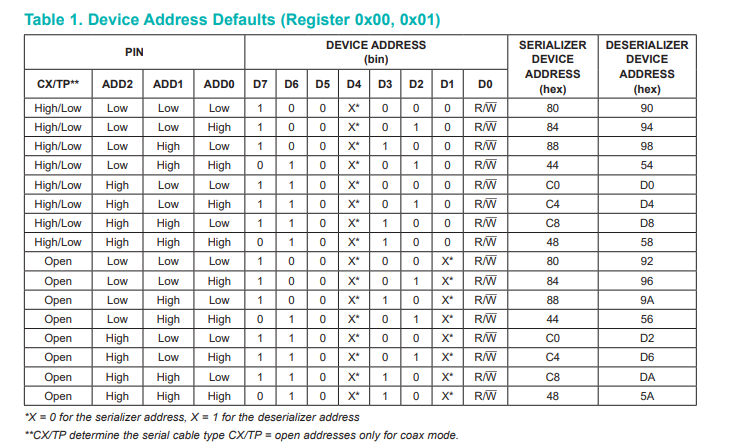

在基本模式下，使用控制通道設置解序列化器的寄存器和工作條件。MAX9276A/MAX9280A有自己的設備地址，與之配對的序列化器也有其設備地址。類似地，序列化器有自己的設備地址，MAX9276A/MAX9280A也有自己的設備地址。無論何時更改設備地址，都務必將新地址同時寫入兩個設備。默認設備地址為解序列化器的AD[2:0]和CTX/TP輸入（見表1）。寄存器0x00和0x01同時保存設備地址。
