概述
MAX9278A/MAX9282A吉比特多媒體串行鏈路(GMSL)解串器通過50Ω同軸或100Ω屏蔽雙絞線(STP)電纜接收來自GMSL串行器的數據，在四個數據通道LVDS端口(oLDI)中的三個端口輸出解串后數據。

MAX9282A具有HDCP內容保護，其它功能與MAX9278A相同。解串器與支持同軸輸出的GMSL串行器配對使用。器件設置為STP輸入時，向下兼容任意GMSL串行器。

TDM模式下，音頻通道支持L-PCM I^2^S立體聲和多達八個通道的L-PCM。支持32kHz至192kHz采樣率，采樣深度為32位。

嵌入式控制通道在UART-UART和UART-I^2^C模式下工作在9.6kbps至1Mbps，I^2^C-I^2^C模式下工作在高達1Mbps。利用控制通道，μC任何時間均可設置串行器、解串器和外圍寄存器，獨立于視頻時鐘和HDCP管理工作(MAX9282A)。器件包含兩個GPIO端口，可用作顯示屏上電控制和背光切換等功能。GPI輸入的連續采樣支持顯示屏設備的觸摸屏控制中斷請求。

對于更長的傳輸電纜，解串器提供可編程均衡器。LVDS輸出提供可編程擴頻。串行輸入和LVDS輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。處理器核電源供電范圍為3.0V至3.6V，I/O供電電壓范圍為1.7V至3.6V。

器件采用無鉛、48引腳、7mm × 7mm TQFN/SWTQFN和QFND 封裝，帶有裸焊盤，引腳間距為0.5mm。
數據表：*附件：MAX9278A MAX9282A 3.12Gbps GMSL解串器，用于同軸電纜或STP輸入和LVDS輸出技術手冊.pdf

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 理想用于高清視頻應用
  • 104MHz寬帶模式支持1920 × 720p/60Hz、24位彩色顯示屏
  • 驅動低成本50Ω同軸電纜和FAKRA連接器或100Ω STP
  • 電纜均衡，全速工作時傳輸距離長達15m
  • 高達192kHz采樣率和32位采樣深度，支持7.1通道HD音頻
  • 音頻時鐘取自于音頻源或音頻接收器
  • 顏色查找表，用于γ修正
  • CNTL[3:0]控制輸出
• 多種數據率，提高系統靈活性
  • 串行碼率高達3.12Gbps
  • 6.25MHz至104MHz像素時鐘
  • UART、UART至UART、UART至I^2^C或I^2^C至I^2^C模式下，控制通道支持9.6kbps至1Mbps傳輸速率，帶時鐘展寬功能
• 降低EMI屏蔽要求
  • 可編程擴頻功能有效降低EMI
  • 跟蹤輸入的擴展頻譜
  • 高靈敏度模式，最大程度上抑制控制通道噪聲
• 用于系統上電和驗證的外設功能
  • 內置PRBS檢測器，用于串行鏈路的BER測試
  • 可編程選擇9個默認器件地址
  • 2個專用GPIO端口
  • 專用“Up/Down”GPI，用于觸摸屏中斷和其它功能
  • 遠端/本地休眠模式喚醒
• 滿足嚴格的汽車和工業要求
  • -40°C至+105°C工作溫度范圍
  • ±10kV接觸放電ESD保護和±15kV ISO 10605和IEC 61000-4-2氣隙放電ESD保護

框圖

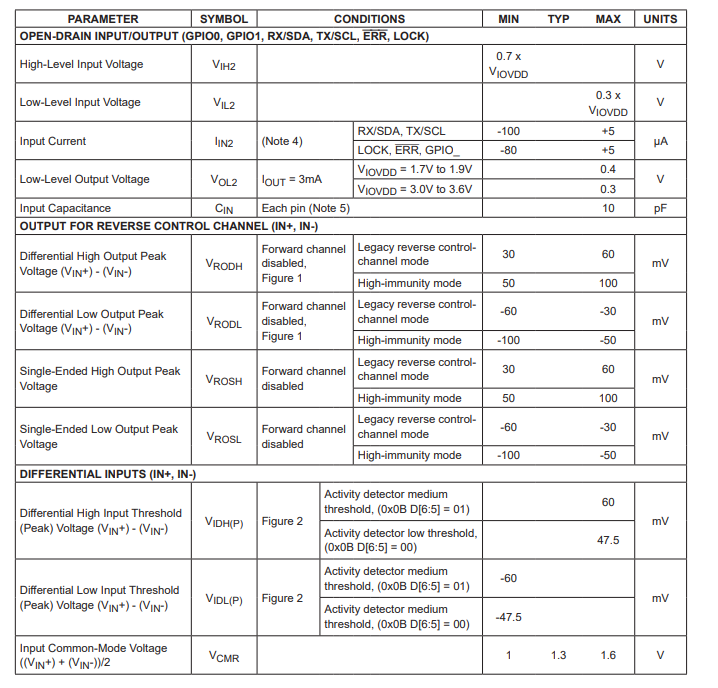

DC電氣特性

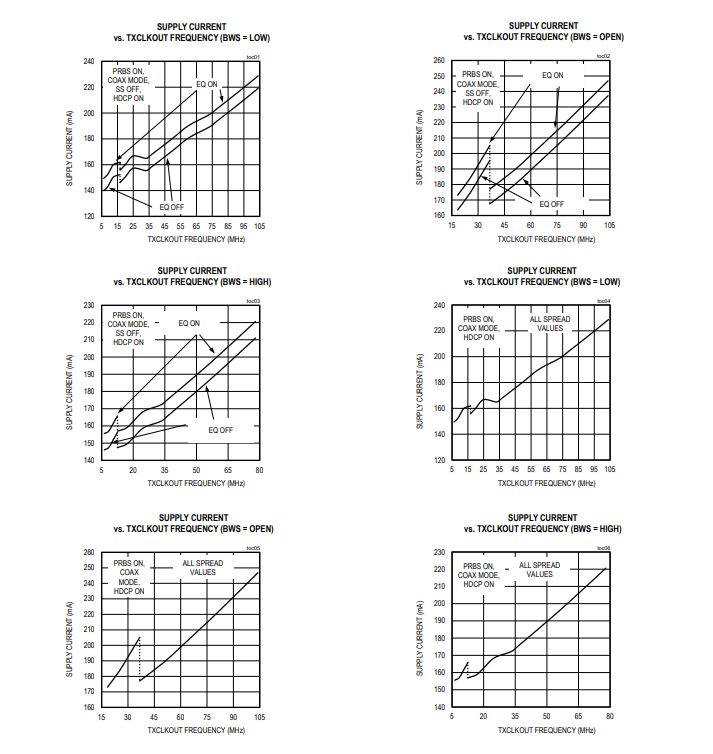

典型操作特性

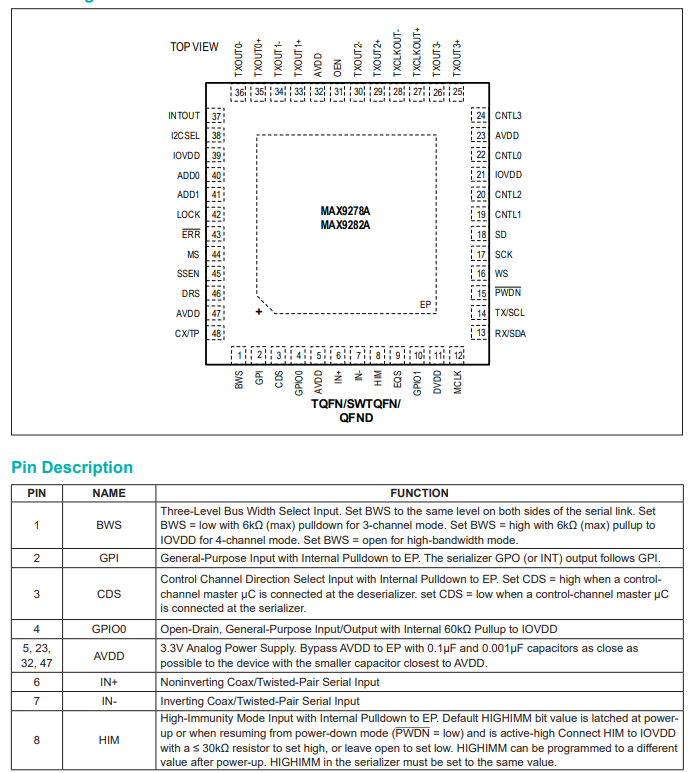

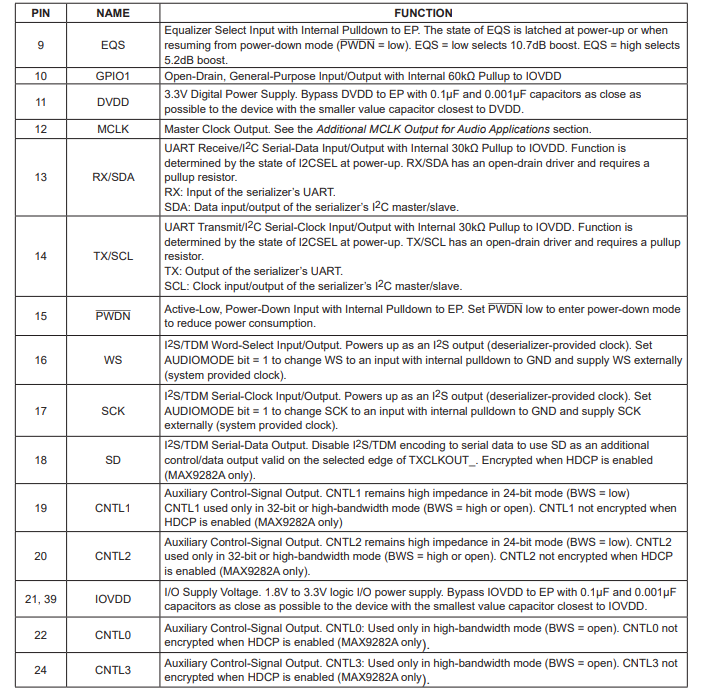

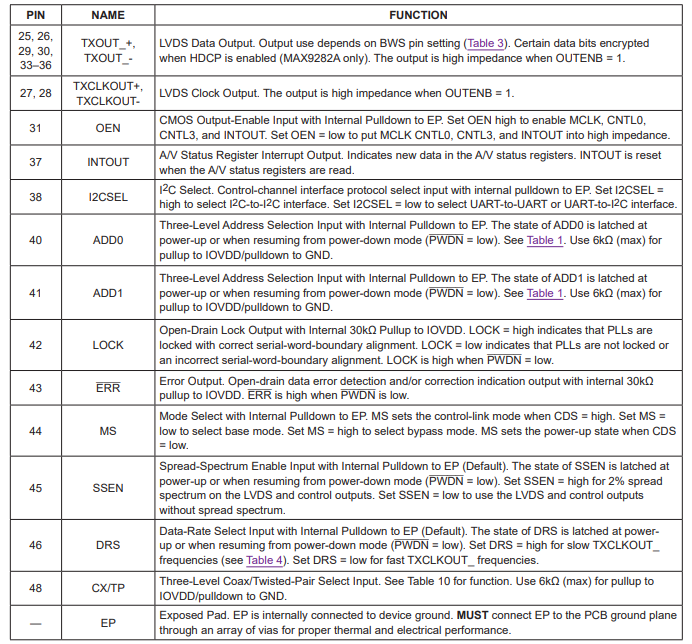

引腳配置描述

詳細說明

MAX9278A/MAX9282A解序列化器與MAX9275/MAX9277/MAX9279/MAX9281序列化器配對使用時，可提供完整的工作特性集，與MAX9249 - MAX9270系列的千兆多媒體串行鏈路（GMSL）設備兼容。與任何GMSL設備配對時，它們具備基本功能。MAX9282A具有高帶寬數字內容保護（HDCP）功能，而MAX9278A則沒有。

這些解序列化器的最大串行比特率為3.12Gbps，最長可支持15米電纜，在3通道模式下以104MHz的輸出時鐘速率運行，支持27位高帶寬模式或78MHz的32位和4通道模式。這種比特率和輸出靈活性支持多種顯示器，從QVGA（320 x 240）到1920 x 720，顏色深度為24位，也支持兆像素圖像傳感器。一個嵌入式音頻通道支持L - PCM立體聲，采樣率為32kHz至192kHz，采樣深度為8至32位。輸入均衡功能與GMSL序列化器預加重功能相結合，可延長電纜長度并增強鏈路可靠性。

控制通道使微控制器能夠對序列化器和解序列化器的寄存器進行編程，也可用于在顯示器上編程寄存器功能（僅MAX9282A）。微控制器可以位于鏈路的任一端，或在使用兩個微控制器時位于兩端。有兩種控制通道操作模式可用。基本模式使用I2C或GMSL UART協議，而旁路模式使用自定義UART協議。UART協議支持全雙工通信，而I2C支持半雙工通信。

擴頻時鐘可實現電磁干擾（EMI）降低。LVDS輸出符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

在基本模式下，使用控制通道設置解序列化器的寄存器和工作條件。MAX9278A/MAX9282A有自己的設備地址，與之配對的序列化器也有其設備地址。類似地，序列化器有自己的設備地址，MAX9278A/MAX9282A也有自己的設備地址。無論何時更改設備地址，都必須將新地址同時設置給兩個設備。默認設備地址為解序列化器的AD[1:0]和CTX/TP輸入（見表1）。寄存器0x00和0x01同時保存設備地址。
