LM72880-Q1 是一款 80V、超低 IQ、同步降壓轉換器，具有恒流恒壓 （CC-CV） 調節和 I2C 接口。該器件旨在與 TPS2674X-Q1 USB Type-C PD 控制器配合使用。

該轉換器采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。高精度 CC-CV作可實現恒流和恒壓模式之間的無縫轉換。I2C 接口允許以 10mV 或 20mV 步長對輸出電壓進行編程，以 50mA 步長對平均輸出電流限制進行編程，以及輸出電壓轉換速率、開關頻率、軟啟動轉換速率、工作模式、電流環路補償、輸出有源放電強度和電纜壓降補償增益。
*附件：lm72880-q1.pdf

LM72880-Q1 還具有一系列安全功能，包括具有可編程閾值的欠壓和過壓保護、具有可編程打嗝模式的過流保護和熱關斷。

LM72880-Q1 的其他功能包括可編程二極管仿真，可在輕負載條件下降低電流消耗，開漏 nINT 標志，用于故障報告和輸出監控，精密使能輸入，單調啟動至預偏置負載，集成雙輸入（VIN 和 VOUTF）VCC 電源穩壓器，以及用于為外部負載供電的超大 VDDA 穩壓器，例如配套的 USB PD 控制器。

LM72880-Q1 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 帶 I2C 的同步 CC-CV 降壓轉換器
  • 寬輸入電壓范圍：4.5V 至 80V
    • 符合 LV148 / ISO21780 要求
  • 1% 精度、可編程 VOUT，范圍為 1V （3.3V） 至 24V （48V），步長為 10mV （20mV）
  • 3% 精度、可編程 ILIM（avg），范圍為 0.5A （0.8A） 至 7.5A （12A），步長為 50mA （80mA）
  • 輸出轉換速率：0.5mV/μs 至 40mV/μs
  • 可調節的電纜壓降補償
  • 輸出有源放電
• 專為與 TPS2674X-Q1 USB Type-C PD 控制器配對而設計
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 25 5 類標準
  • ±8% 雙隨機擴頻，具有可編程調制頻率
  • 可編程 fSW：200kHz 至 2.2MHz
  • 可編程 PFM 或 FPWM作
• 可編程保護功能
  • UV/OV （PG） 警告：±5% 或 ±10%
  • OVP 警告，故障：5% 至 36%，以 1% 為步長
  • 內部打嗝模式過流保護
  • 啟用、中斷和熱關斷
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

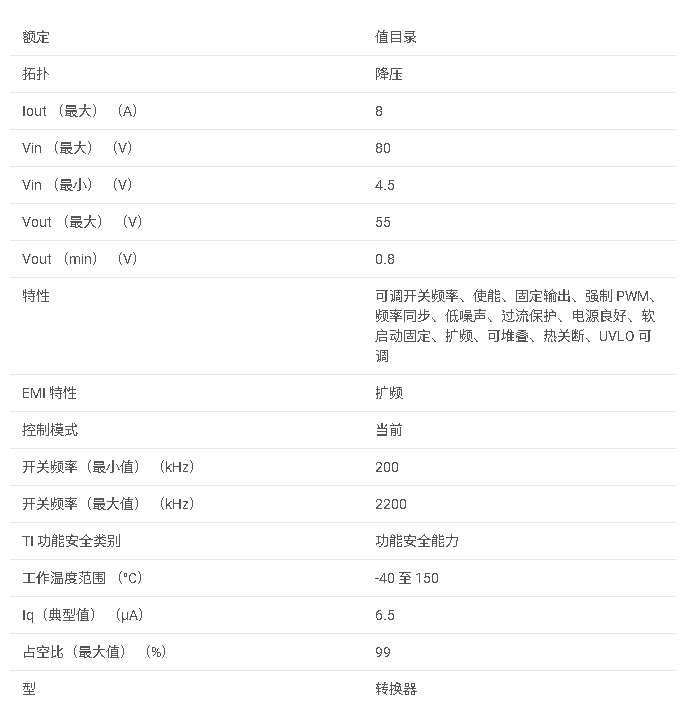

參數

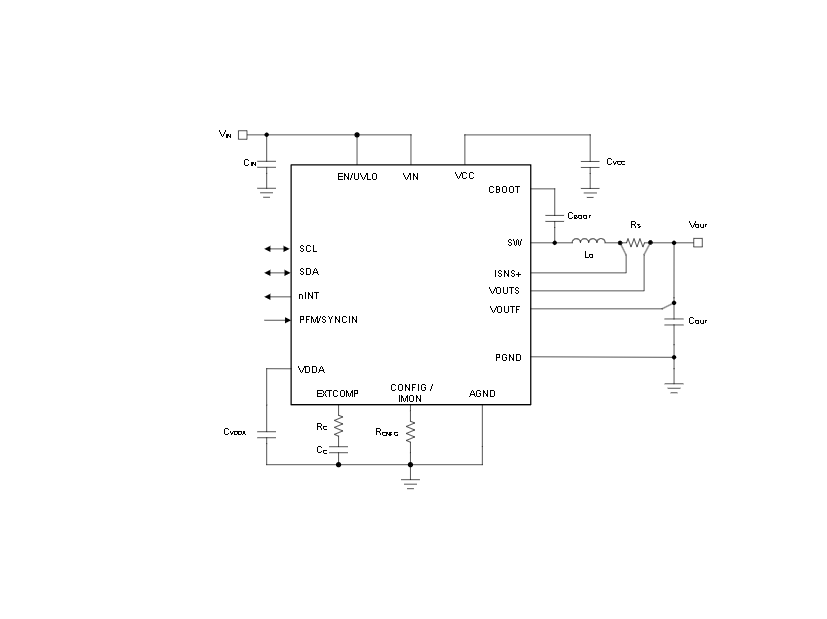

方框圖

1. 概述

• ?文件名?：lm72880-q1.pdf
• ?設備?：LM72880-Q1 - 80V, 5A/8A, 汽車級，高效率CC-CV降壓轉換器
• ?特性?：AEC-Q100認證，I2C接口，寬輸入電壓范圍，高精度可編程輸出電壓和電流限制
• ?發布日期?：2025年4月（預生產產品信息）
• ?發布者?：Texas Instruments

2. 主要特性

• ?應用?：
  • 汽車電子系統
  • 信息娛樂和儀表板
  • 汽車USB充電
• ?輸入電壓范圍?：4.5V至80V
• ?輸出電壓?：
  • 可編程，1V（3.3V）至24V（48V），1%精度
• ?輸出電流?：
  • 可編程，0.5A（0.8A）至7.5A（12A），3%精度
• ?其他特性?：
  • I2C接口，用于編程輸出電壓、電流限制等參數
  • 高效率，同步CC-CV降壓轉換
  • 低EMI設計，支持CISPR 25 Class 5合規性
  • 可編程開關頻率：200kHz至2.2MHz
  • 可編程PFM或FPWM操作模式
  • 多種保護特性，包括UV/OV保護、過流保護、熱關斷
  • 6mm × 6mm QFN-29封裝，熱優化

3. 功能描述

• ?CC-CV控制?：實現恒流和恒壓模式之間的無縫轉換
• ?I2C編程?：支持輸出電壓、電流限制、軟啟動斜率、工作模式等多種參數的編程
• ?安全特性?：包括可編程的UV/OV警告和故障閾值、內部打嗝模式過流保護等
• ?熱管理?：集成熱關斷功能，保護設備免受過熱損害
• ?布局優化?：提供PCB布局建議，以最小化噪聲和提高熱性能

4. 封裝與尺寸

• ?封裝?：QFN-29
• ?尺寸?：6mm × 6mm

5. 開發支持

• ?參考設計?：提供與TPS2674X-Q1 USB Type-C PD控制器配對的參考設計
• ?文檔支持?：包括相關白皮書、應用筆記和PCB布局資源

6. 訂購信息與包裝

• ?訂購信息?：提供了可訂購部件號及狀態信息
• ?包裝信息?：包括帶卷盤和盒裝的尺寸與規格
