無論是智能手機、微控制器、電腦，還是工業自動化控制系統，需要時鐘信號的電子設備中都能看到晶振的身影。在電路圖上，晶振旁邊常常配有兩個電容。這兩個電容到底起著怎樣的作用呢?

晶振工作原理

晶振是利用石英晶體的壓電效應來產生穩定頻率的振蕩信號。石英晶體在外部激勵下可以產生諧振，構成一個選頻網絡。

最常見的連接方式是并聯型的“Pierce振蕩器”，它由一個反相器、晶體和兩個電容組成。

電容的作用是什么?

構成振蕩器反饋網絡

C1和C2與晶體共同形成一個典型的負阻振蕩器。這兩個電容通過地構成分壓網絡，使得輸出端的信號反饋回輸入端，并提供合適的相位移和增益條件，從而維持振蕩。

調節負載電容

晶體廠商通常會在晶體數據手冊中標出推薦的負載電容，如18pF或20pF。錯誤的電容匹配會導致振蕩頻率偏移，甚至不啟動。

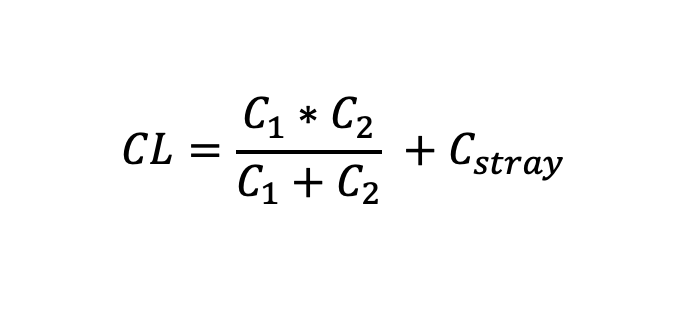

實際電路中的等效負載電容CL由C1 和C2決定。其中C_stray是PCB板布線、封裝引腳和內部電容的綜合值，通常在2-5pF范圍內。

提高頻率穩定性和抗干擾能力

合適的電容可以幫助系統抑制寄生振蕩模式，提高頻率穩定性，并降低電磁干擾敏感度。

如何選擇合適的電容值?

選擇晶振電容通常需要結合晶體規格和PCB布局綜合考慮。一個通用的計算思路如下：

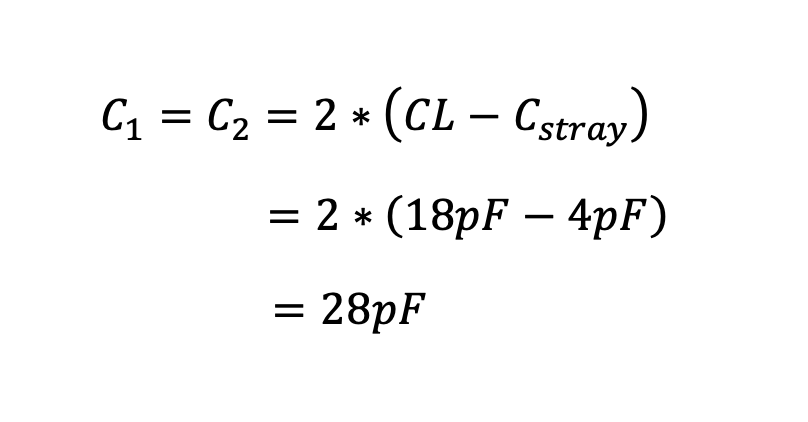

查閱晶體手冊，找到其推薦的 CL 值(如 CL = 18pF)。假設板上雜散電容約為 4pF。反推 C1 和 C2。

這時，可以選擇標準值27pF或30pF的貼片電容，實際允許有一定偏差，關鍵是電容匹配對稱，避免相位誤差。
