      Analog Devices Inc. EVAL-ADA4620-1評估板數據手冊

      科技觀察員 ? 2025-05-28 10:56 ? 次閱讀

      Analog Devices Inc. EVAL-ADA4620-1評估板專為ADA4620-1而設計，這是一款采用8引線SOIC封裝的36V精密JFET運算放大器。 該電路板預配置了ADA4620-1運算放大器作為單增益跟隨器緩沖器，并配有SMA連接器，便于連接輸入和輸出。這有助于與測試和測量設備或外部電路進行有效連接。 這塊四層評估板的接地層、元器件布局和電源去耦經過優化，可實現最大的電路靈活性和性能。 EVAL-ADA4620-1電路板包括光電二極管配置和濾波器設計。 該評估板支持各種應用，包括有源回路濾波器、跨阻抗放大器 (TIA) 和電荷放大器，并帶有用于定制的未填充焊盤。

      數據手冊：*附件：Analog Devices Inc. EVAL-ADA4620-1評估板數據手冊.pdf

      特性

      • ADA4620-1的全功能評估板，這是一款36V精密JFET運算放大器
      • 用戶自定義電路配置的規定
      • 實現快速原型設計
      • 為快速評估光電二極管預留占位面積
      • 邊緣安裝連接器和測試點裝置

      應用

      • 有源回路濾波器
      • 跨阻抗放大器 (TIA)
      • 電荷放大器
      • 電氣測試與測量
      • 科學和野外儀器
      • 半導體測試

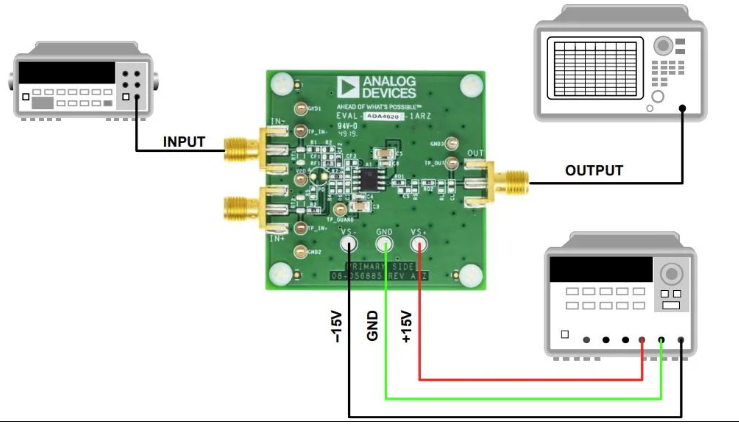

      EV電路板連接

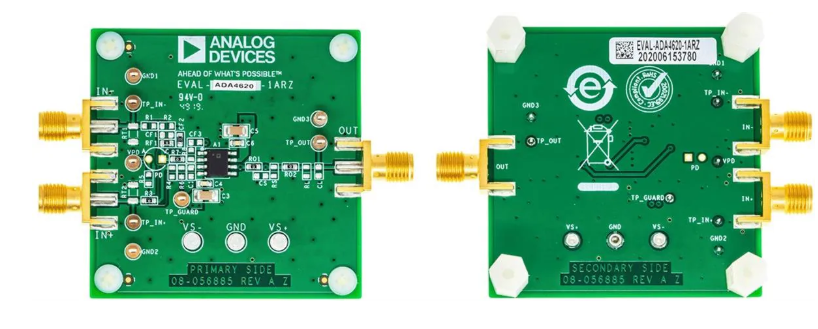

      概述

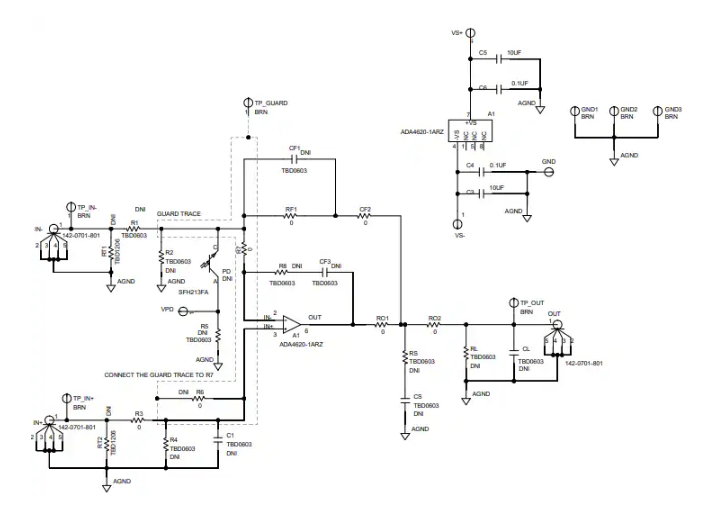

      原理圖


      相關文章

      Analog Devices Inc. ADA4620-1/-2精密JFET運算放大器數據手冊
