符合汽車標準的 TPS6291x-Q1 器件是一系列高效率、低噪聲和低紋波電流模式同步降壓轉換器。這些器件專為通常使用 LDO 進行后置穩壓的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62914-q1.pdf

該器件以 2.2MHz、1.4MHz 或 1MHz 的固定開關頻率工作，并且可以與外部時鐘同步。可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 低輸出 1/f 噪聲 < 20μVRMS （100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS
• 高 PSRR > 65dB （高達 100kHz）
• 2.2MHz、1.4MHz 或 1.0MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –40°C 至 150°C 結溫范圍
• 2.0mm × 3.0mm QFN，間距為 0.5mm

參數

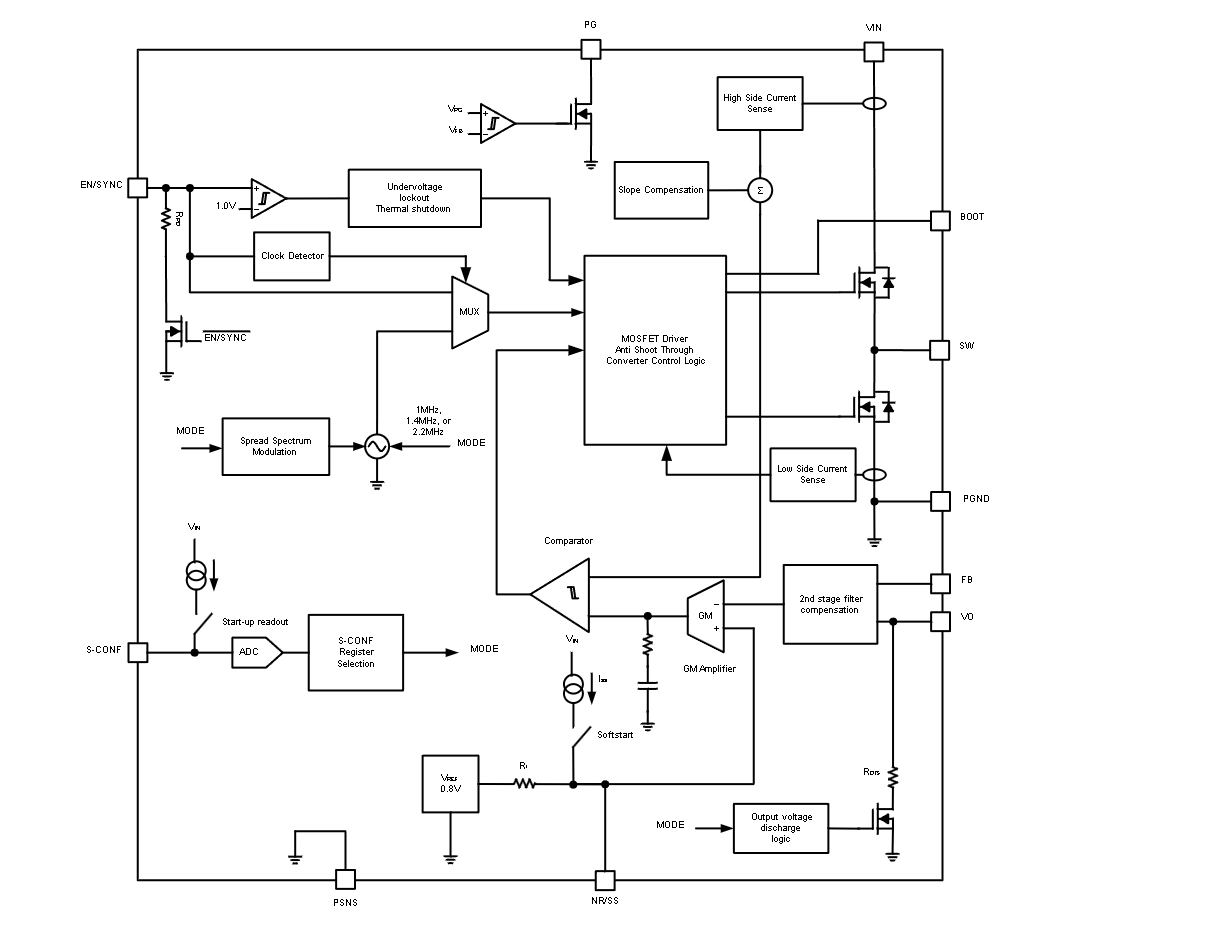

方框圖

1. 產品概述

• ?產品名稱?：TPS62914-Q1
• ?類型?：3V至17V輸入，4.5A同步降壓DC/DC轉換器
• ?應用領域?：汽車應用，如高級駕駛輔助系統（ADAS）、區域架構等
• ?特點?：低噪聲、低紋波、高電源抑制比（PSRR）、集成鐵氧體珠濾波器補償

2. 關鍵特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電流?：4.5A
• ?輸出電壓范圍?：0.8V至5.5V
• ?開關頻率?：2.2MHz、1.4MHz或1.0MHz（固定）
• ?噪聲性能?：輸出1/f噪聲<20μV RMS（100Hz至100kHz），輸出電壓紋波<10μV RMS（經鐵氧體珠）
• ?PSRR?：>65dB（高達100kHz）
• ?保護功能?：過流保護、短路保護、熱關斷、欠壓鎖定（UVLO）
• ?封裝?：2.0mm × 3.0mm QFN封裝，0.5mm引腳間距

3. 應用場景

• ?ADAS系統?
• ?噪聲敏感應用?：如高速ADC、時鐘和抖動清潔器、序列化器/反序列化器、雷達應用

4. 產品優勢

• ?低噪聲與低紋波?：通過集成鐵氧體珠濾波器和內部補償網絡實現
• ?高PSRR?：提供優異的電源抑制性能，減少電源噪聲對輸出的影響
• ?靈活的控制選項?：支持同步時鐘、可選擴頻調制、可調軟啟動時間
• ?可靠性與安全性?：功能安全能力，提供詳細的文檔支持功能安全系統設計

5. 功能描述

• ? 智能配置（S-CONF） ?：通過單個引腳配置開關頻率、擴頻調制、輸出放電和同步功能
• ?輸出放電?：可選功能，在關斷模式下自動放電輸出電容
• ?軟啟動?：通過連接至NR/SS引腳的電容器設置軟啟動時間
• ?擴頻調制?：可選功能，降低EMI輻射
• ?電源良好（PG）輸出?：通過窗口比較器指示輸出電壓狀態

6. 文檔與支持

• ?設計資源?：提供WEBENCH? Power Designer工具，支持自定義設計
• ?相關文檔?：包括應用報告、評估模塊用戶指南等
• ?技術支持?：TI E2E?支持論壇提供設計幫助和快速解答

7. 封裝與訂購信息

• ?封裝類型?：14引腳VQFN-HR封裝
• ?訂購信息?：提供詳細的訂購指南，包括封裝尺寸、環保計劃等

TPS62914-Q1是一款專為汽車應用設計的低噪聲、低紋波同步降壓DC/DC轉換器，適用于對電源噪聲敏感的電子系統。其集成的鐵氧體珠濾波器和內部補償網絡顯著降低了輸出噪聲和紋波，同時提供了靈活的控制選項和可靠的保護功能。
