概述
MAX9265吉比特多媒體串行鏈路(GMSL)串行器具有LVDS系統接口和寬帶數字內容保護(HDCP)加密，用于DVD和Blu-ray?視頻及音頻數據的內容保護。串行器可配合任何HDCP GMSL解串器，構成數字串行鏈路，用于傳輸控制數據和HDCP加密視頻及音頻數據。GMSL是經過Digital Content Protection (DCP)，LLC認證的HDCP技術。
數據表：*附件：MAX9265 HDCP吉比特多媒體串行鏈路串行器，帶有LVDS系統接口技術手冊.pdf

3通道模式下，對3路LVDS數據(21位)、UART控制信號和3路音頻輸入進行串行處理。4通道模式下，對4路LVDS數據(28位)、UART控制信號、3路音頻輸入以及輔助控制輸入進行串行處理。3路輸入用于I2S音頻，支持8kHz至192kHz采樣率，4位至32位采樣深度。內嵌控制通道在串行器和解串器之間形成9.6kbps至1Mbps全雙工、差分UART鏈路。電子控制單元(ECU)或微控制器(μC)可位于鏈路的串行器側(通常用于視頻顯示)、鏈路的解串器側(通常用于圖像檢測)，或兩側。控制通道使能遠端外設的ECU/μC控制，例如背光控制、觸摸屏，并執行HDCP的相關操作。

串行鏈路信號為交流耦合的CML，8b/10b編碼。為了驅動更長電纜，串行器提供可編程驅動器預加重/去加重；為了降低EMI，在串行輸出提供可編程擴頻功能。串行輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。

串行器采用1.8V主電源、1.8V至3.3V I/O電源，以及3.3V LVDS電源。器件提供48引腳、TQFP封裝，帶裸焊盤，工作在-40°C至+105°C汽車級溫度范圍。

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 可配合任何GMSL解串器使用
• 通過控制通道設置HDCP加密使能/禁用
• 控制信號處理所有HDCP協議事務—無需獨立的控制總線
• HDCP密鑰設置在非易失安全存儲器
• 2.5Gbps凈荷數據率(額定3.125Gbps)
• 交流耦合串行鏈路，帶有8b/10b行編碼
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)像素時鐘
• 4位至32位采樣深度，8kHz至192kHz I2S音頻通道支持高清音頻
• 內置半/全雙工雙向控制通道
  • 基本模式：9.6kbps至1Mbps
  • 旁路模式：9.6kbps至1Mbps
• 兩個3電平輸入，提供9個從地址
• 中斷支持觸摸顯示屏
• 遠端I2C主機控制外設
• 可編程預加重/去加重
• 串行鏈路和解串器輸出提供可編程擴頻，降低EMI
• 自動數據率檢測功能，允許“實時”改變數據率
• LVDS時鐘輸入可旁路PLL，用于衰減抖動
• 內置PRBS發生器，用于串行鏈路的BER測試
• 可檢測串行鏈路對地、對電池短路以及開路故障
• ISO 10605和IEC 61000-4-2 ESD保護

交流電氣特性

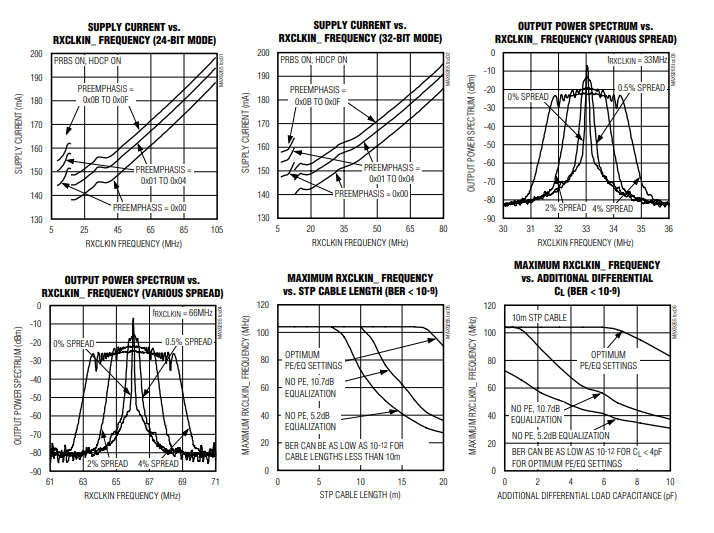

典型操作特性

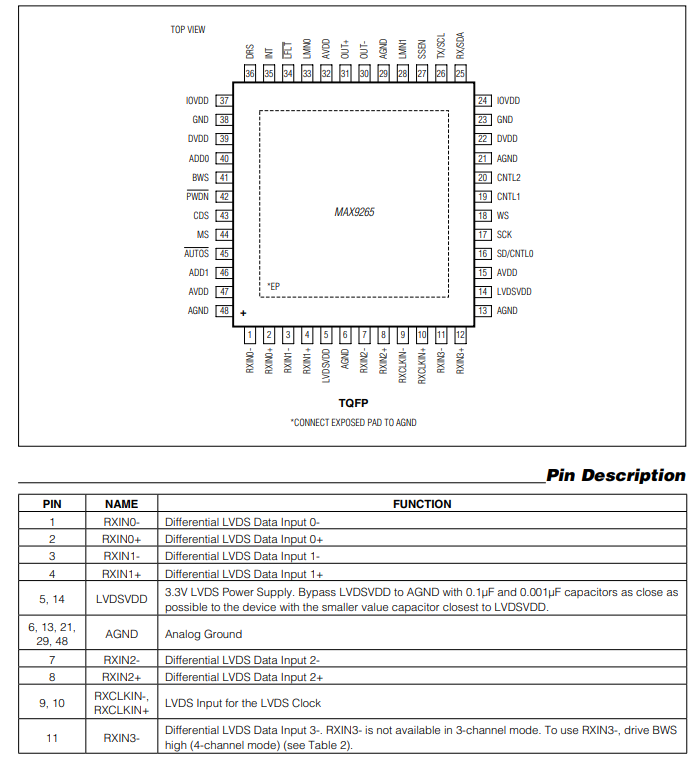

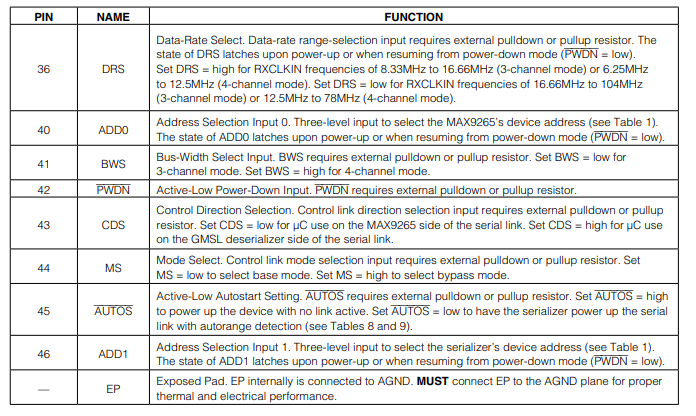

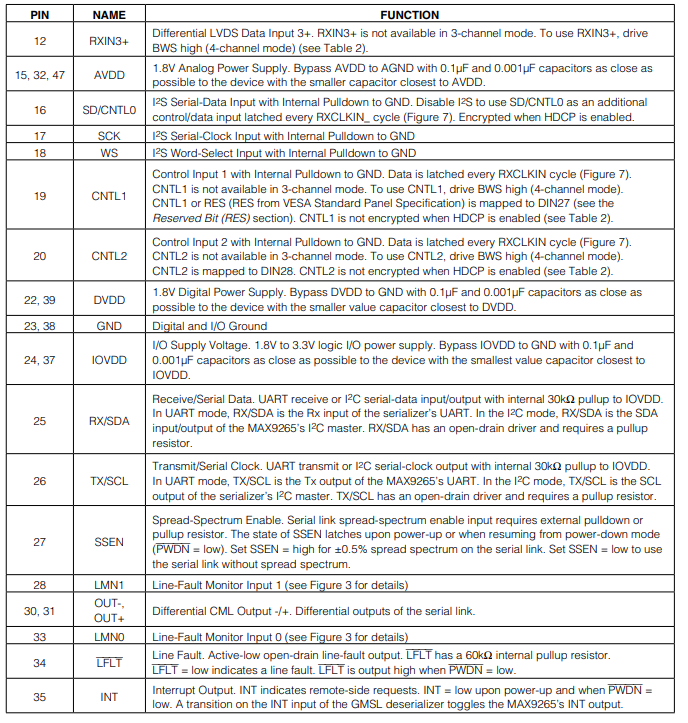

引腳配置描述

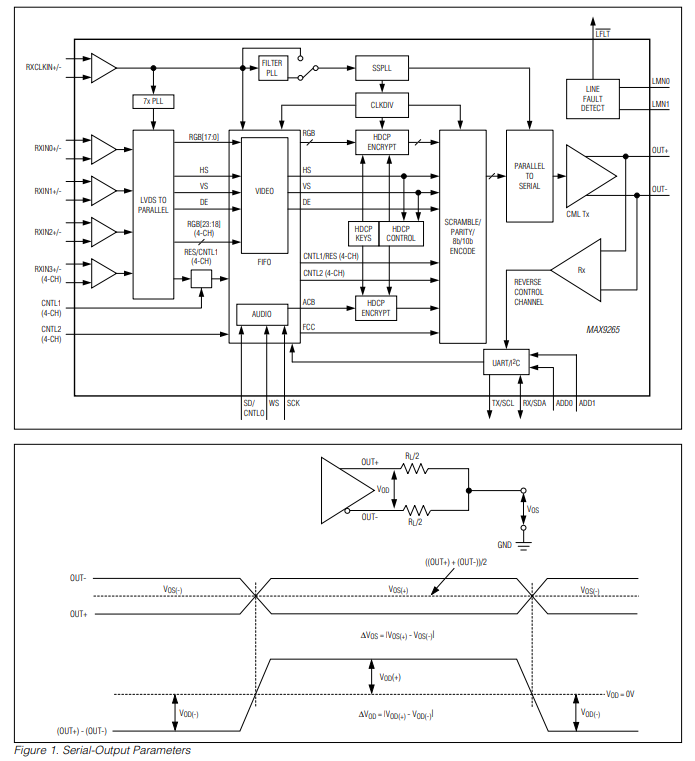

框圖

詳細說明

MAX9265是一款帶有LVDS接口的GMSL序列化器，采用美信的GMSL技術以及HDCP技術。啟用HDCP后，該序列化器會對串行鏈路上的視頻和音頻數據進行加密。禁用HDCP時，該序列化器與MAX9249 LVDS輸入序列化器向后兼容。

對于15米或更長的屏蔽雙絞線（STP）電纜，序列化器的最大串行凈荷數據速率為2.5Gbps。序列化器的輸入時鐘在3通道模式下最高可達104MHz，在4通道模式下最高可達78MHz。此串行鏈路支持從QVGA（320 x 240）到WXGA（1280 x 800）及更高分辨率（24比特顏色深度）的多種顯示面板。

3通道模式處理三條LVDS數據線（21比特）、UART控制信號以及三條音頻信號。4通道模式處理四條LVDS數據線（28比特）、UART控制信號、四條音頻信號以及兩個輔助并行輸入。這三個音頻輸入構成一個標準I2S接口，支持8kHz至192kHz的采樣率，音頻字長為4至32比特。

嵌入式控制通道采用全雙工、差分9.6kbps至1Mbps UART鏈路連接序列化器和解序列化器，用于與HDCP相關的控制操作。此外，在控制通道中，電子控制單元（ECU）或微控制器（μC）能夠遠程控制外設，如背光控制、圖形伽馬校正、相機模塊和觸摸屏。ECU/μC可以位于鏈路的序列化器端（典型用于視頻顯示）、GMSL解序列化器端（典型用于圖像傳感），或在兩端都有。基本模式通信使用I2C或GMSL UART格式與外設進行通信。旁路模式使用自定義UART格式實現全雙工通信。

序列化器的預加重/去加重功能，結合GMSL解序列化器的通道均衡功能，可延長鏈路長度并增強鏈路可靠性。擴頻時鐘可用于降低串行輸出上的電磁干擾（EMI）。CML和LVDS連接符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

微控制器通過內部寄存器配置GMSL序列化器和解序列化器的各種工作條件。設備地址存儲在寄存器0x00和0x01中。要寫入序列化器或GMSL解序列化器的寄存器0x00和0x01，或更改設備地址，都需要先發送設備地址。

HDCP位圖和總線寬度選擇

LVDS輸入有兩種可選模式：3通道模式和4通道模式。在3通道模式下，RXIN3未使用。兩種模式下，SD/CNTL0、SCK和WS引腳都用于I2S音頻。串行器時鐘（RXCLKIN）的頻率對于3通道模式為8.33MHz至104MHz，對于4通道模式為6.25MHz至78MHz。表2列出了LVDS輸入的位圖。

該序列化器具有HDCP加密功能，在18個RGB附加比特和I2S輸入上進行。四個控制模塊比特具有額外的HDCP加密。控制信號（CNTL_）沒有HDCP加密。SD/CNTL0在用作額外控制輸入（AUDIOEN = 0）時，也沒有HDCP加密。
