概述
MAX9249串行器帶有LVDS系統接口，采用Maxim吉比特多媒體串行鏈路(GMSL)技術。MAX9249串行器與GMSL解串器配合使用，構成完整的數字串行鏈路，實現高速視頻、音頻和控制數據的傳輸。

MAX9249采用15m屏蔽雙絞線(STP)電纜傳輸時允許2.5Gbps的最大串行載荷數據速率。串行器可以工作在最高104MHz (3通道LVDS)或78MHz (4通道LVDS)的時鐘速率。串行鏈路支持從QVGA (320 x 240)到WXGA (1280 x 800)以及24位彩色的顯示器。
數據表：*附件：MAX9249多媒體串行鏈路串行器，帶有LVDS系統接口技術手冊.pdf

3通道模式處理3路LVDS數據(21位)、UART控制信號以及3路音頻信號；4通道模式處理4路LVDS數據(28位)、UART控制信號以及3路音頻信號和/或3路輔助并行輸入。3路音頻輸入組成標準的I2S接口，支持8kHz至192kHz采樣速率和4位至32位音頻字長。內部控制通道在串行器和解串器之間構成全雙工、100kbps至1Mbps差分UART鏈路。電子控制單元(ECU)或微控制器(μC)可置于鏈路的MAX9249側(用于視頻顯示)、鏈路的解串器側(用于圖像檢測)或放置在兩側。此外，控制通道可以使能遠端外設的ECU/μC控制，實現背光控制、灰度gamma校準、相機模塊以及觸摸屏控制。與外設的基本通信模式包括I2C或GMSL UART格式。旁路模式下可以采用定制的UART格式進行全雙工通信。

MAX9249串行驅動器的預加重功能配合GMSL解串器的通道均衡器可有效延長鏈路的通信距離，提高鏈路可靠性。MAX9249還提供頻譜擴展功能，有效降低串行鏈路和GMSL解串器并行輸出的EMI。串行輸出符合ISO 10605和IEC 61000-4-2 ESD保護標準。

MAX9249核心電路的供電電壓為1.8V，I/O供電范圍為1.8V至3.3V。MAX9249采用48引腳TQFP封裝(7mm x 7mm)，帶有裸焊盤，能夠在-40°C至+105°C汽車級溫度范圍內保證其電氣性能。

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 可配合任何GMSL解串器使用
• 2.5Gbps有效載荷數據速率，交流耦合串行鏈路，帶有8B/10B行編碼
• 支持24位彩色WXGA (1280 x 800)
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)輸入時鐘
• 4位至32位字寬、8kHz至192kHz I2S音頻通道支持高清音頻
• 內置半雙工/全雙工雙向控制通道(100kbps至1Mbps)
• 中斷支持顯示器的觸摸屏功能
• 遠端I2C主機控制外設
• 預加重電纜驅動器
• 串行輸出端的可編程頻譜擴展功能有效降低EMI
• 自動數據速率檢測允許“實時”改變數據速率
• 輸入時鐘PLL抖動抑制
• 片內PRBS發生器用于串行鏈路的BER測試
• 電纜故障檢測器能夠檢測串行鏈路對地或?qū)﹄姵囟搪芬约伴_路故障
• ISO 10605和IEC 61000-4-2 ESD保護
• -40°C至+105°C工作溫度范圍
• 1.8V至3.3V I/O電源、1.8V核電源和3.3V LVDS電源

DC電氣特性

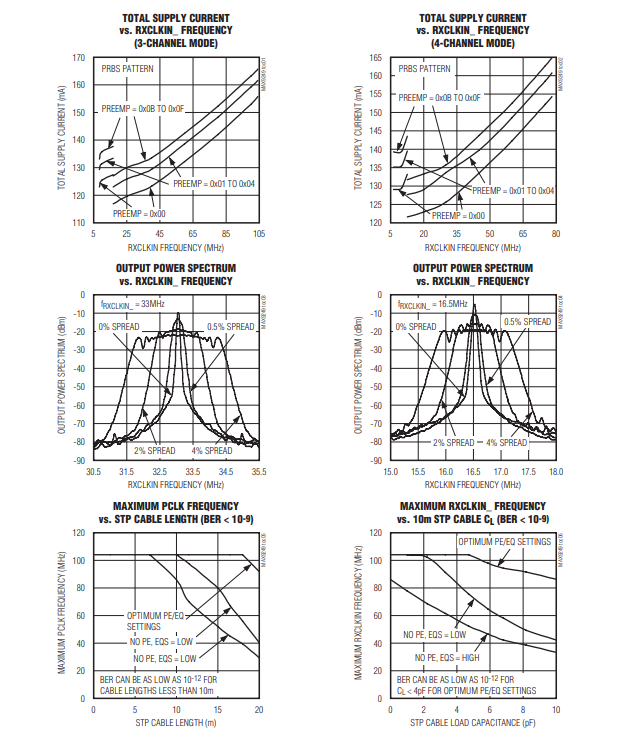

典型操作特性

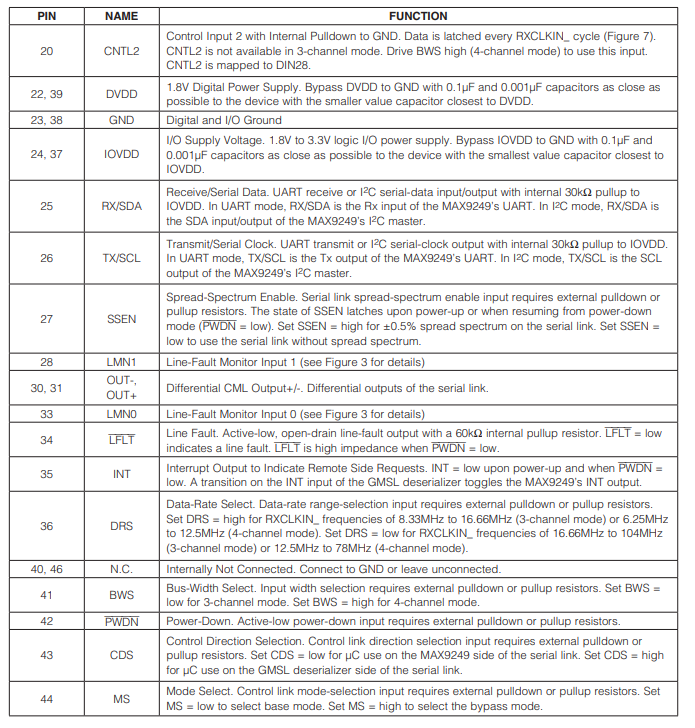

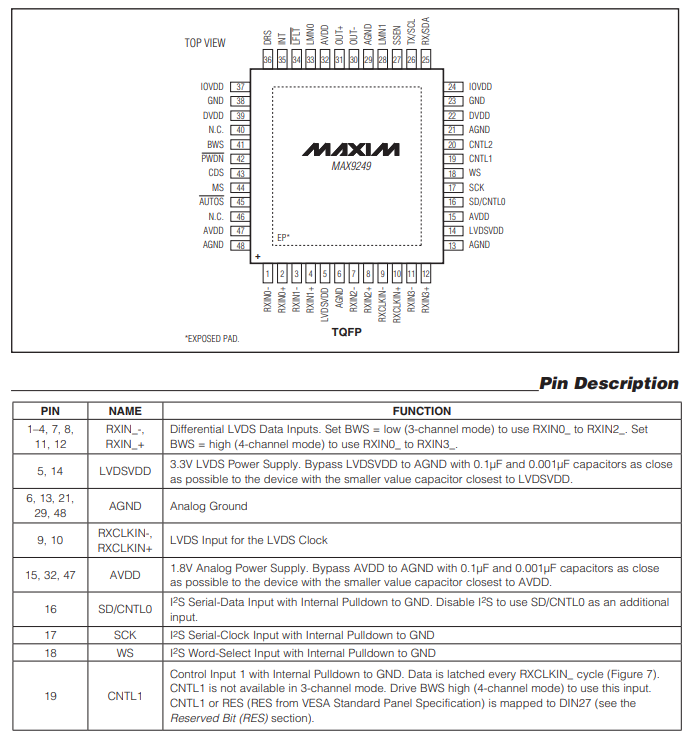

引腳配置描述

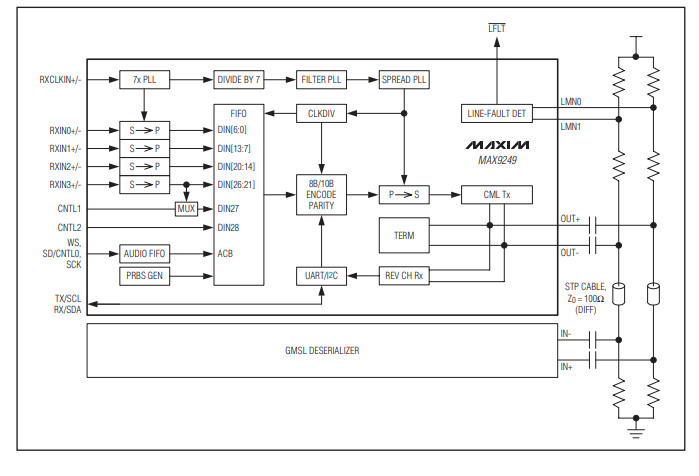

框圖

詳細說明

MAX9249是一款帶有LVDS系統接口的序列化器，采用美信的GMSL技術。它可與任何GMSL解序列化器配對，構成完整的數字串行鏈路，用于聯合傳輸高速視頻、音頻和控制數據。

對于15米或更長的STP電纜，MAX9249的最大串行凈荷數據速率為2.5Gbps。序列化器在3通道LVDS輸入模式下的時鐘最高可達104MHz，在4通道LVDS輸入模式下最高可達78MHz。此串行鏈路支持從QVGA（320 x 240）到WXGA（1280 x 800）（24比特顏色深度）的多種顯示面板。

3通道模式處理三條LVDS數據線（21比特）、UART控制信號以及三條音頻信號。4通道模式處理四條LVDS數據線（28比特）、UART控制信號，以及最多構成一個輔助并行輸入的三條音頻輸入。音頻輸入支持8kHz至192kHz的采樣率，音頻字長為4至32比特。嵌入式控制通道采用全雙工、差分100kbps至1Mbps UART鏈路連接序列化器和解序列化器。ECU或μC可以位于鏈路的序列化器端（典型用于視頻顯示）、解序列化器端（典型用于圖像傳感），或在兩端都有。此外，控制通道使ECU/μC能夠遠程控制外設，如背光控制、圖形伽馬校正、相機模塊和觸摸屏。基本模式通信使用I2C或GMSL UART格式與外設進行通信。旁路模式使用自定義UART格式實現全雙工通信。

MAX9249序列化器的預加重功能，結合GMSL解序列化器的通道均衡功能，可延長鏈路長度并增強鏈路可靠性。擴頻時鐘可用于降低MAX9249的串行鏈路以及GMSL解序列化器的并行輸出上的電磁干擾（EMI）。串行輸出符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

微控制器通過內部寄存器配置MAX9249和GMSL解序列化器的各種工作條件。默認設備地址分別存儲在寄存器R0和R1中，MAX9249的默認設備地址為0x80，GMSL解序列化器的默認設備地址為0x90。要寫入MAX9249或GMSL解序列化器的R0/R1寄存器，或更改設備地址，都需要先發送設備地址。

鏈路啟動程序

表8列出了視頻顯示應用的四種啟動情況。表9列出了圖像傳感應用的兩種啟動情況。在視頻顯示或圖像傳感應用中，控制通道在高速數據鏈路或配置鏈路建立后、MAX9249/GMSL解序列化器寄存器或外設準備好編程時始終可用。

視頻顯示應用

對于視頻顯示應用，使用遠程顯示單元，將μC連接到MAX9249，并設置CDS = low（低電平），用于MAX9249（GMSL序列化器）。表8根據AUTOS和MS的設置總結了四種啟動情況。

情況1：自動啟動模式

在上電時或當PWDN從低電平轉換為高電平（對于序列化器和解序列化器），且存在穩定的RXCLKIN時，MAX9249鎖定到RXCLKIN，并將串行數據發送到GMSL解序列化器。然后，GMSL解序列化器檢測到串行鏈路上的活動，并鎖定到輸入串行數據。
