概述
MAX9247數字視頻并/串行轉換器可將27位并行數據轉換為串行數據。18位視頻數據和9位控制數據經過編碼，復用到串行接口，可降低串行數據速率。使能輸入確定視頻數據或控制數據何時開始并/串轉換。

MAX9247與MAX9248/MAX9250解串器配合使用，組成一個完整的數字視頻串行鏈路。可通過阻抗受控的PCB走線或雙絞線實現互連。專用數據編碼降低EMI并提供DC平衡。DC平衡允許使用AC耦合，提供發送和接收接口之間的隔離。LVDS輸出采用100Ω內部端接。工作頻率低于35MHz時，MAX9247也可以與MAX9218解串器配合工作。

提供符合ISO 10605 ±10kV接觸放電和±30kV氣隙放電規范的ESD保護。

MAX9247核電壓為+3.3V，獨立的輸入電源便于與1.8V至3.3V邏輯電平接口。這些器件提供48引腳LQFP封裝，工作溫度范圍為-40°C至+85°C或-40°C至+105°C。
數據表：*附件：MAX9247 27位、2.5MHz至42MHz、直流平衡、LVDS串行器技術手冊.pdf

應用

• 車載娛樂系統
• LCD
• 導航系統顯示器
• 攝像機

特性

• 預加重改善了輸出眼圖質量和信號完整性
• 專用數據編碼實現DC平衡并降低EMI
• 視頻消隱期間發送控制數據
• 5位控制數據輸入具有單位誤差容限
• 相移可編程LVDS信號有助于降低EMI
• 輸出共模濾波器抑制EMI
• 可驅動10m以上的STP電纜
• ±2%的參考時鐘容限
• 符合ISO 10605和IEC 61000-4-2 Level 4 ESD保護規范
• 獨立的輸入電源方便了與1.8V至3.3V邏輯接口
• +3.3V核電壓
• 節省空間的LQFP封裝
• -40°C至+85°C和-40°C至+105°C工作溫度范圍

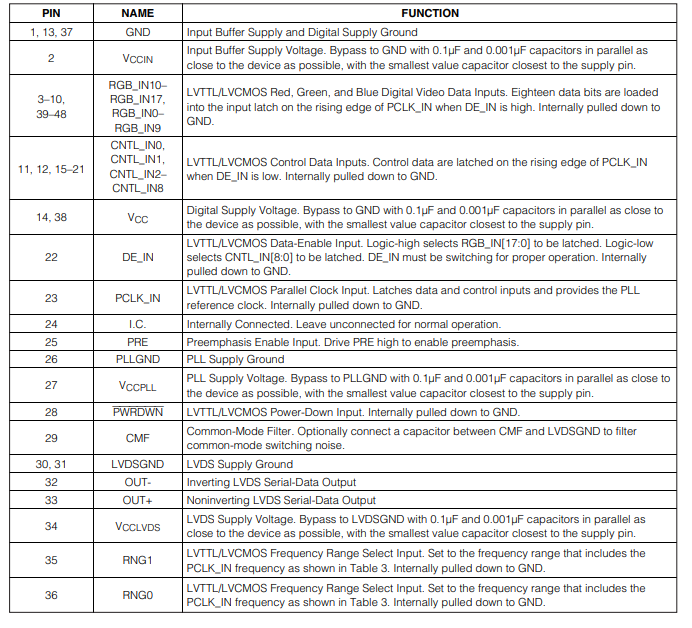

引腳配置描述

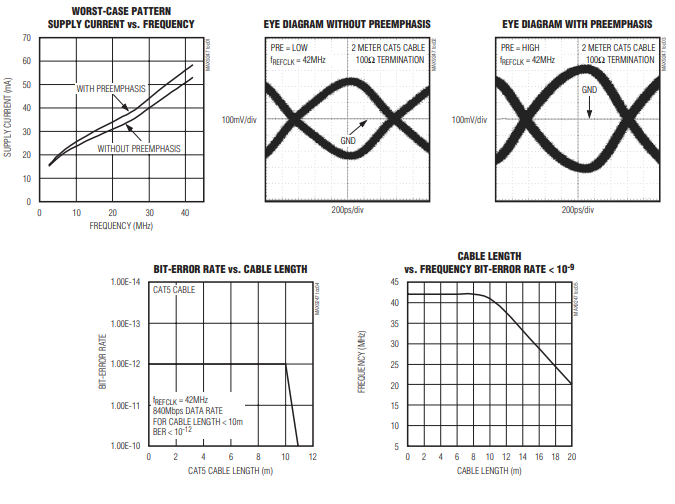

典型操作特性

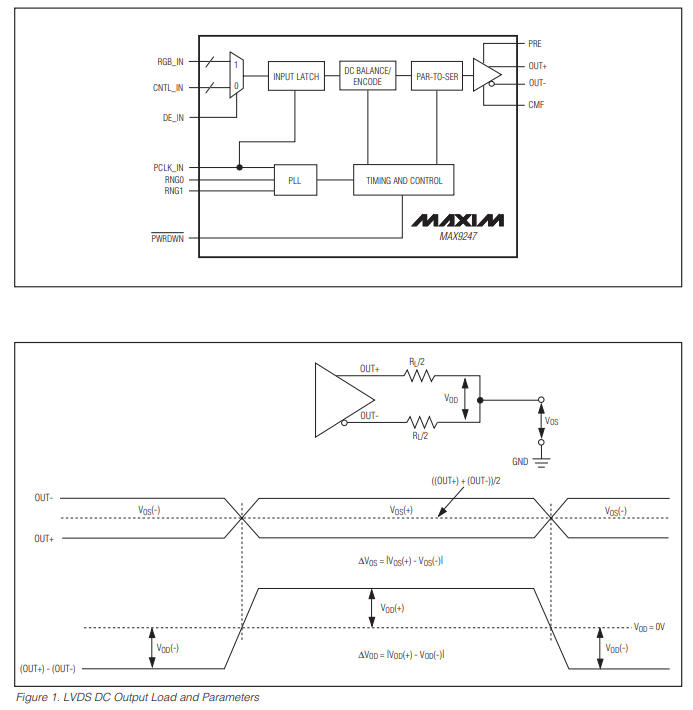

框圖

應用信息

交流耦合優勢

交流耦合將共模電壓提升至電容的額定電壓。兩個電容就足以實現隔離，在序列化器輸出端和 /or 解序列化器輸入端各放置一個，以防止電纜短路時出現高電壓。交流耦合可阻斷低頻地電位偏移和共模噪聲。MAX9247 序列化器也可與 MAX9248/MAX9250 解序列化器直流耦合。

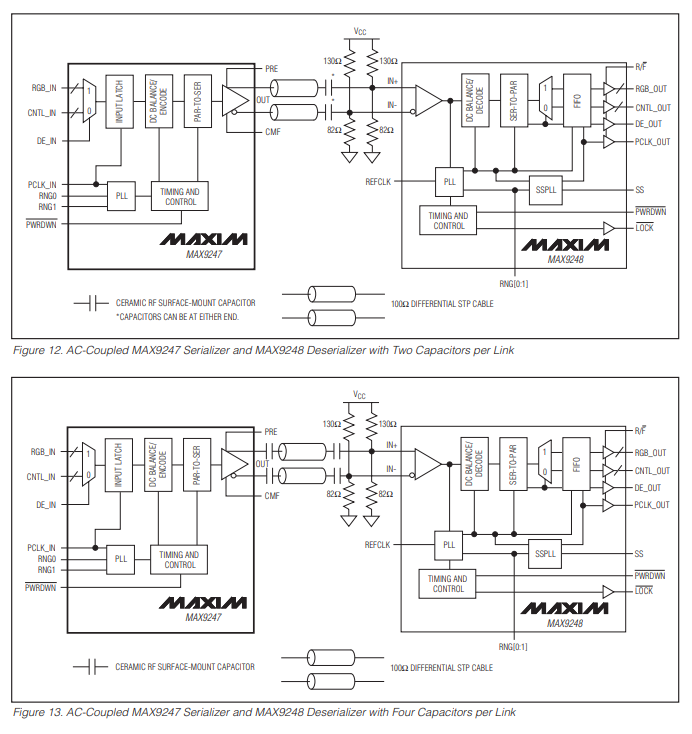

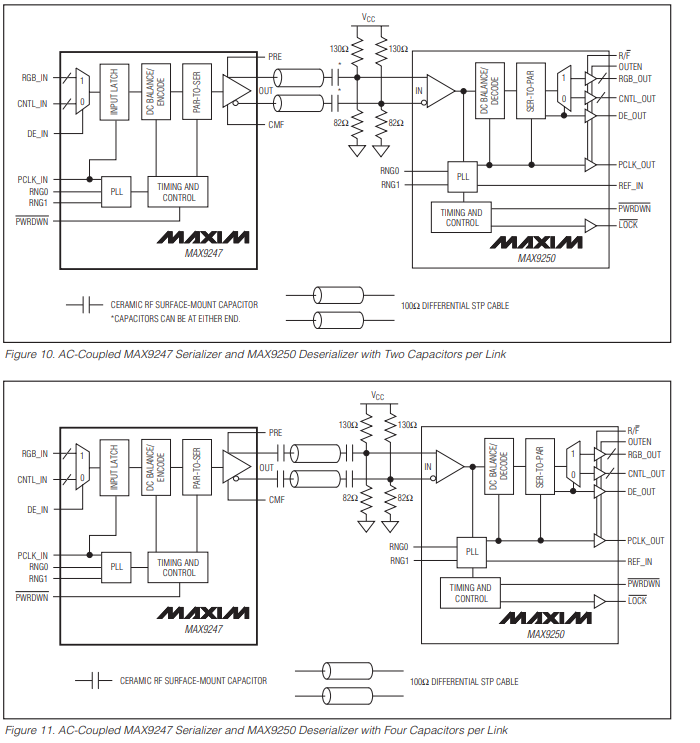

圖 10 和圖 12 展示了帶有兩個電容的交流耦合序列化器，圖 11 和圖 13 展示了每條鏈路帶有四個電容的交流耦合解序列化器。

交流耦合電容的選擇

見圖 14，可根據并行時鐘頻率計算交流耦合電容的值。該圖展示了兩個和四個電容的電容值。對于時鐘頻率低于 18MHz 的應用，使用 0.1μF 的電容。

頻率范圍設置

MAX9247 序列化器的 RNG [1:0] 輸入引腳用于選擇工作范圍。表 3 列出了 MAX9247 的頻率范圍和對應的數據速率。
