概述
MAX9209/MAX9213將21位的LVTTL/LVCMOS并行輸入數據串行化為三路LVDS輸出。第四路LVDS輸出為并行速率時鐘，為解串器提供時鐘。

MAX9209/MAX9213具有可編程直流平衡，允許串行器和解串器通過交流耦合隔離。每個通道上的直流平衡電路對數據進行編碼，將傳輸數據中1和0個數的不平衡限制在規定的范圍內。對應的MAX9210/MAX9214解串器對數據進行解碼。當直流平衡未被編程時，該串行器與無直流平衡的21位串行器兼容，就象DS90CR215和DS90CR217一樣。

提供兩個頻率范圍和兩種直流平衡缺省條件，為替換現有的非直流平衡串行器提供最大的靈活性和兼容性。

MAX9209/MAX9213提供TSSOP和節省空間的薄型QFN封裝。
數據表：*附件：MAX9209 MAX9213可編程、直流平衡、21位串行器技術手冊.pdf

應用

• 汽車DVD播放系統
• 汽車導航系統
• 數字復印機
• 激光打印機

特性

• 可編程直流平衡或非直流平衡工作
• 直流平衡允許使用交流耦合，提高地電平偏移容限
• 低至8MHz工作頻率
• 引腳兼容于非直流平衡模式的DS90CR215和DS90CR217
• 集成110Ω (直流平衡)和410Ω (非直流平衡)輸出電阻
• 5V耐壓LVTTL/LVCMOS數據輸入
• 無需外接元件的鎖相環
• 高達1.785Gbps數據吞吐率
• LVDS輸出符合IEC 61000-4-2和ISO 10605規范
• LVDS輸出符合ANSI TIA/EIA-644 LVDS標準
• 低截面48引腳TSSOP和節省空間的QFN封裝
• -40°C至+85°C的工作溫度范圍
• +3.3V電源

邏輯圖

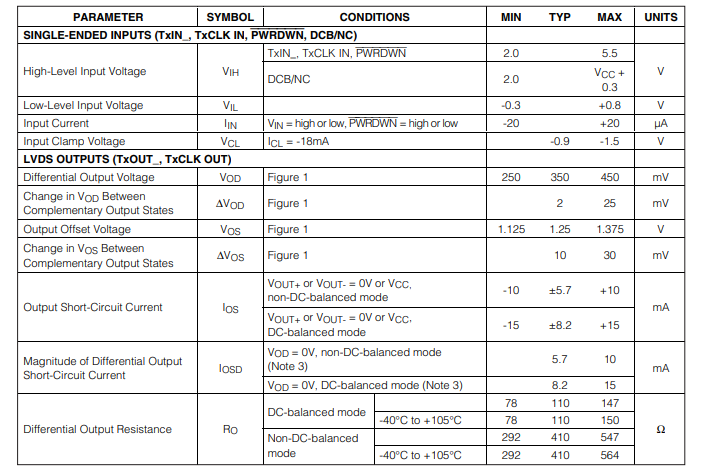

DC電氣特性

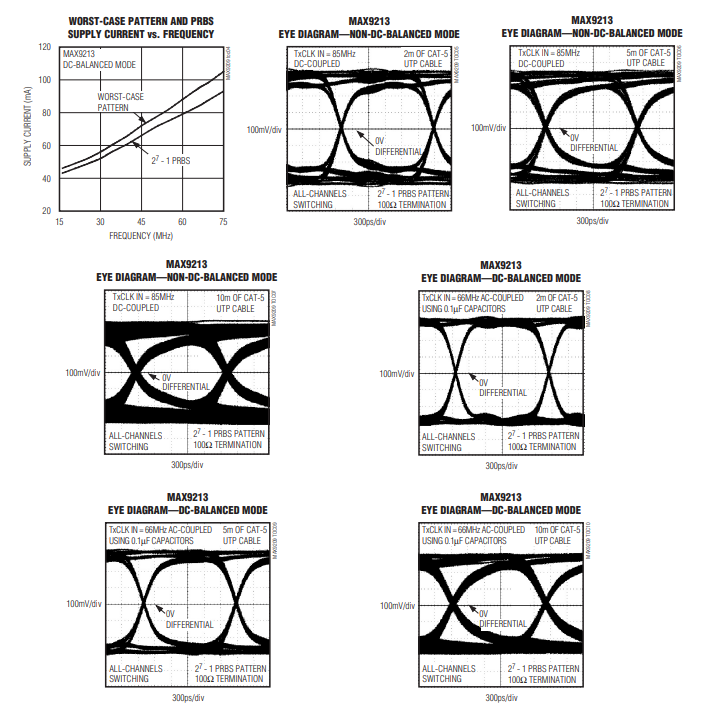

典型操作特性

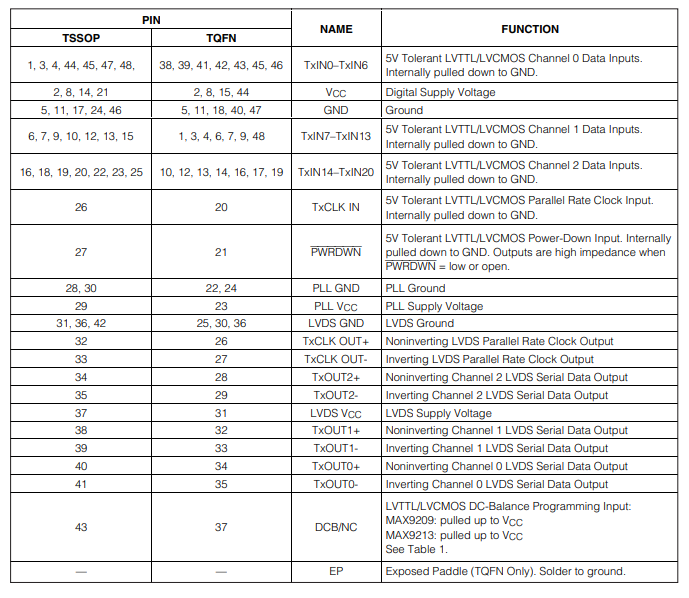

引腳配置描述

詳細說明

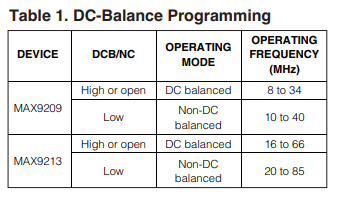

MAX9209在直流平衡模式下的并行時鐘頻率為8MHz至34MHz，在非直流平衡模式下為10MHz至40MHz。MAX9213在直流平衡模式下的并行時鐘頻率為16MHz至66MHz，在非直流平衡模式下為20MHz至85MHz。直流平衡或非直流平衡操作由DCB/NC引腳控制（見表1）。在非直流平衡模式下，每個通道每7個并行時鐘周期序列化7比特。在直流平衡模式下，每個通道每9個并行時鐘周期序列化9比特（7個數據比特 + 2個直流平衡比特）。MAX9213在直流平衡模式下的最高時鐘速率為66MHz×9 = 594Mbps。在非直流平衡模式下，MAX9213的最大數據速率為85MHz×7 = 595Mbps 。數據速率以Mbps為單位顯示，例如，1Mbps就是1Mbit/s。

直流平衡

通過數據編碼，直流平衡電路可限制每個通道上傳輸?shù)?和0的不平衡。如果為每個傳輸?shù)亩M(jìn)制1分配 + 1 ，為每個傳輸?shù)亩M(jìn)制0分配 - 1 ，則分配值的變化稱為數字運行求和（DSV）。MAX9209/MAX9213數據通道的最大DSV為10。最多，每10個比特中，1的數量比0多10個。時鐘通道的最大DSV為5。限制DSV并選擇合適的耦合電容可保持差分信號幅度，并減少交流耦合鏈路中因信號下降而產生的抖動。
