概述
MAX9257A串行器與MAX9258A解串器配對形成完整的數字視頻串行鏈路。MAX9257A/MAX9258A具有可編程并行數據寬度、并行時鐘頻率范圍、擴頻和預加重功能。在上電時，集成控制通道會在視頻消隱期間通過用于視頻數據的同一差分對雙向傳輸數據。使用此功能便無需通過外部CAN或LIN接口進行診斷或編程。時鐘從MAX9258A的輸入串行數據中恢復，因此無需外部參考時鐘。

MAX9257A將10、12、14、16和18位串行化，并添加兩個用于交流耦合的編碼位。MAX9258A解串器與MAX9257A鏈接，每個像素/并行時鐘周期解串最多20（數據+編碼）位，最大串行數據速率為840Mbps。可以調整字長以適應更高的像素/并行時鐘頻率。像素時鐘可以在5MHz到70MHz之間變化，具體取決于串行字的長度。使能奇偶校驗可向串行字添加兩個奇偶校驗位。編碼位可減少ISI并支持交流耦合。

MAX9258A在控制通道中接收電子控制單元(ECU)發出的編程指令，并通過串行視頻鏈路傳輸至MAX9257A。這些指令可以對MAX9257A、MAX9258A或相機等外設進行編程或更新。MAX9257A通過I2C 或UART與外設通信。

MAX9257A/MAX9258A采用+3.3V核心電源供電，并通過獨立的電源與+1.8V至+3.3V邏輯電平進行接口。這些器件采用40引腳TQFN或48引腳LQFP封裝。這些器件的額定溫度范圍為?40°C至+105°C。
數據表：*附件：MAX9257A MAX9258A可編程串行器 解串器，帶有UART I2C控制通道技術手冊.pdf

應用

• 汽車攝像頭
• 車載娛樂系統
• 工業相機
• 導航系統顯示器

特性

• 10/12/14/16/18位可編程并行數據寬度
• MAX9258A不需要參考時鐘
• 為視頻和控制通道提供奇偶校驗保護
• 可編程擴頻
• 可編程為HSYNC、VSYNC和時鐘的上升沿或下降沿
• MAX9257A上提供多達10個遠程可編程GPIO
• 失鎖時自動重新同步
• MAX9257A并行時鐘抖動濾波器PLL帶旁路功能
• 直流平衡編碼支持交流耦合
• 5級預加重，適用于長達20m的STP電纜驅動
• 使用片上可編程PRBS發生器和檢查器進行完整性測試
• LVDS I/O符合ISO 10605 ESD保護標準（±10kV接觸放電和±30kV空氣放電放電）
• LVDS I/O符合IEC 61000-4-2 ESD保護標準（±8kV接觸放電和±20kV空氣放電）
• LVDS I/O符合±200V機器型號ESD保護標準
• 工作溫度范圍：–40°C至+105°C
• 節省空間的40引腳TQFN (5mm x 5mm)封裝，帶裸露焊盤，或48引腳LQFP封裝
• +3.3V內核電源和1.8V至3.3V I/O電源

MAX9257A交流電氣特性

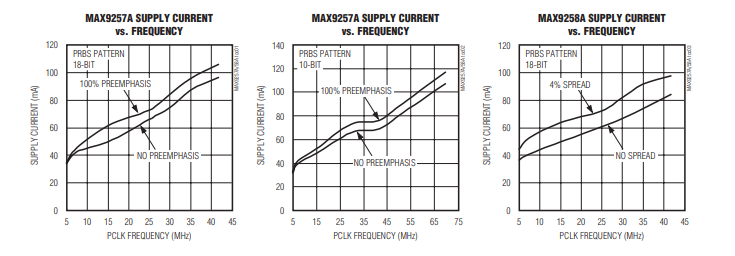

典型操作特性

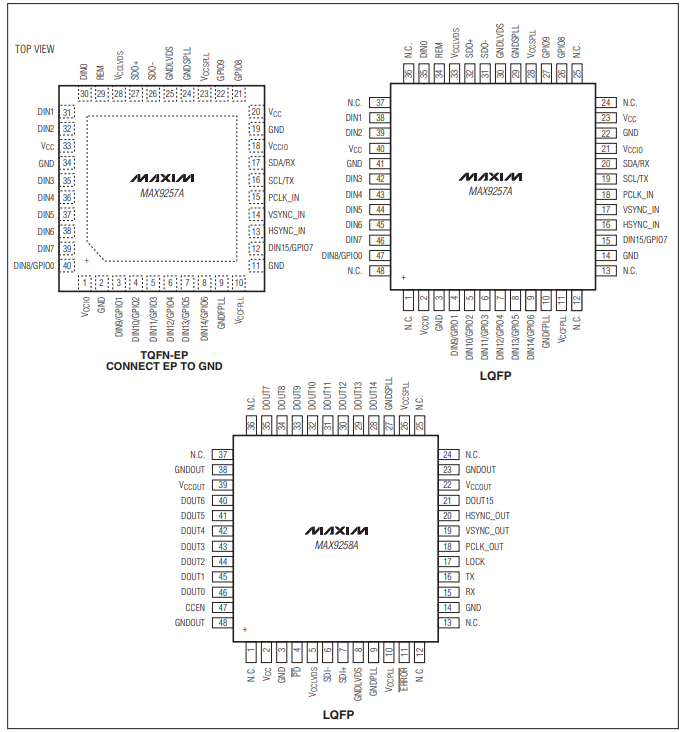

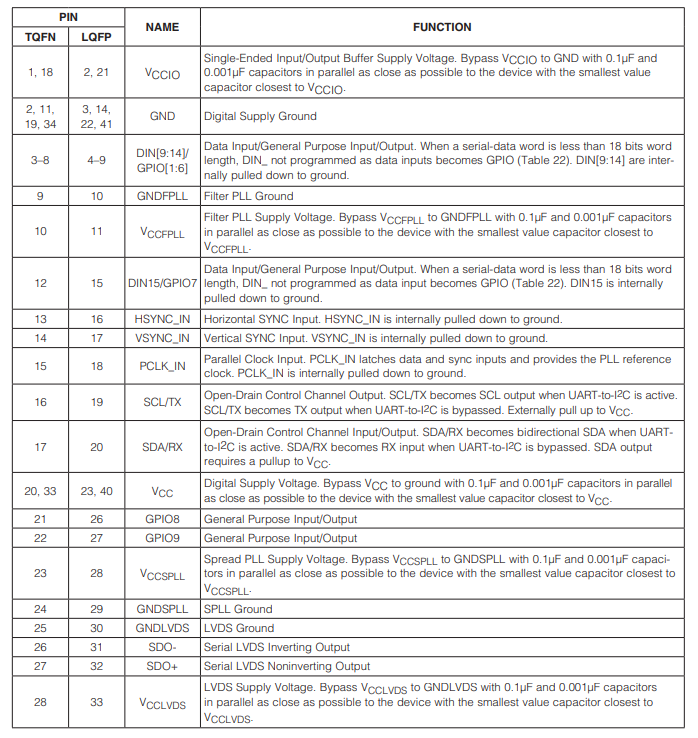

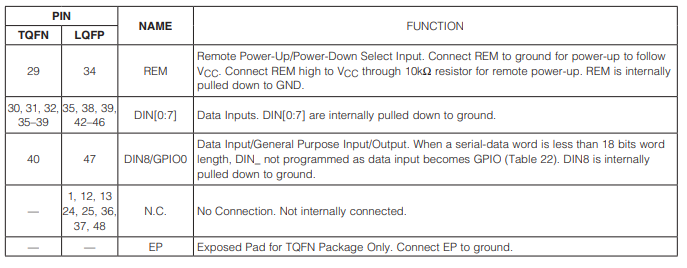

引腳配置描述

詳細說明

MAX9257A序列化器與MAX9258A解序列化器配對，構成完整的數字視頻鏈路。MAX9257A、MAX9258A以及相機等外設中的電子控制單元（ECU）可對啟動時或垂直消隱期間出現的控制通道相位進行編程。MAX9257A與MAX9258A之間的所有控制通道通信均為半雙工UART通信，并進行編碼，以允許通過交流耦合電容器進行傳輸。MAX9257A可通過UART或I2C與外設進行通信。

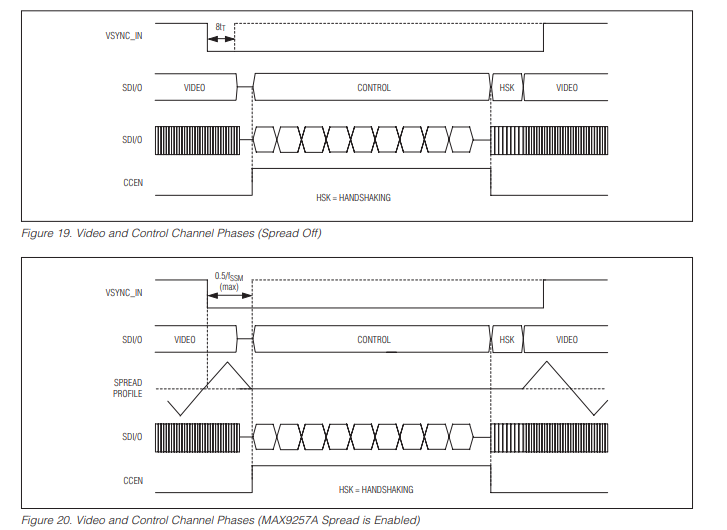

MAX9257A/MAX9258A直流平衡型序列化器和解序列化器的工作頻率范圍為5MHz至70MHz，可對10位、12位、14位和18位并行數據進行編程。這些設備具有兩種操作模式：視頻模式和控制模式（圖19和圖20）。在視頻模式下，MAX9257A接收并行數據，并將其編碼為串行LVDS數據。MAX9258A接收編碼后的串行LVDS數據，并將其轉換為并行輸出數據。MAX9257A設有專用的HSYNC和VSYNC輸入。選定的VSYNC邊沿會使MAX9257A/MAX9258A進入控制模式。控制模式持續八個非重疊的VSYNC邊沿。
