TPS54x38 是一款高效率、高電壓輸入、易于使用的同步降壓轉換器，具有很高的設計靈活性。TPS54x38 具有 3.8V 至 28V 的寬工作輸入電壓范圍，專為由 5V、12V、19V、24V 電源總線軌供電的系統而設計。該器件支持高達 5A、4A、3A 的連續輸出電流和 98% 的最大占空比。
*附件：tps54538.pdf

TPS54x38 使用具有內部補償功能的固定頻率峰值電流控制，可實現快速瞬態響應以及良好的線路和負載調節。通過優化的內部環路補償，該器件無需在較寬的輸出電壓范圍和開關頻率內進行外部補償。集成自舉電容器有助于實現單層 PCB 并減少外部元件數量。

TPS54x38 可實現高度的設計靈活性，RT/SYNC 引腳可設置 200kHz – 2.2MHz 的寬支持開關頻率。該器件具有輕負載條件下的脈沖頻率調制 （PFM）、強制連續導通調制 （FCCM） 選項，以及具有不同 MODE 引腳配置的可調軟啟動 （SS） 時間/電源正常 （PG） 指示器。

TPS54x38 提供保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。TPS54x38 采用 9 引腳 1.5mm × 2.0mm QFN 封裝，引腳布局可用于單層 PCB 布局，結溫的額定溫度范圍為 –40°C 至 150°C。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 28V 輸入電壓范圍
  • 0.6V 至 22V 輸出電壓范圍
  • 高達 5A （TPS54538）、4A （TPS54438）、3A （TPS54338） 連續輸出電流
  • 0.6V ±1% 參考電壓（–40°C 至 150°C）
  • 70ns 和 114ns 最小接通和關斷時間
  • 8us 最大開關導通時間
  • 98% 最大占空比
• 高效率
  • 集成 47mΩ 和 21mΩ MOSFET
  • 28uA 的低靜態電流（典型值）
• 易于使用且設計尺寸小
  • 具有內部補償?shù)姆逯惦娏骺刂颇Ｊ?/li>
  • 200kHz 至 2.2MHz 可選頻率
  • 可與外部時鐘同步（支持相移）：200kHz 至 2.2MHz
  • 輕負載條件下的可選 PFM / FCCM
  • 可選擇可調軟啟動時間，電源良好指示功能
  • 良好的電磁干擾 （EMI） 性能，具有頻率擴頻和優化的引腳排列
  • 高側和低側 MOSFET 的打嗝 OC 限制
  • 針對 OTP、OCP、OVP、UVP 和 UVLO 的非鎖存保護
  • 集成自舉電容器，支持單層 PCB 布局
  • –40°C 至 150°C 工作結溫
  • 1.5mm × 2.0mm QFN 封裝

參數

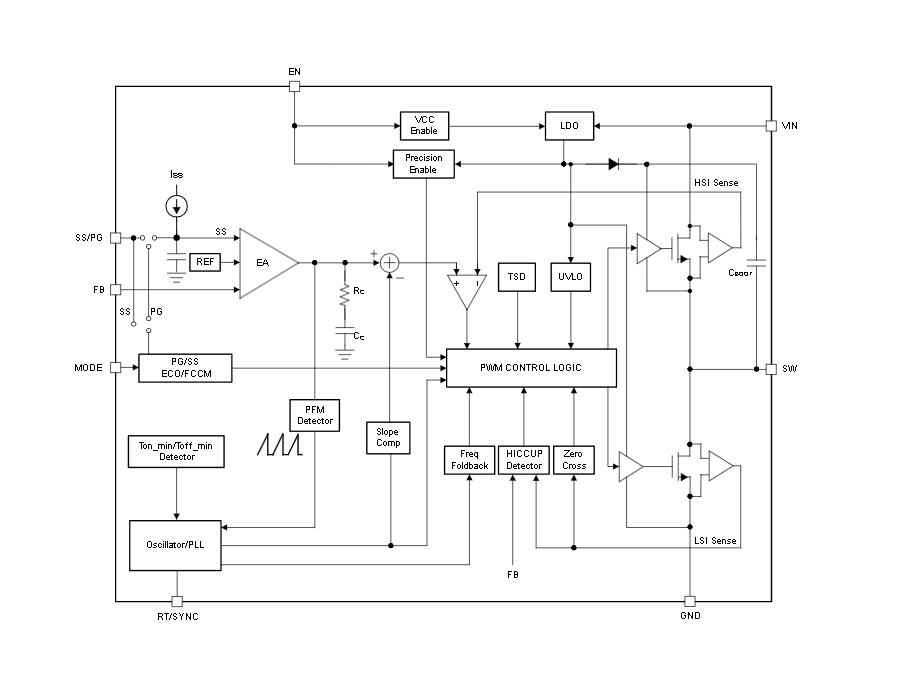

方框圖

1. 產品概述

• ?型號?：TPS54538
• ?類型?：3.8V至28V輸入，5A輸出，同步降壓轉換器
• ?應用領域?：醫療、建筑自動化、測試測量、多功能打印機、便攜式電子設備、有線和無線網絡設備、分布式電源系統等

2. 主要特性

• ?輸入電壓范圍?：3.8V至28V
• ?輸出電壓范圍?：0.6V至22V
• ?輸出電流?：最大5A
• ?開關頻率?：200kHz至2.2MHz可調，支持外部時鐘同步
• ?效率?：高達98%
• ?封裝?：1.5mm x 2.0mm QFN封裝
• ?保護功能?：過熱保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）
• ?操作溫度范圍?：-40°C至150°C

3. 功能特點

• ?工作模式選擇?：支持脈沖頻率調制（PFM）和強制連續導通模式（FCCM），在輕負載條件下提高效率
• ?軟啟動與功率好指示?：通過MODE引腳配置，可選擇軟啟動時間或功率好指示功能
• ?擴頻技術?：減少電磁干擾（EMI）
• ?集成自舉電容?：支持單層PCB布局，減少外部組件數量
• ?高精度參考電壓?：0.6V ±1%參考電壓，提供穩定的輸出電壓反饋

4. 應用與實現

• ?設計靈活性?：通過WEBENCH? Power Designer工具可創建自定義設計
• ?典型應用電路?：提供詳細的電路圖和組件選擇指南
• ?最佳設計實踐?：包括布局建議、電源供應推薦等，確保最佳性能

5. 熱管理

• ?熱關斷?：當結溫超過165°C時自動關斷，防止過熱損壞
• ?熱滯回?：熱關斷后，需冷卻至低于135°C（典型值）才能重新啟動

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、時序要求、應用曲線等
• ?應用報告?：包括設計指南、布局建議等，幫助用戶優化設計
• ?技術支持?：通過TI E2E?支持論壇獲取快速的設計幫助和解答

TPS54538是一款高性能、高效率的同步降壓轉換器，適用于多種需要寬輸入電壓范圍和高輸出電流的應用場景。其靈活的工作模式選擇、全面的保護功能和易于使用的設計工具，使其成為電源管理設計的理想選擇。
