LMR51603 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 300mA 的負載電流。該器件具有 4V 至 65V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。

LMR51603 在 400kHz 和 1.1MHz 開關頻率下工作，以支持使用相對較小的電感器以優化設計尺寸。LMR51603具有脈沖頻率調制（PFM 版本），可在輕負載時實現高效率，強制脈寬調制（FPWM 版本）可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51603.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4V 至 65V 輸入電壓范圍
  • 高達 70V 的輸入瞬態保護
  • 300mA 連續輸出電流
  • 80ns 最小導通時間
  • 固定 400kHz 和 1.1MHz 開關頻率
  • –40°C 至 150°C 結溫范圍
  • 96% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • 固定 3.3V 輸出選項

參數

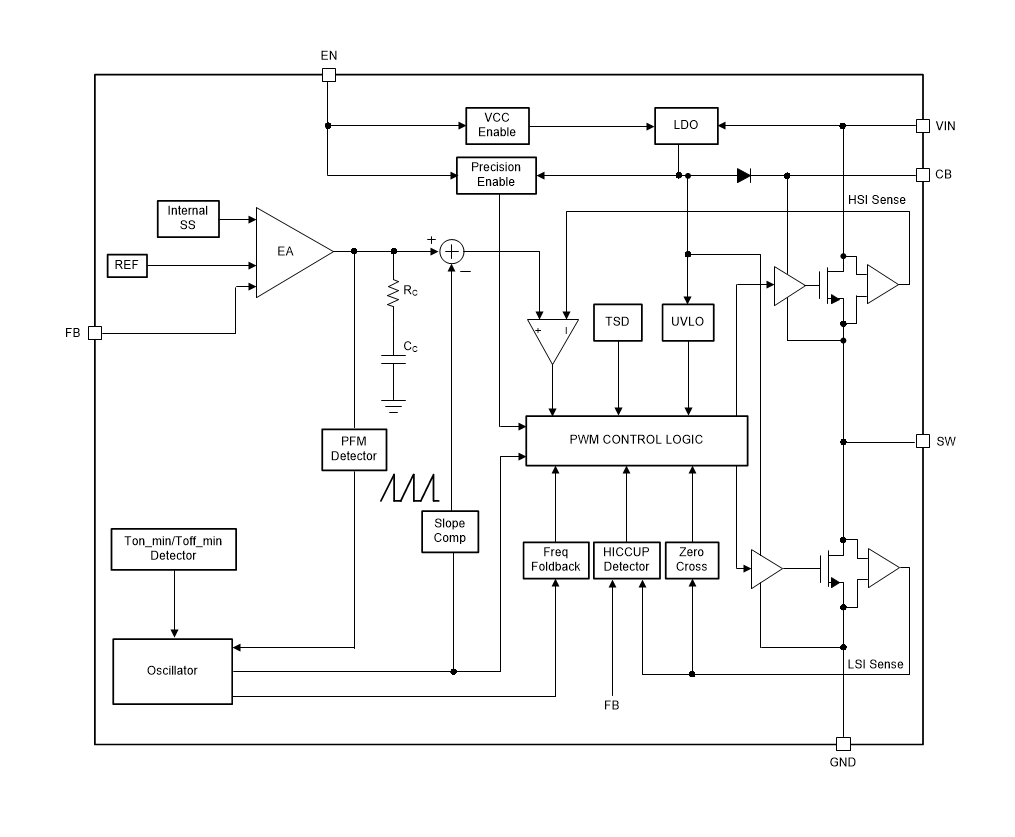

方框圖

1. 產品概述

LMR51603 是一款寬輸入電壓范圍（4V 至 65V）、高效率、易于使用的同步降壓轉換器（Buck Converter），專為工業應用設計，能夠驅動高達300mA的負載電流。

2. 主要特性

• ?功能安全能力?：提供文檔以支持功能安全系統設計。
• ?寬輸入電壓范圍?：4V 至 65V，輸入瞬態保護高達70V。
• ?固定開關頻率?：400kHz 和 1.1MHz。
• ?高效率?：PFM版本在輕載時實現高效率，FPWM版本在全負載范圍內保持恒定頻率和小輸出電壓紋波。
• ?小尺寸與易用性?：集成同步整流、內部補償、固定3.3V輸出選項。
• ?熱保護?：具有熱關斷功能，防止過熱損壞。
• ?多種保護特性?：包括逐周期電流限制、打嗝模式短路保護、欠壓鎖定等。

3. 應用領域

• 大型家用電器
• 可編程邏輯控制器（PLC）、分布式控制系統（DCS）、可編程自動化控制器（PAC）
• 智能電表
• 電源分配

4. 封裝與尺寸

• ?封裝?：SOT-23-6 封裝，尺寸為2.90mm × 2.80mm。

5. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整峰值電流命令實現精確的DC電壓調節。
• ?可調輸出電壓?：使用0.8V參考電壓和電阻分壓器設置輸出電壓。
• ?使能控制?：EN引腳控制設備的開啟和關閉，支持通過電阻分壓器實現精確的欠壓鎖定。
• ?最小導通時間和最小關斷時間?：限制電壓轉換范圍，避免頻率折返。
• ?軟啟動?：內部集成軟啟動電路，防止輸入浪涌電流影響設備。
• ?過流和短路保護?：包括峰值和谷值電感電流限制，以及打嗝模式短路保護。

6. 設計與應用

• ?典型應用電路?：提供了詳細的典型應用電路圖，包括外部組件選擇指南。
• ?布局指南?：建議輸入旁路電容、反饋電阻、輸出電容等的布局，以優化性能和減少EMI。
• ?使用WEBENCH工具?：推薦使用WEBENCH Power Designer工具進行自定義設計，優化效率、占板面積和成本。

7. 文檔與支持

• ?相關文檔?：提供了與LMR51603相關的應用報告、用戶指南和設計期刊鏈接。
• ?支持資源?：包括TI E2E支持論壇，可獲取快速、經驗證的答案和設計幫助。
