小巧玲瓏

頂部散熱貼片IGBT產品介紹

前言

在電子制造領域，傳統插件封裝器件(如TO-247/TO-220)正面臨轉型升級的關鍵節點。盡管這類封裝方案仍占據特定市場份額，但居高不下的生產成本以及勞動密集型的插裝工序，已嚴重制約企業的降本增效需求。為此，具備全自動貼裝優勢的SMD解決方案，正憑借其卓越的工藝兼容性和質量穩定性，成為新一代電子制造的首選方案。

目前，貼片封裝領域中，底部散熱是應用廣泛的散熱方式，例如D2PAK、DPAK等封裝形式，熱量會從芯片傳導至焊接器件的PCB板。然而，由于PCB耐溫性能有限，對于IGBT等高功耗功率器件而言，PCB極易成為散熱瓶頸，制約器件性能發揮。

為解決這一難題，頂部散熱的貼片封裝產品應運而生。該方案通過實現器件與PCB的熱解耦，帶來多重優勢：大幅簡化PCB設計流程，提升設計靈活性;支持更緊湊的PCB布局，顯著提高功率密度;同時有效降低電磁干擾(EMI)，為高性能電子設備的開發提供了可靠保障 。

現如今，頂部散熱貼片封裝產品在伺服變頻領域已逐步落地應用，多個成功案例的出現彰顯了其技術可行性與應用潛力。行業分析普遍認為，憑借顯著的散熱優勢與性能提升，該封裝形式將在未來成為伺服變頻應用方案的主流選擇。基于此，本文將重點聚焦揚杰科技最新推出的頂部散熱貼片封裝產品，深入解析其技術特點與應用價值。

01.產品應用

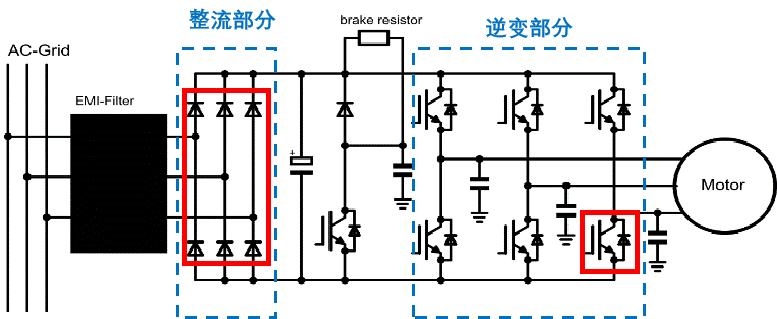

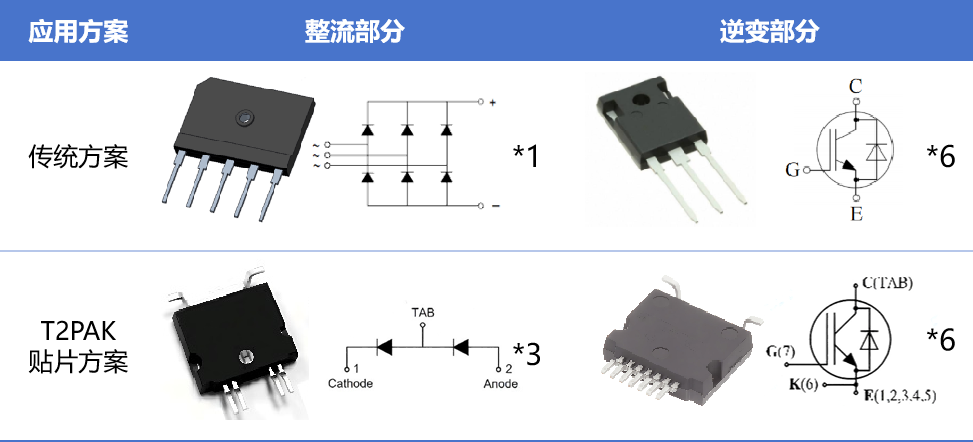

在變頻器應用中，T2PAK封裝有望取代傳統扁橋+TO 247封裝的方案，實現T2PAK封裝的全貼片方案。

02.封裝尺寸優勢

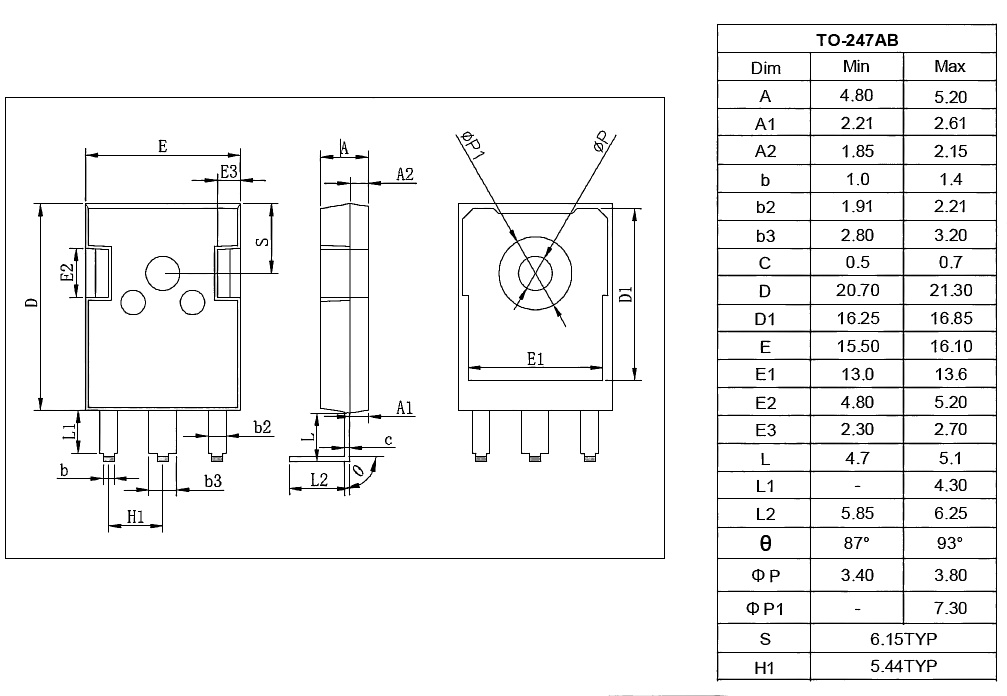

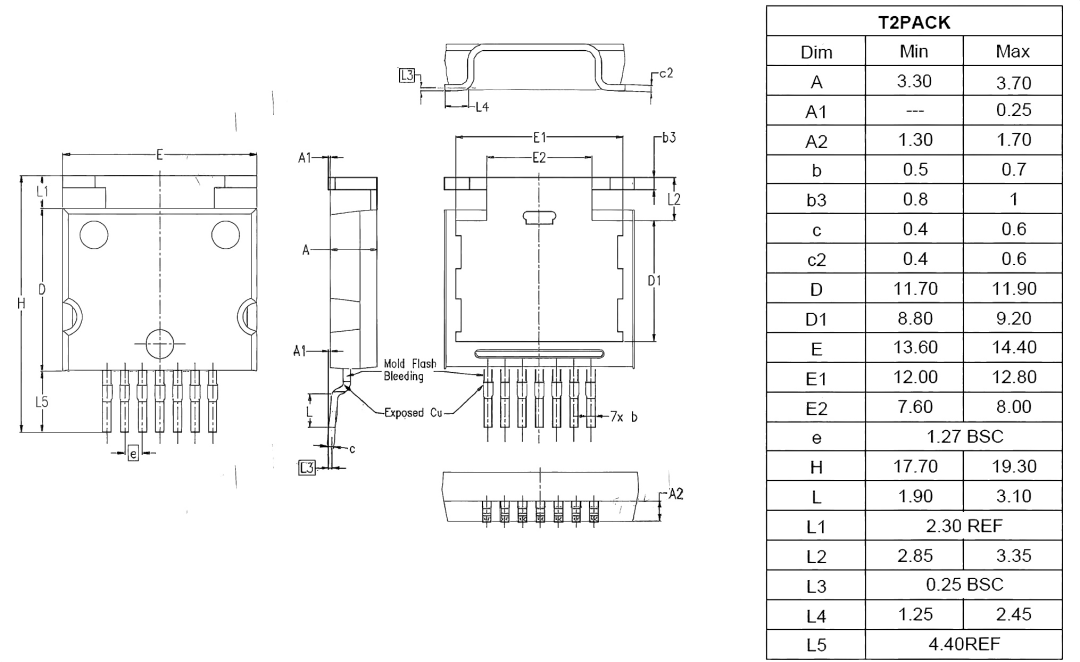

T2PAK本體(14mm*18.5mm)相比TO 247折彎(15.8mm*25mm)投影面積小34.4%。

以PCB板安裝后尺寸來看，T2PAK方案在整體尺寸上減小32%以上。

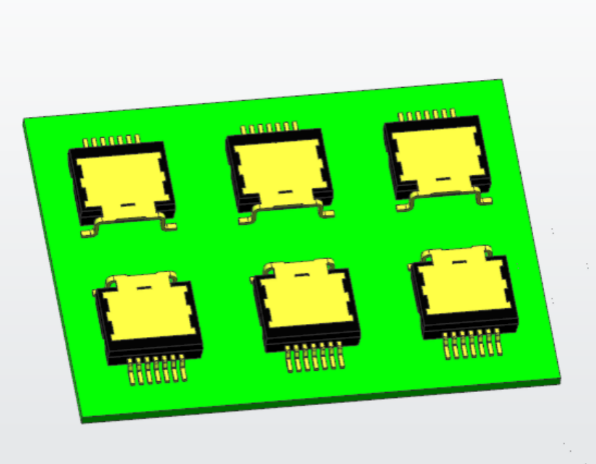

T2PAK貼片安裝布局示意圖

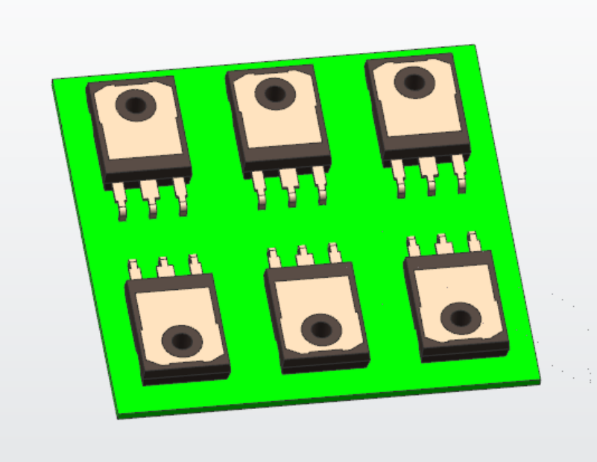

傳統TO 247折彎插件安裝示意圖

03.電學性能優勢

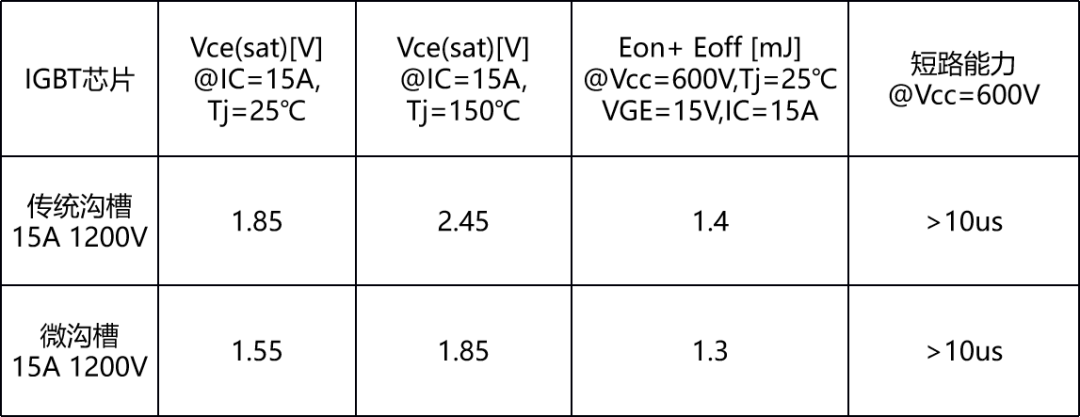

T2PAK封裝均采用微溝槽系列IGBT芯片，實現產品壓降、開關損耗性能的提升，尤其在導通壓降高溫變異度方面優勢明顯，同時依然保持強短路支撐能力。以15A 1200V為例：

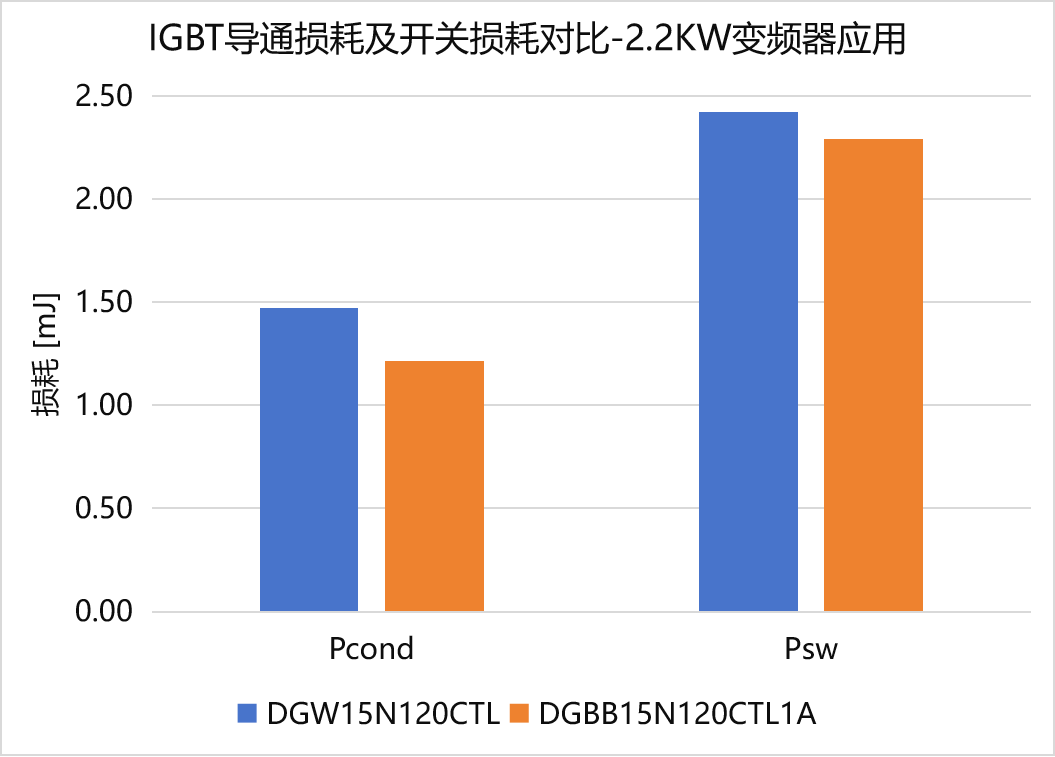

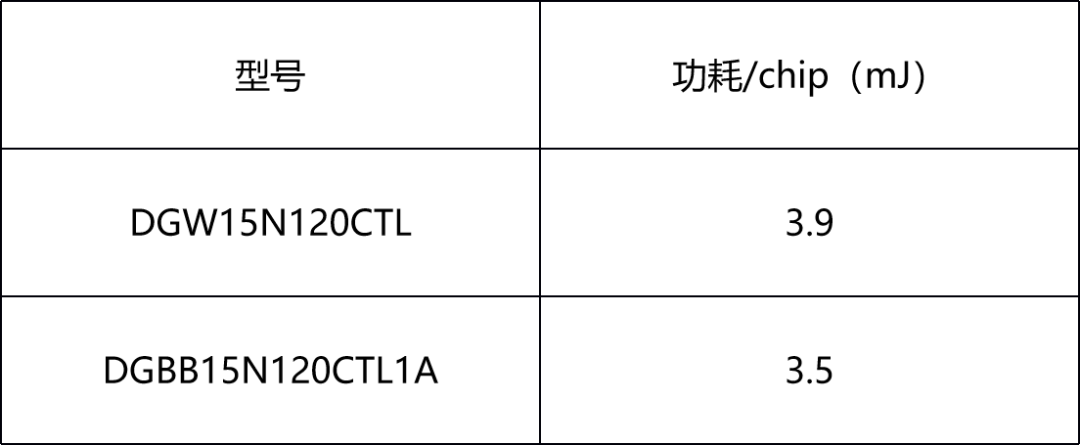

以2.2KW傳統變頻器應用為例(Rg=47ohm,Vge=0-15V,開關頻率fs=8Khz)：

可以看到，新一代微溝槽產品將Vcesat大幅降低，實現了功耗的下降。

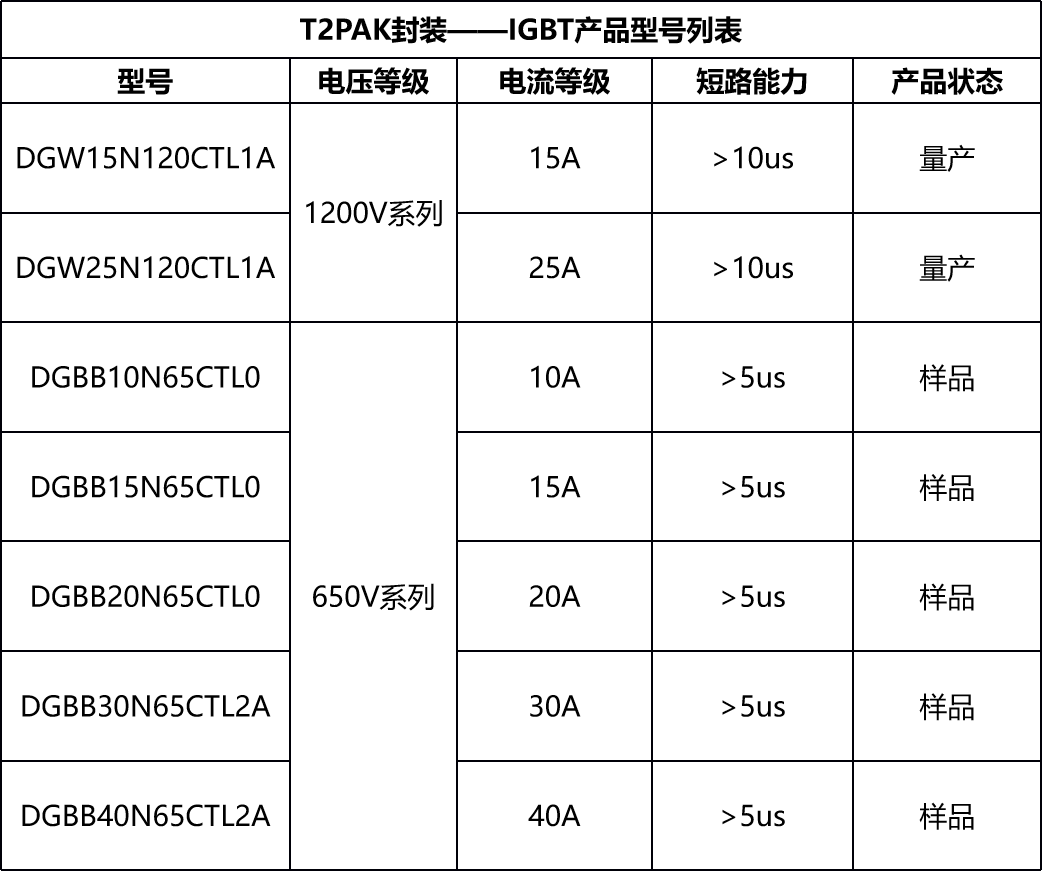

04.產品型號列表

T2PAK封裝可以實現650V及1200V電壓平臺產品的兼容，產品系列豐富：

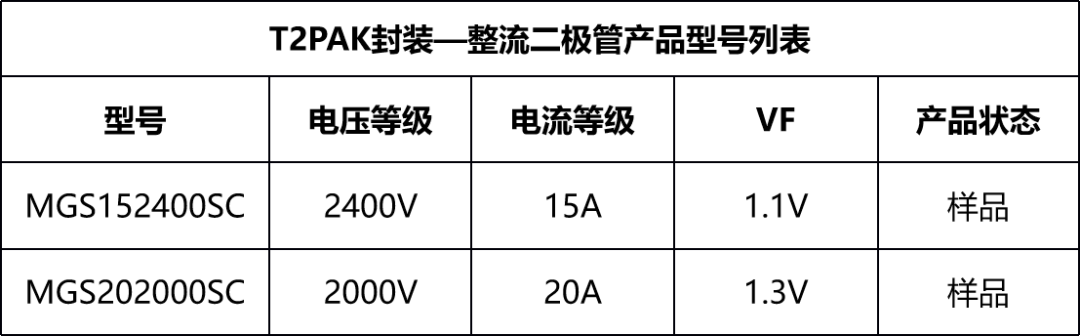

同時，T2PAK封裝可以實現整流半橋結構產品與相應IGBT產品的搭配使用。

頂部散熱貼片封裝在伺服變頻應用領域具有多重優勢，揚杰科技將不斷豐富頂部散熱貼片封裝產品系列，敬請期待!
