概述
ADuM1255 提供兩個開漏通道，一個單向，一個雙向，適用于需要在同一線路上雙向傳輸數據但具有單向時鐘的應用，例如 I^2^C。為了防止閂鎖行為，第 1 側輸出包含特殊緩沖器，可將邏輯低電平電壓調節為 0.64V，并且輸入邏輯低電平閾值比輸出邏輯低電平電壓至少低 50mV。第 2 側具有不調節邏輯低電平輸出電壓的傳統緩沖器。

ADuM1255 在隔離器的第 1 側和第 2 側均具備 2.25V 至 5.5V 獨立電源。該套件的工作頻率高達 2MHz。

ADuM1255 首先對總線引腳進行預充電，然后監視總線狀態以發現空閑總線或檢測 I^2^C 停止條件，再連接第 1 側和第 2 側，從而為第 2 側的熱插拔連接提供無干擾總線連接。

ADuM1255 采用 8 引腳窄體 SOIC 封裝。該套件的額定工作環境溫度范圍為 -40°C 至 +125°C。
數據表：*附件：ADuM1255具有單向SCL、空閑總線交換和低音量的I2C隔離器技術手冊.pdf

應用

• 隔離式 I^2^C/SMBus 接口
• 電池管理系統
• 以太網供電 (PoE)
• 電機控制系統

特性

• 低 V~OL(MAX) 可實現更高的 I^2^C 套件兼容性* 第 1 側：0.69V
  • 第 2 側：0.4V
• 獨立 V DD1 /VDD2 電源范圍支持 3.3V 和 5V 邏輯電壓電平并可實現電平轉換
  • 兩側均為 2.25V 至 5.5V
• 熱插拔第 2 側 I/O 可防止數據損壞
  • 初始第 2 側連接發生在總線空閑或停止狀態
• 雙向 I^ 2^ C 數據傳輸高達 2MHz SCL
• 強大的灌電流能力可降低 RPULL-UP 值，從而實現更快的總線速度
  • 第 1 側：5mA
  • 第 2 側：50mA
• 為數字信號提供穩健的電氣隔離
  • 可持續耐受 (VIOWM)
  • 8 引腳窄體 SOIC：445VRMS
  • 可承受 ±10kV 浪涌，符合 IEC 61000-4-5 標準
  • 具有爬電距離和電氣間隙的封裝
  • 8 引腳窄體 SOIC：4mm
• 安全和法規認證（申請中）
  • IEC60747-17（申請中）
  • 增強型 VIORM 窄體 SOIC：630VPEAK
  • UL 1577（申請中）
  • 8 引腳窄體 SOIC：1 分鐘 3000VRMS
  • IEC/EN/CSA 62368-1（申請中）
  • IEC/EN/CSA 61010-1（申請中）
  • CAN/CSA-C22.2 第 14-18 號（申請中）

簡化應用程序圖

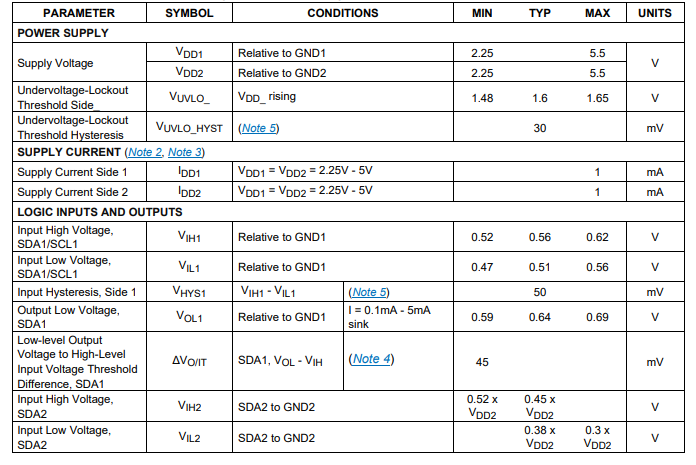

電特性

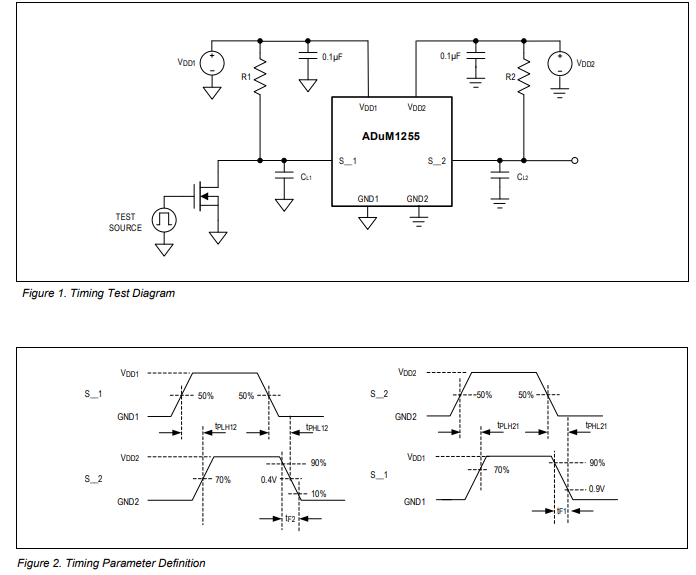

時序圖

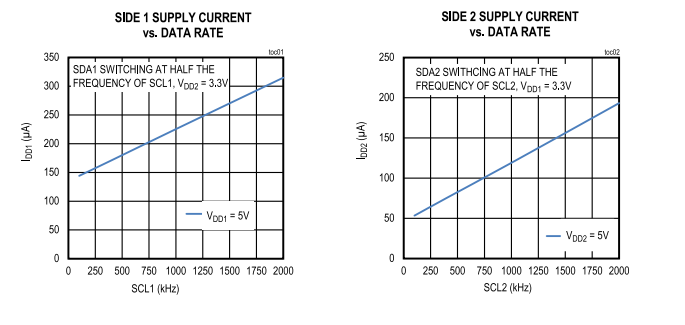

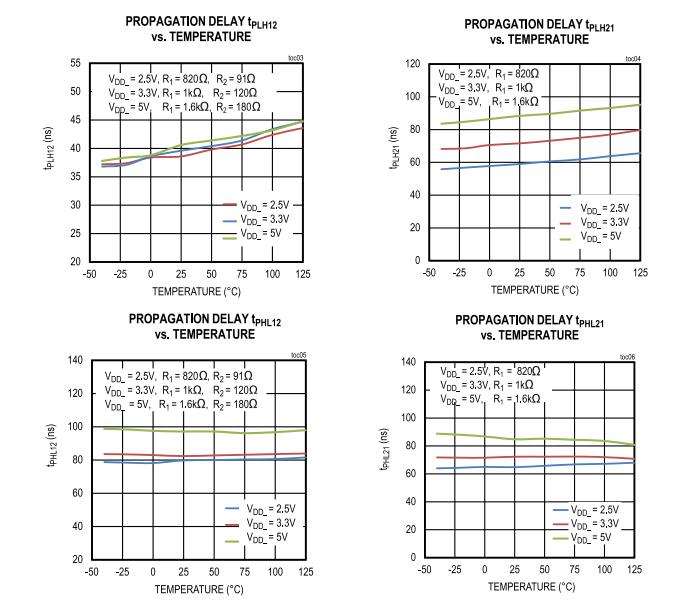

典型操作特性

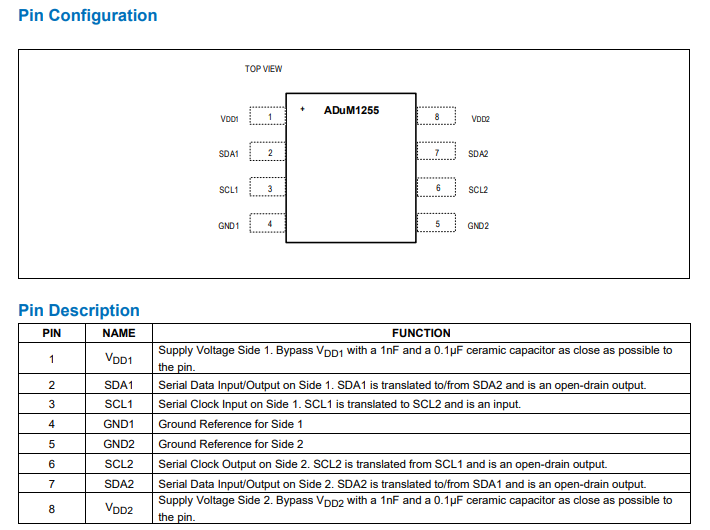

引腳配置描述

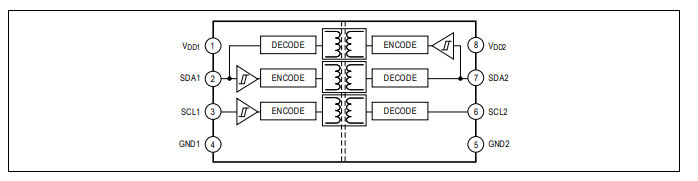

框圖

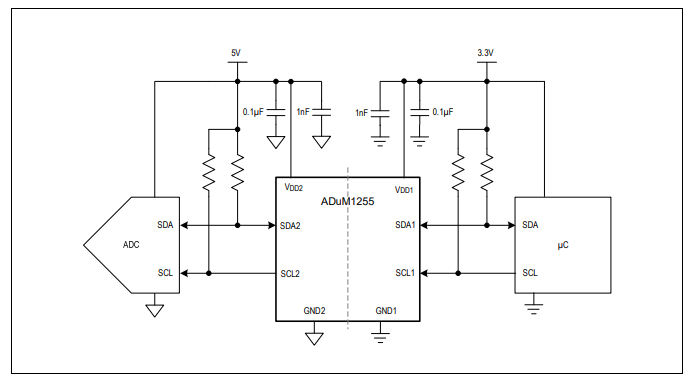

應用電路
