Analog Devices Inc. ADuM1252雙向^I2C^隔離器為要求在同一線路上雙向傳輸數據的應用（如 ^I2C^ ）提供兩個雙向開漏通道。為防止閂鎖操作，第1側輸出包含專用緩沖器，用于調節0.64V邏輯低電壓，輸入邏輯低電平閾值至少比輸出邏輯低電壓低50mV。2側提供傳統緩沖器，無法調節邏輯低電平輸出電壓。超低功耗Vishay ADuM1252還為第2側的熱插拔連接提供無干擾總線連接，具體方法是，在連接第1側和第2側之前，首先對總線引腳進行預充電，然后監控總線狀態是空閑總線還是檢測到^I2C^停止條件。

數據手冊：*附件：Analog Devices Inc. ADuM1252雙向I2C隔離器數據手冊.pdf

Analog Devices ADuM1252在隔離器的第一側和第二側均設有獨立的1.71V至5.5V電源，工作頻率高達2MHz。每側21μA的超低待機電流非常適合用于電池供電系統。這些器件采用8引腳窄體SOIC封裝，額定環境工作溫度范圍為-40°C至+125°C。

特性

• 低VOL(MAX) 可實現更高的^I2C^器件兼容性
  • 0.69V（1側）
  • 0.4V（2側）
• 超低功耗，延長電池壽命，400kHz時每通道142μA（典型值）
• 獨立的寬V DD1 /VDD2 電源范圍支持更多邏輯電壓電平，并支持電平轉換，兩側電源均為1.71V至5.5V
• 增強型熱插拔2側I/O，在總線空閑或停止狀態下連接初始2側，以防止數據損壞
• 高達2MHz SCL的雙向^I2C^數據傳輸
• 用于高級總線拓撲的雙向SCL支持時鐘擴展和跨越隔離柵的多個控制器
• 強大的電流吸收能力可實現更低的RPULL-UP 值，達到更快的總線速度
  • 5mA（1側）
  • 50mA（2側）
• 數字信號的穩固電氣隔離
  • 連續耐受445V RMS （V IOWM ）， 8引腳窄體SOIC封裝
  • 承受±10kV浪涌，符合IEC 61000-4-5
  • 4mm爬電距離和電氣間隙、8窄體SOIC封裝
• 待認證安全和法規
  • IEC60747-17，增強的V IORM （窄體SOIC封裝）：630VPEAK
  • UL 1577（8引腳窄體SOIC封裝）：3000VRMS 持續1分鐘
  • IEC/EN/CSA 62368-1
  • IEC/EN/CSA 61010-1
  • CAN/CSA-C22.2第14-18號

應用

• 隔離的 ^I2C^ /SMBus接口
• 電池管理系統
• 以太網供電 (PoE)
• 電機控制系統

規范

• 電源電壓范圍：1.71 V至5.5 V
• 欠壓閉鎖閾值側：1.48V至1.65V
• 欠壓閉鎖閾值遲滯：30mV（典型值）
• 典型輸入電容：5pF
• 漏電流：±10 μA
• 共模瞬態抑制：200kV/μs（最小值）
• 最大數據速率：2MHz（最小值）
• 工作溫度范圍：-40 °C至+125 °C
• 結溫：+150 °C

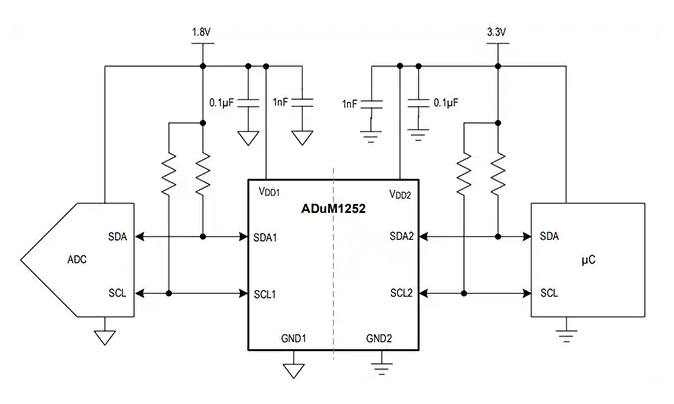

典型應用電路

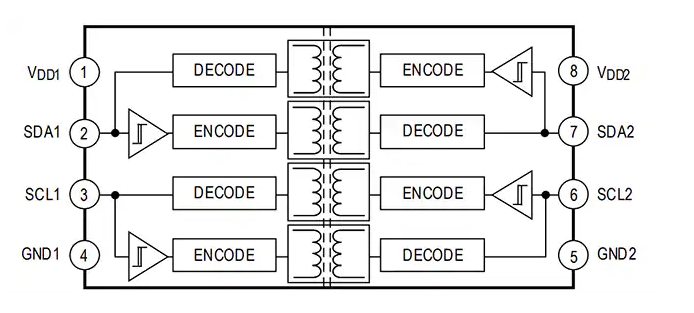

功能圖
