單芯片解決方案,開啟全新體驗——W55MH32 高性能以太網單片機
W55MH32是WIZnet重磅推出的高性能以太網單片機,它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身,具體來說,一顆W55MH32內置高性能Arm? Cortex-M3核心,其主頻最高可達216MHz;配備1024KB FLASH與96KB SRAM,滿足存儲與數據處理需求;集成TOE引擎,包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY,擁有獨立的32KB以太網收發緩存,可供8個獨立硬件socket使用。如此配置,真正實現了All-in-One解決方案,為開發者提供極大便利。
在封裝規格上,W55MH32 提供了兩種選擇:QFN68和QFN100。
W55MH32Q采用QFN68封裝版本,尺寸為8x8mm,它擁有36個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、3個串口、2個SPI接口(其中1個帶I2S接口復用)、1個CAN以及1個USB2.0。在保持與同系列其他版本一致的核心性能基礎上,僅減少了部分GPIO以及SDIO接口,其他參數保持一致,性價比優勢顯著,尤其適合網關模組等對空間布局要求較高的場景。緊湊的尺寸和精簡化外設配置,使其能夠在有限空間內實現高效的網絡連接與數據交互,成為物聯網網關、邊緣計算節點等緊湊型設備的理想選擇。 同系列還有QFN100封裝的W55MH32L版本,該版本擁有更豐富的外設資源,適用于需要多接口擴展的復雜工控場景,軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。
此外,本W(wǎng)55MH32支持硬件加密算法單元,WIZnet還推出TOE+SSL應用,涵蓋TCP SSL、HTTP SSL以及MQTT SSL等,為網絡通信安全再添保障。
為助力開發者快速上手與深入開發,基于W55MH32Q這顆芯片,WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片,借助一根USB C口數據線,就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出,拓展功能也大幅提升,便于開發者全面評估芯片性能。
若您想獲取芯片和開發板的更多詳細信息,包括產品特性、技術參數以及價格等,歡迎訪問官方網頁:http://www.w5500.com/,我們期待與您共同探索W55MH32的無限可能。
第二十章 BKP
1 BKP 簡介
備份寄存器是 42 個 16 位的寄存器,可用來存儲 84 個字節的用戶應用程序數據。他們處在備份域里,當 VDD 電源被切斷,他們?nèi)匀挥?VBAT 維持供電。當系統在待機模式下被喚醒,或系統復位或電源復位時,他們也不會被復位。
此外,BKP 控制寄存器用來管理侵入檢測和 RTC 校準功能。復位后,對備份寄存器和 RTC 的訪問被禁止,并且備份域被保護以防止可能存在的意外的寫操作。
執行以下操作可以使能對備份寄存器和 RTC 的訪問。
?通過設置寄存器 RCC_APB1ENR 的 PWREN 和 BKPEN 位來打開電源和后備接口的時鐘。
?電源控制寄存器(PWR_CR)的 DBP 位來使能對后備寄存器和 RTC 的訪問。
2 BKP 特性
?數據后備寄存器。
?用來管理防侵入檢測并具有中斷功能的狀態/控制寄存器。
?用來存儲 RTC 校驗值的校驗寄存器。
?在 PC13 引腳(當該引腳不用于侵入檢測時)上輸出 RTC 校準時鐘,RTC 鬧鐘脈沖或者秒脈沖。
3 BKP 功能描述
3.1 侵入檢測
當 TAMPER 引腳上的信號從'0'變成'1'或者從'1'變成'0'(取決于備份控制寄存器 BKP_CR 的 TPAL 位),會產生一個侵入檢測事件。侵入檢測事件將所有數據備份寄存器內容清除。然而為了避免丟失侵入事件,侵入檢測信號是邊沿檢測的信號與侵入檢測允許位的邏輯與,從而在侵入檢測引腳被允許前發生的侵入事件也可以被檢測到。
?當 TPAL=0 時:如果在啟動侵入檢測 TAMPER 引腳前(通過設置 TPE 位)該引腳已經為高電平,一旦啟動侵入檢測功能,則會產生一個額外的侵入事件(盡管在 TPE 位置'1'后并沒有出現上升沿)。
?當 TPAL=1 時:如果在啟動侵入檢測引腳 TAMPER 前(通過設置 TPE 位)該引腳已經為低電平,一旦啟動侵入檢測功能,則會產生一個額外的侵入事件(盡管在 TPE 位置'1'后并沒有出現下降沿)。
設置 BKP_CSR 寄存器的 TPIE 位為'1',當檢測到侵入事件時就會產生一個中斷。在一個侵入事件被檢測到并被清除后,侵入檢測引腳 TAMPER 應該被禁止。然后,在再次寫入備份數據寄存器前重新用 TPE 位啟動侵入檢測功能。這樣,可以阻止軟件在侵入檢測引腳上仍然有侵入事件時對備份數據寄存器進行寫操作。這相當于對侵入引腳 TAMPER 進行電平檢測。
注:當 VDD 電源斷開時,侵入檢測功能仍然有效。為了避免不必要的復位數據備份寄存器,TAMPER 引腳應該在片外連接到正確的電平。
3.2 RTC 校準
為方便測量,RTC 時鐘可以經 64 分頻輸出到侵入檢測引腳 TAMPER 上。通過設置 RTC 校驗寄存器(BKP_RTCCR)的 CCO 位來開啟這一功能。通過配置 CAL[6:0]位,此時鐘可以最多減慢 121ppm。
4 例程設計
4.1 BKP_BackupData
?UART 通信模塊UART_Configuration函數:使能 USART1 和 GPIOA 時鐘,配置 GPIO 引腳用于 UART 通信,初始化 USART 參數(波特率、數據位、停止位等),并使能 USART1。
······重定向printf函數:通過SER_PutChar和fputc函數將printf輸出重定向到 USART1,方便通過串口輸出調試信息。
?備份寄存器操作模塊WriteToBackupReg函數:將一系列遞增的數據寫入備份寄存器。數據從FirstBackupData開始,每個寄存器的值遞增0x5A。
······CheckBackupReg函數:檢查備份寄存器中的數據是否與預期一致。若所有寄存器的數據都正確,返回 0;若有不一致,返回第一個不一致的寄存器索引加 1。
?主函數模塊初始化系統時鐘、延時函數和 UART。
?使能備份寄存器和電源管理外設的時鐘,清除備份寄存器標志。
?輸出系統時鐘信息和測試提示信息。
?檢查復位標志RCC_FLAG_PORRST:若該標志置位,表明是 POR/PDR 復位,調用WriteToBackupReg函數寫入數據,并輸出寫入成功信息。
······ 若該標志復位,調用CheckBackupReg函數檢查數據,并根據檢查結果輸出相應信息。
?進入無限循環,保持程序運行。
4.2 BKP_Tamper
該例程是一個基于 W55MH32 的備份寄存器(Backup Registers)測試程序,用于驗證備份寄存器的數據保存功能及篡改檢測(Tamper Detection)機制。以下是程序的主要工作流程總結:
1. 初始化階段
(1)使能電源和備份域時鐘
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
開啟電源控制(PWR)和備份域(BKP)的時鐘,為后續操作做準備。
(2)延時函數和串口初始化
delay_init(); UART_Configuration(115200);
?delay_init():初始化延時函數。
?UART_Configuration(115200):配置串口 1,波特率為 115200,用于調試信息輸出。
(3)獲取并打印時鐘信息
RCC_GetClocksFreq(&clocks); printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn", ...);
獲取并打印系統各總線時鐘頻率,便于調試。
2. 備份域配置
(1)使能備份區域訪問
PWR_BackupAccessCmd(ENABLE);
允許訪問備份寄存器和 RTC 寄存器。
(2)配置篡改檢測功能
BKP_TamperPinCmd(DISABLE); BKP_ITConfig(DISABLE); BKP_TamperPinLevelConfig(BKP_TamperPinLevel_Low); BKP_ClearFlag();
?禁用篡改引腳和中斷,設置引腳觸發電平為低。
?清除備份域標志位。
(3)重新使能篡改檢測
BKP_ITConfig(ENABLE); BKP_TamperPinCmd(ENABLE);
使能篡改中斷和引腳檢測功能。
3. 寫入備份寄存器
(1)寫入數據
WriteToBackupReg(0xA53C);
向 42 個備份寄存器寫入遞增數據(起始值 0xA53C,每個寄存器遞增 0x5A)。
示例寫入值:0xA53C, 0xA596, 0xA5F0, ..., 0xA53C + 41×0x5A。
4. 驗證數據完整性
(1)檢查寫入結果
if (CheckBackupReg(0xA53C) == 0x00) printf("Backup Data Write Successn"); else printf("Backup Data Write Failn");
CheckBackupReg() 函數遍歷所有備份寄存器,驗證數據是否與期望值一致。
若所有寄存器正確,打印成功信息;否則打印失敗并返回錯誤寄存器索引。
5. 篡改檢測機制
(1)中斷配置
NVIC_Configuration();
配置篡改中斷(TAMPER_IRQn)的優先級為搶占優先級 0,子優先級 0。
(2)中斷處理函數
void TAMPER_IRQHandler(void) { if (IsBackupRegReset() == 0) printf("Backup Tameper Attackn"); // 所有寄存器被復位,檢測到篡改 else printf("Backup Tameper No Attackn"); // 寄存器數據正常 // 清除標志并重新使能篡改檢測 }

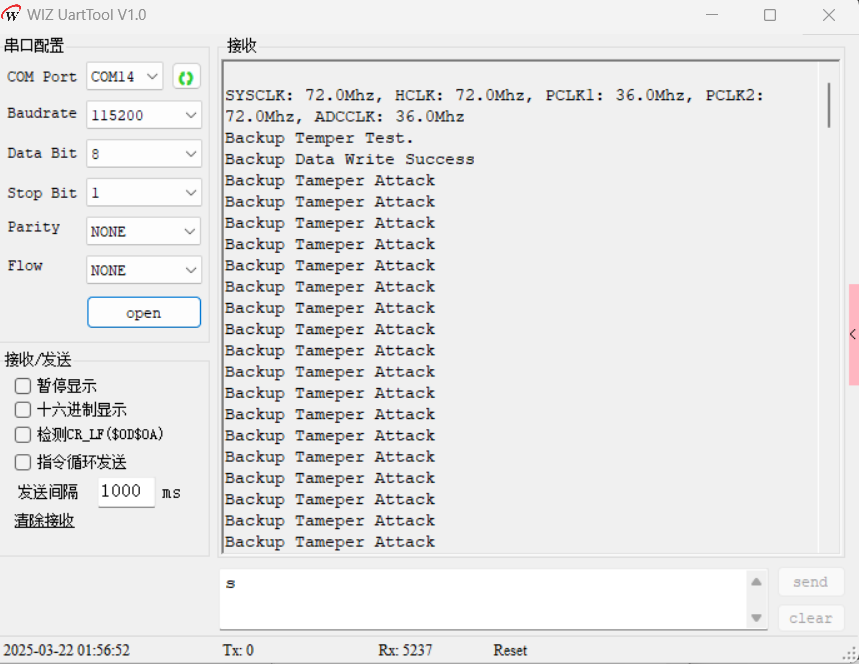

?當篡改引腳(默認 PB12)檢測到低電平觸發時,觸發中斷。
?通過 IsBackupRegReset() 檢查所有備份寄存器是否被復位:若全為 0x0000,說明數據被清除,報告攻擊。
······否則,認為數據正常。
5 下載驗證
5.1 BKP_BackupData
程序啟動

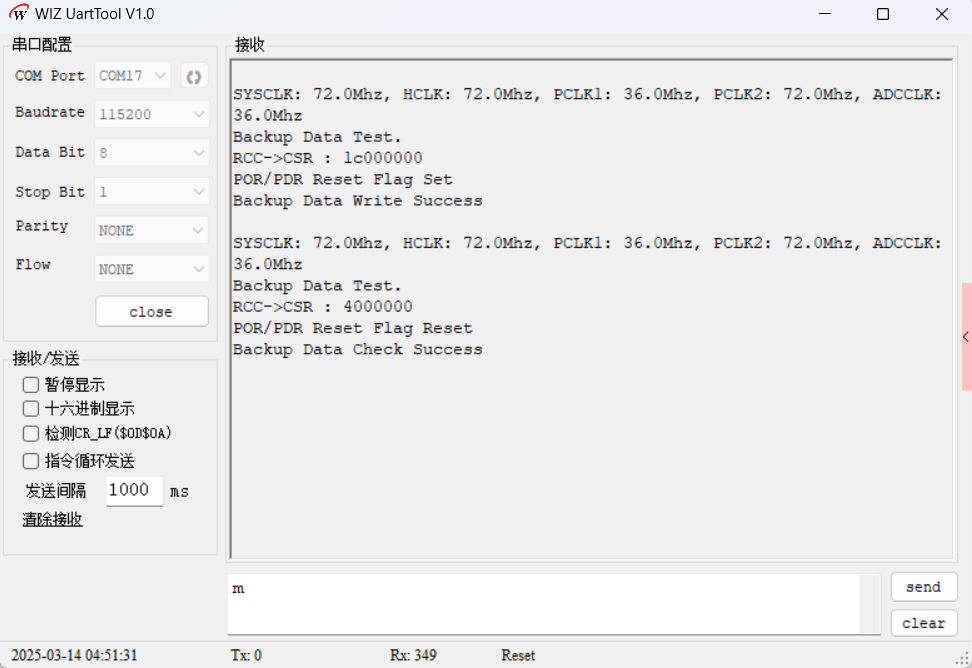

?串口輸出系統時鐘頻率信息,包含 SYSCLK、HCLK、PCLK1、PCLK2 和 ADCCLK 的頻率,幫助確認系統時鐘配置是否正確。
?顯示 “Backup Data Test.”,表明開始進行備份數據測試。
?輸出RCC->CSR寄存器的值。
上電復位或掉電復位情況
?若檢測到 POR/PDR 復位標志(RCC_FLAG_PORRST)置位,串口輸出 “POR/PDR Reset Flag Set”。
?隨后調用WriteToBackupReg函數向備份寄存器寫入數據,完成后串口輸出 “Backup Data Write Success”。
非上電復位或掉電復位情況
?若檢測到 POR/PDR 復位標志復位,串口輸出 “POR/PDR Reset Flag Reset”。
?調用CheckBackupReg函數檢查備份寄存器中的數據:若數據檢查成功,串口輸出 “Backup Data Check Success”。
······若數據檢查失敗,串口輸出 “Backup Data Check Fail”。
程序持續運行
完成上述操作后,程序進入無限循環,持續運行但不再有其他輸出,除非系統再次發生復位觸發相應操作。
5.2 BKP_Tamper
WIZnet 是一家無晶圓廠半導體公司,成立于 1998 年。產品包括互聯網處理器 iMCU?,它采用 TOE(TCP/IP 卸載引擎)技術,基于獨特的專利全硬連線 TCP/IP。iMCU? 面向各種應用中的嵌入式互聯網設備。
WIZnet 在全球擁有 70 多家分銷商,在香港、韓國、美國設有辦事處,提供技術支持和產品營銷。
香港辦事處管理的區域包括:澳大利亞、印度、土耳其、亞洲(韓國和日本除外)。
