日清紡微電子推出的新品NL9620是日本首款用于工業設備的高精度儀表放大器(工作電壓為±2.3V至±18V)，宣布從今天開始上市。

工業設備的測量儀器需要更高精度的監控，因此通常使用專用傳感器。所以，即使在處理微小的差分輸入信號時，也需要具有良好的精度和可靠性的“儀表放大器”。 至今為止，在這個領域都是依賴于日本以外其他國家的產品，而本產品卻是日本國內首家實現商業化的儀表放大器IC。該產品在多年積累的高精度運算放大器電路設計技術的基礎上，結合了獨有的工藝技術、修調技術和封裝技術，成功實現了高水平的最佳性能。

本產品是專為能在嘈雜、惡劣的測量環境中穩定工作而設計的，具有高共模抑制比（110 dB以上，通常為 130 dB @G=100）和出色的 EMC性能。此外，其低輸入失調電壓（125μV max.）和低失調電壓漂移（1μV/°C max.※2）可實現高精度測量。并且，支持±2.3V至±18V的寬電源電壓范圍，可以靈活地組裝到各種設備中。還有，只需一個外置電阻即可將增益設置為1倍至10,000倍，從而簡化設計，并有助于提高客戶產品的精度和減少開發工時。

另外，我們還提供產品導入后的技術支持等售后服務，您盡可以放心使用。

※1本公司的調查，截至2025年5月

※2EMP-8-AN封裝

本產品采用的是小型VSP-8-AF封裝（2.8 x 2.9 x 1.2mm）和即將開發的EMP-8-AN封裝（3.9 x 5.0 x 1.65mm）。

應用示例

各種傳感器放大器：應變計、熱電堆、流量傳感器 等

換能器接口、稱重儀

產品特點

1.實現基于高匹配精度的高共模抑制比（CMRR）

本產品采用高精度修調技術，實現了130dB typ.（110dB min.）@G=100的高共模信號抑制比。下圖顯示了本產品與其他公司代表性產品的比較。即使共模輸入電壓波動很大，儀表放大器的輸出電壓波動也可以降至最小，從而實現高CMRR性能。因此，即使在共模信號噪聲較多的環境中也能穩定工作，從而有助于提高客戶產品的精度，實現高精度。

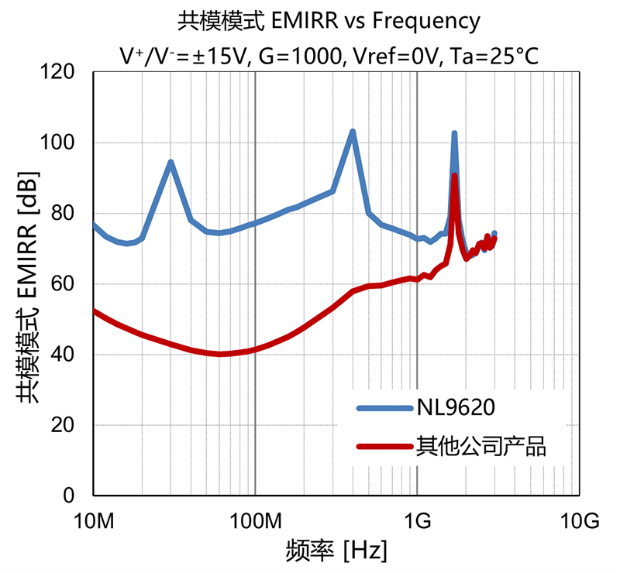

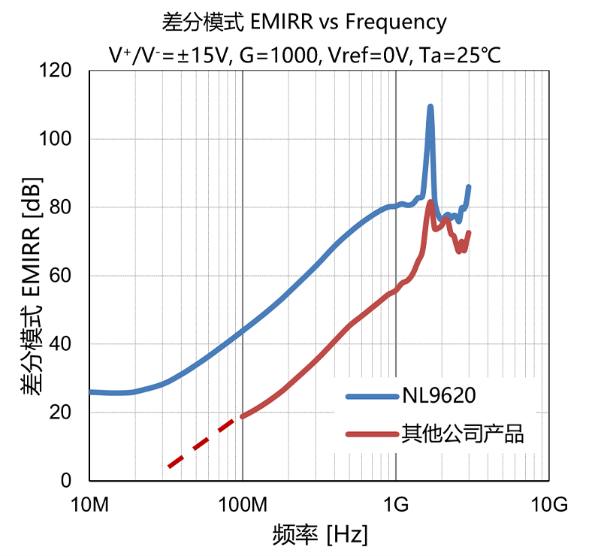

2.實現高EMC性能

本產品的高EMC性能有助于降低返工風險，實現應用設備的穩定運行，即使用在工業設備傳感器或廠房等嚴酷的環境中也可以放心使用。

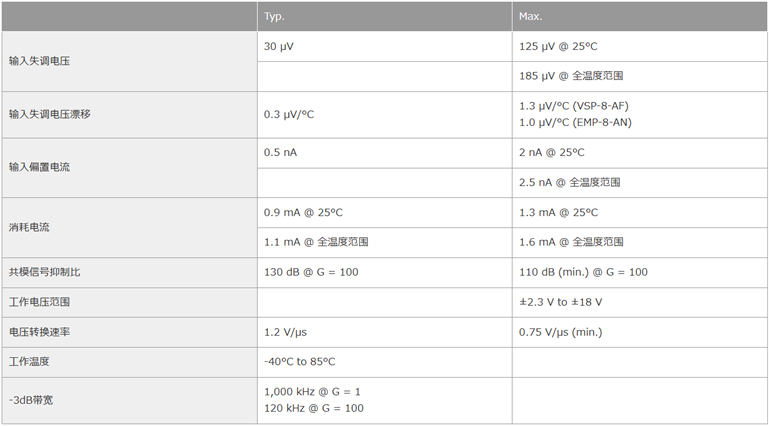

主要性能指標（詳情請參閱產品數據表）
