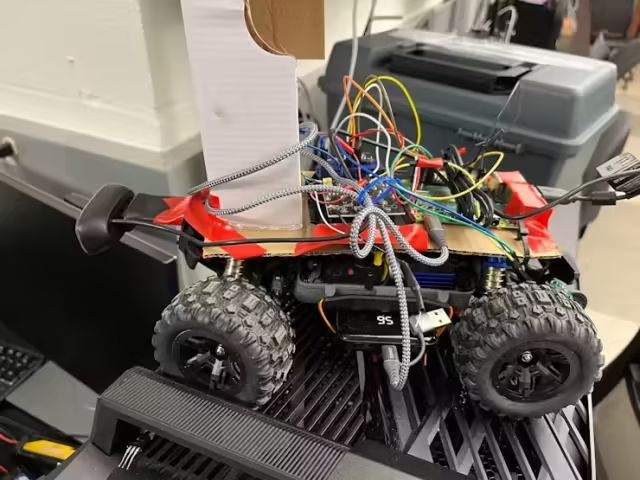

團隊致力于編程一輛自主遙控車/玩具車，使其能夠沿車道行駛并在紅色停車標志處停下。

本項目所用物品

硬件組件

羅技 HD Pro 網絡攝像頭 x 1

樹莓派4B x 1

光學速度編碼器 x 1

便攜式充電器 x 1

軟件應用與在線服務

OpenCV——開源計算機視覺庫

手工工具與制造設備

無繩電鉆/驅動器

銼刀

通用電烙鐵

項目背景

在本項目中，我們成功利用樹莓派的能力，結合速度編碼器和數模轉換器（DAC）進行運動控制，分別通過內核空間的gpiod驅動和Adafruit的I2C函數進行接口連接，從而創建了一輛能夠保持車道的遙控車。我們使用網絡攝像頭和OpenCV方法實現了車輛的車道保持能力，使車輛能夠通過PD控制熟練地檢測并自主跟隨車道標記。車輛保持在車道范圍內，在第一次看到紅色（即第一個停車標志）時停下，3秒后再次啟動，并在遇到第二個停車標志（第二次看到紅色）時永久停止。

本項目參考了用戶raja_961在AutoDesk Instructables上的項目：

“使用樹莓派和OpenCV的自主車道保持車”。Instructables。

網址：https://www.instructables.com/Autonomous-Lane-Keeping-Car-Using-Raspberry-Pi-and/

此外，我們還參考了此Hackster項目以指導我們的停車標志檢測邏輯。

https://www.hackster.io/beagle-bone-baja-blast/beagle-bone-baja-blast-eae48e

為了優化車道保持遙控車的性能，我們在攝像頭的分辨率上做出了戰略性決策。盡管原生分辨率為1280x720，但我們明智地將其降為176x144。這一調整在計算機視覺功能所需的細節與我們的樹莓派4的處理能力之間取得了平衡。選擇更高的分辨率會損害幀生成率，而幀生成率是實時響應性的關鍵因素。

我們通過實時數據分析過程精心指導了預定義比例增益和微分增益值的調優，該過程涉及比較程序期望的轉向角度與實際轉向角度，并將其與車輛PD控制前后的轉向值進行比較。由此，我們確定了給定的kp和kd值變化將在車輛的實際轉向中產生多大影響。在嘗試了各種比例增益值后，我們確定了kp = 0.08的最佳初始增益，以確保車輛對車道偏離做出準確響應。微分增益旨在抵消比例分量引起的振蕩，被設置為kd = 0.3 * kp。在反饋回路中同時使用這兩個分量，我們的代碼根據計算出的偏差動態調整轉向量。偏差計算為期望轉向角度與預定義角度（本例中為90度）之間的差值。

停車標志邏輯涉及停車標志檢測、第一個和第二個停車標志的處理以及計時。攝像頭每隔幾幀就會定期掃描紅色地面（模擬停車標志）。一旦檢測到第一個停車標志（通過攝像頭有限區域內存在一系列RGB值來表示），車輛將暫停計算出的3秒鐘。在此間隔后，車輛將平穩恢復速度。為了防止在第一個停車標志后立即檢查第二個停車標志，我們引入了故意延遲。這確保了第二個停車標志僅在定義的寬限期后才被考慮。一旦開始，檢測到第二個停車標志將促使車輛永久停止。這一復雜的邏輯增強了車輛對交通信號的響應性和遵守性。

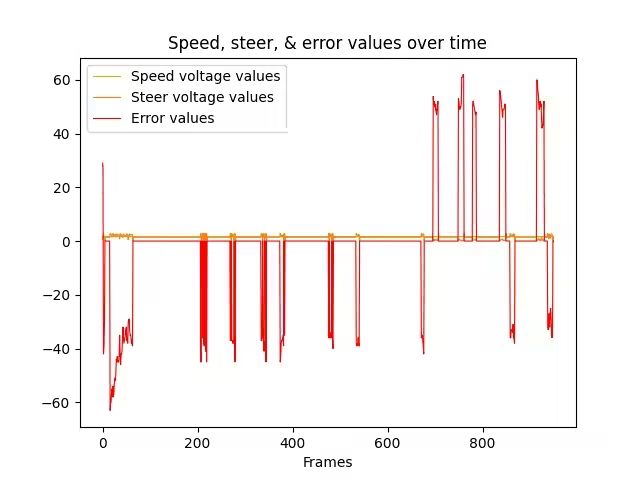

以下圖表顯示了車輛在賽道上單次運行過程中誤差、轉向電壓和速度電壓隨時間（幀數）的變化：

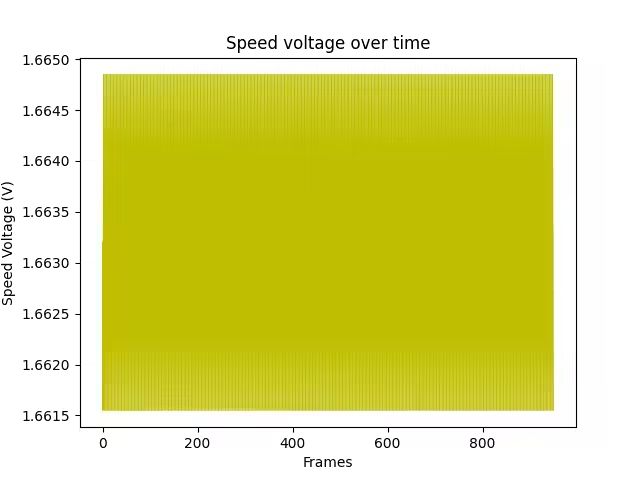

聚焦于速度電壓值：

（圖表顯示，基于編碼器定時，速度電壓有非常微小的波動變化，這與我們的預期一致）

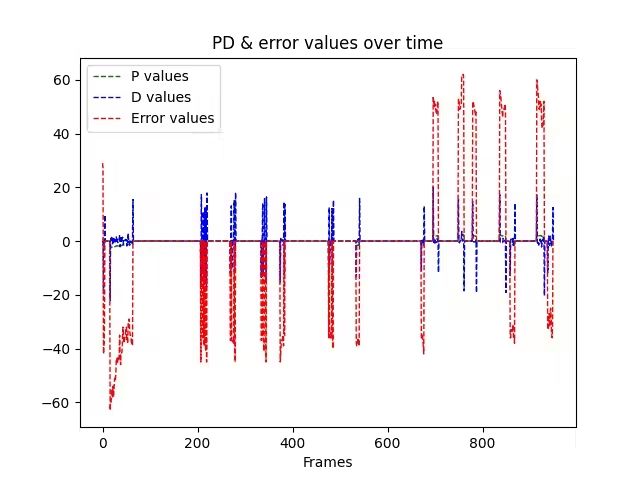

以下圖表顯示了車輛在賽道上單次運行過程中誤差、比例響應和微分響應隨時間（幀數）的變化：

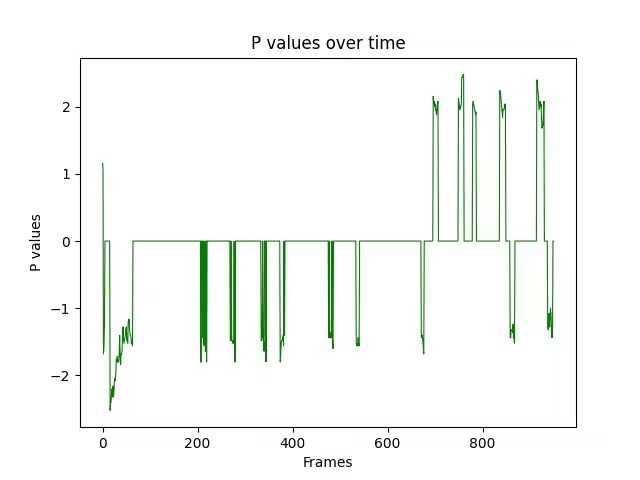

聚焦于比例增益值：
