在半導體這個以納米級精度著稱的行業里,一顆肉眼難辨的塵埃都可能導致數萬元晶圓報廢。
但比物理污染更隱蔽的,是生產流程中的"數據污染"——人工抄錄ID錯位、工藝參數追溯斷層、設備信息孤島...這些隱形殺手正蠶食著芯片制造的良率與效率。
半導體制造正經歷從"經驗驅動"到"數據驅動"的范式轉移!
半導體工廠的兩大隱秘痛點:
1、 人工操作埋雷區 :上料后手動觸發ID讀取,就像在高速公路上突然剎車——數據延遲與誤差直接影響工藝穩定性,某12英寸晶圓廠曾因ID誤讀導致整批產品返工,直接損失超百萬。
2、追溯黑洞吞噬良率 :當某片晶圓出現異常時,工程師需要像偵探一樣翻查紙質記錄,往往耗費數小時才能定位問題工序,工藝優化更是無從下手。
破局者來了!RFID+SECS標準重塑智造DNA

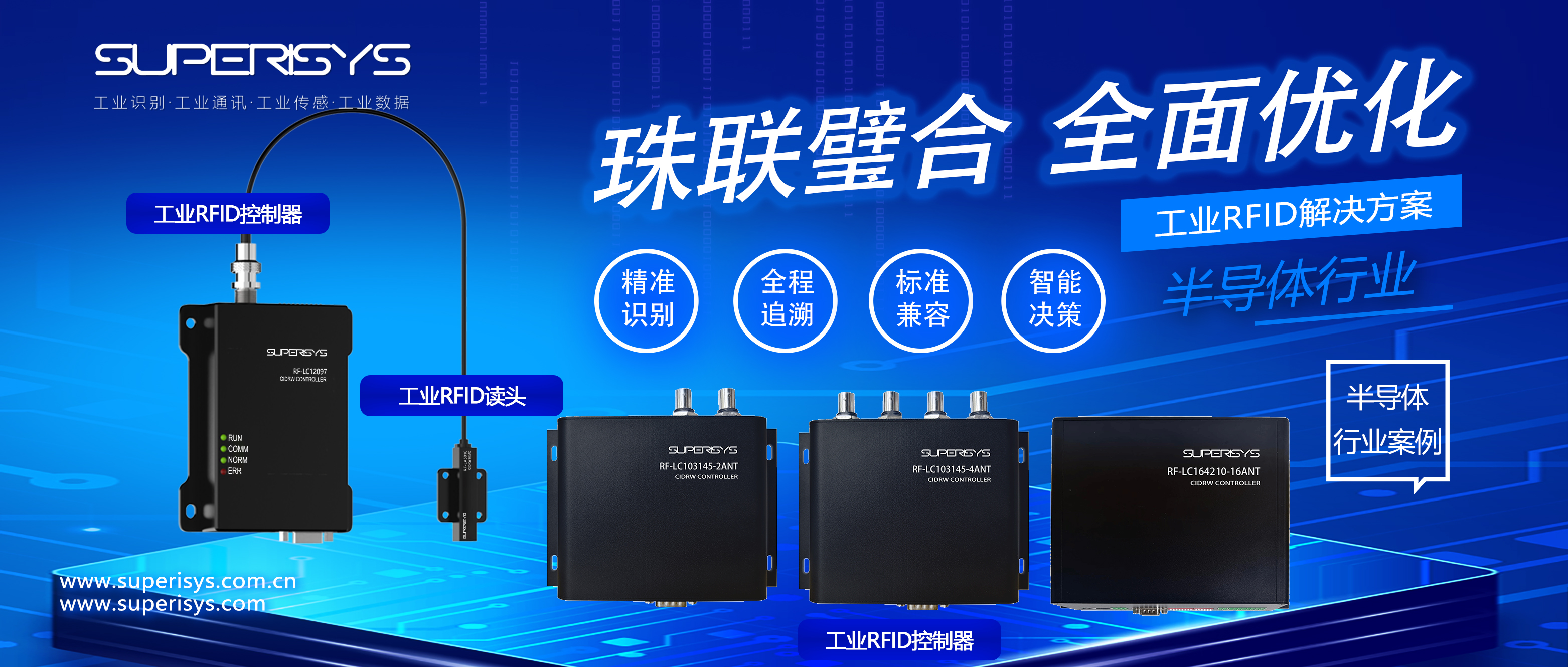

蘇培智能產品
正在300mm晶圓廠上演"數據革命":
通過SECS/SEMI標準協議構建全自動化數據鏈路,結合高性能RFID技術 ,實現晶圓生產全流程的實時追蹤、數據透明化與智能決策。

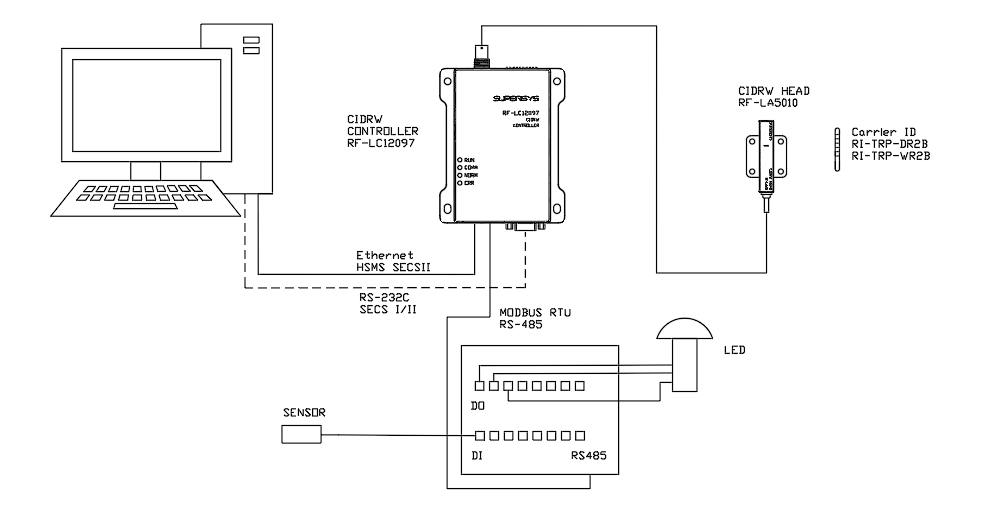

半導體RFID應用解決方案構架圖
自動上報流程:
1.連接RFID,IO模塊,Sensor和LED三色燈;
2.在loadport機臺上放置裝有膠囊的晶圓盒;
3.機臺壓力傳感器感應到后,io模塊的輸入端觸發;
4.rfid控制盒感應到io模塊輸入后,主動讀取晶圓盒膠囊的ID,讀取成功后上報給EAP系統。
某晶圓信息追溯RFID應用

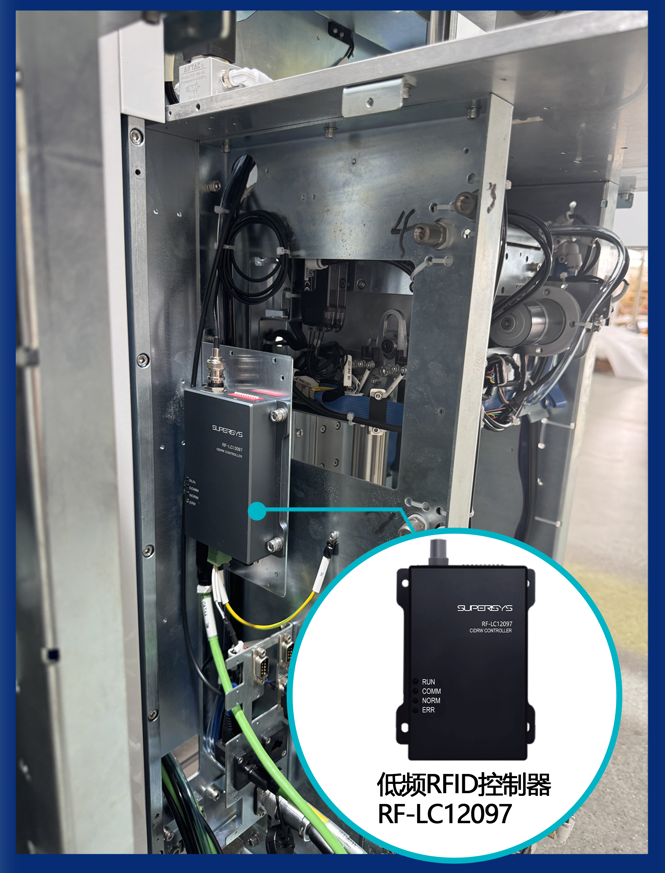

低頻RFID控制器RF-LC12097

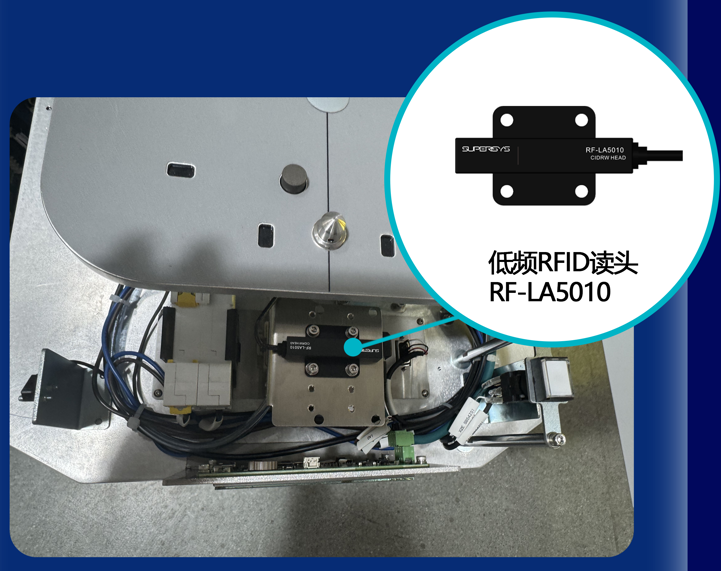

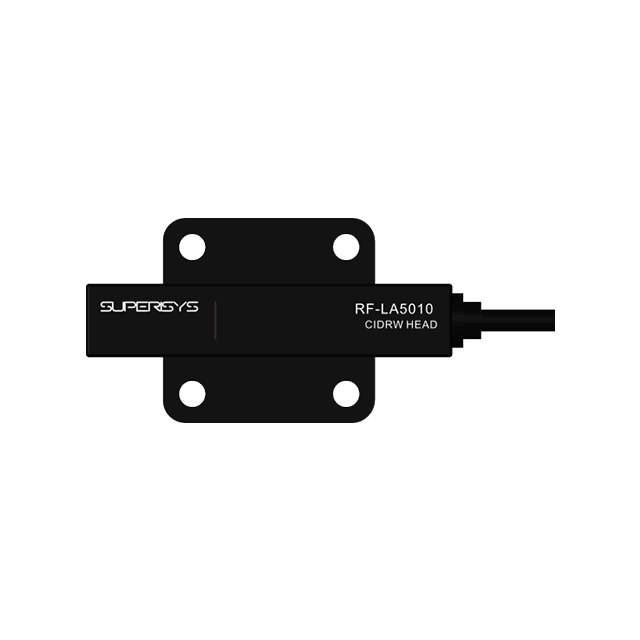

低頻RFID讀頭RF-LA5010
1、應用說明

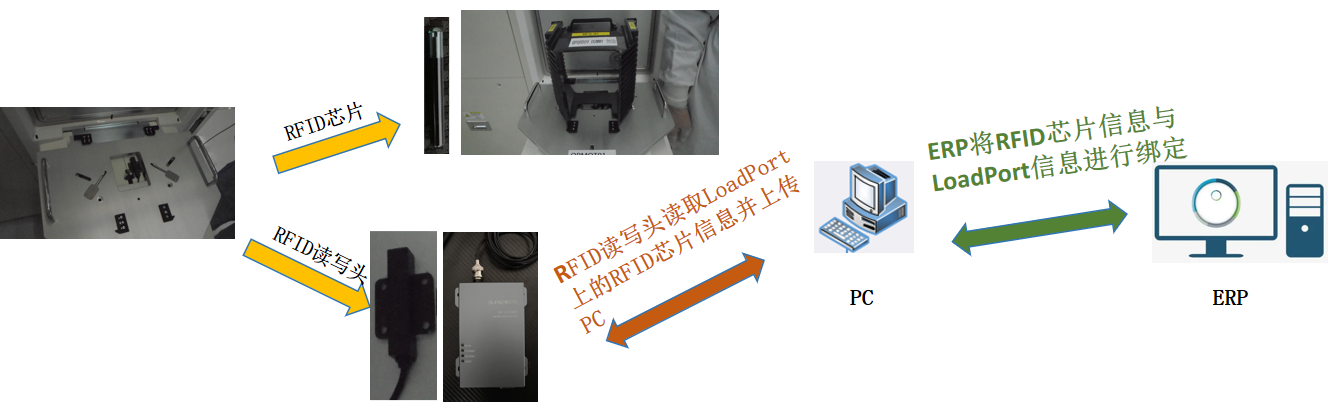

在存放有晶圓的LoadPort上安裝RFID芯片RF-LT-DR2B,在各工序段上下料的位置安裝RFID控制器RFLC12097和RFID讀寫頭RF-LA5010,通過RFID讀寫頭對LoadPort上RFID芯片的準確識別、獲取LoadPort上所有晶圓信息(加工工藝,加工過程數據),上傳并配合ERP系統,實現與現場設備的對接,生產信息數據采集和透明傳輸,異常處理等,完善數據信息化建設。
低頻方案應用產品

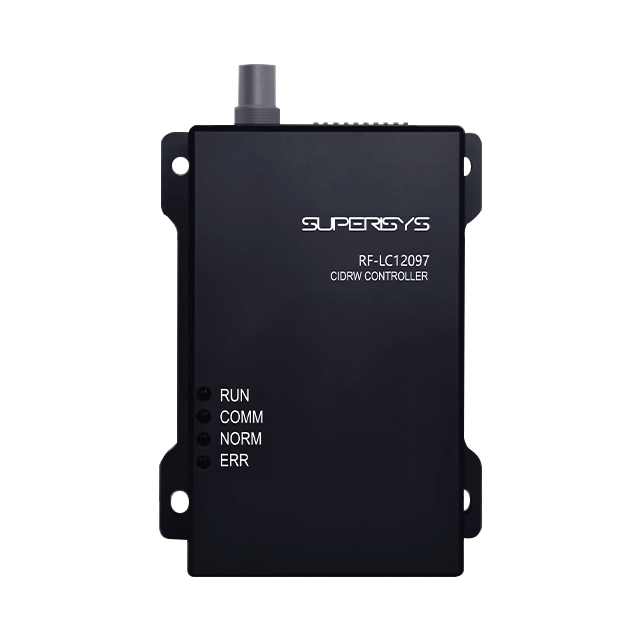

工業RFID控制器RF-LC12097

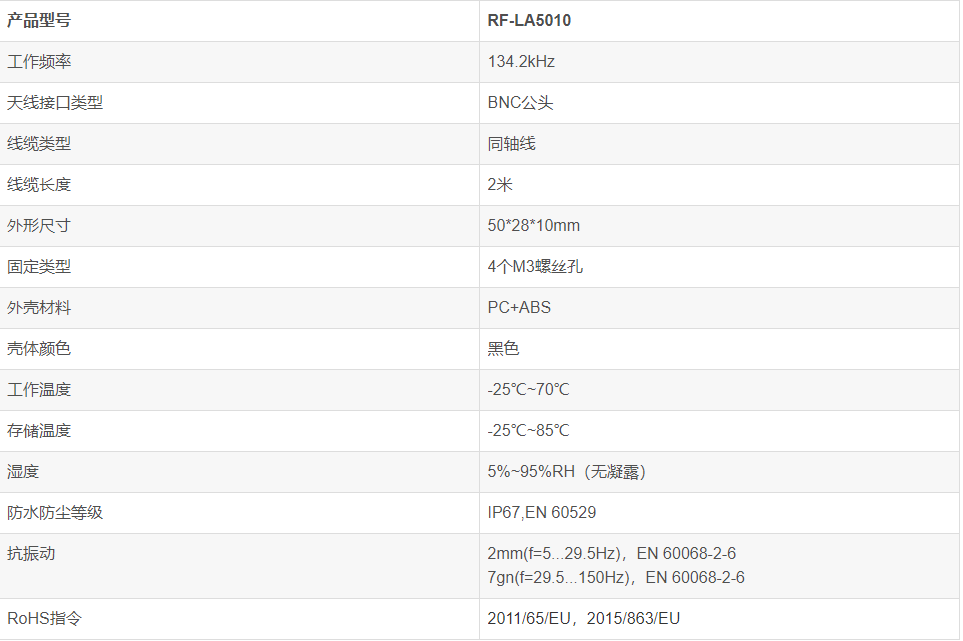

工業RFID讀頭RF-LA5010

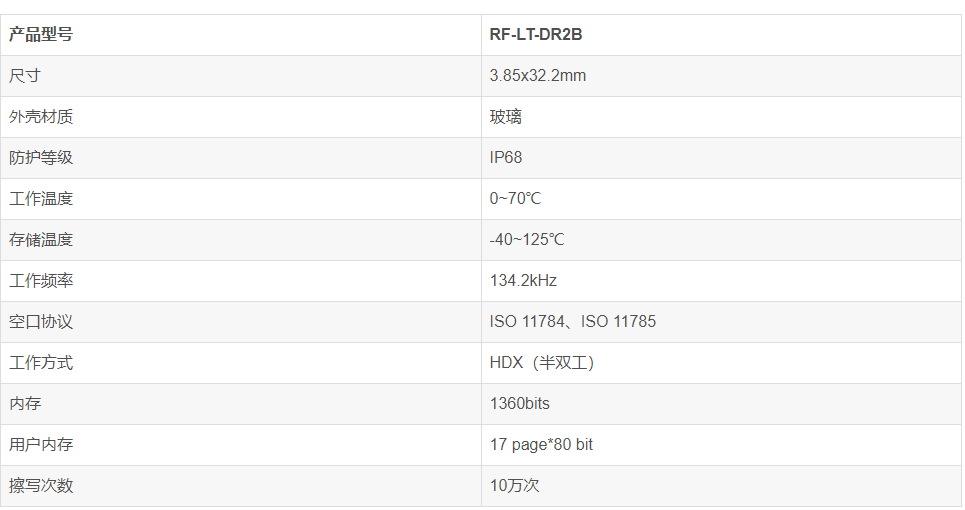

工業RFID載碼體/標簽RF-LT-DR2B
2、應用目的
替代人工上料后按鈕觸發上位機讀取ID,料盒到位主動上報ID,追溯已完成的工藝流程。
3、應用效果
助力半導體行業實現精細化管理
提升良率:減少人為錯誤,確保工藝數據100%可追溯;
降本增效:全自動化數據采集,降低人工成本,加速生產節拍;
智能決策:實時數據看板助力工藝優化與預測性維護。
4、核心優勢
01 精準識別,主動上報
在LoadPort集成工業級RFID載碼體(RF-LT-DR2B) ,配合各工序段高靈敏度讀寫頭(RF-LC12097) ,實現晶圓盒到位即自動上報ID,徹底替代人工觸發;
毫秒級響應,確保數據實時性與準確性。
02 全流程追溯,數據閉環
實時采集晶圓加工工藝、過程數據,并與MES/ERP系統 無縫對接,構建完整的生產信息數據庫;
支持正向追溯(當前工藝狀態)與反向追溯(歷史工藝路徑) ,助力快速定位異常根源。
03 SECS/SEMI標準化集成

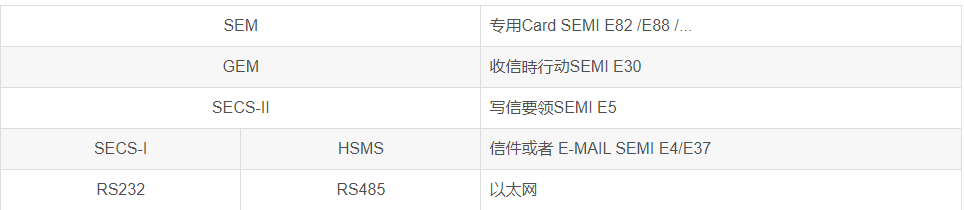

基于SECS/GEM協議 實現設備間高效通信,打破信息孤島,提升系統兼容性與擴展性;
符合SEMI國際標準 ,確保方案在半導體行業的普適性與可靠性。
5、半導體行業適配產品

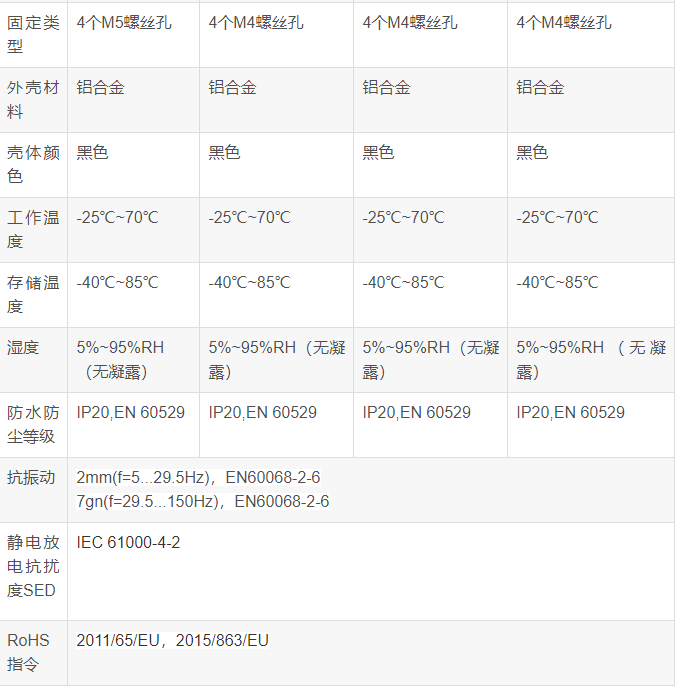

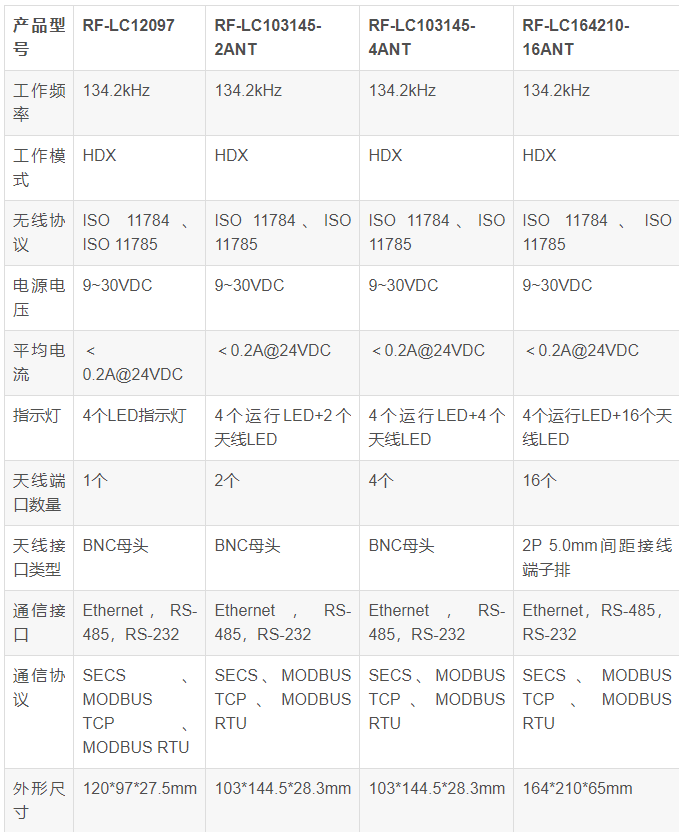

真實效益看得見 :
? 某頭部存儲芯片廠導入系統后,良率提升1.2個百分點(相當于年增數千萬利潤)
? 某功率半導體企業實現設備利用率提升18%,產能爬坡周期縮短40%
? 工程師通過實時數據看板,工藝優化效率提升3倍以上
工業4.0時代,晶圓廠正在發生什么? 當RFID載碼體成為每片晶圓的"數字基因",當SECS協議編織起智能工廠的神經網絡,半導體制造正從"經驗驅動"邁向"數據驅動"。未來,結合AI的預測性維護、自適應工藝調整將成為可能——這才是智能制造真正的星辰大海。
隨著工業4.0與半導體智能制造升級,RFID技術將成為晶圓廠數字化、智能化的核心基礎設施;將持續深耕高可靠RFID+SECS/GEM集成方案 ,為全球半導體客戶提供更卓越的透明工廠解決方案!
討論區:你的工廠是否還在為追溯難題困擾?歡迎在評論區分享你的行業觀察,或私信獲取半導體RFID解決方案白皮書
