在機器視覺檢測中，光源的選擇是決定圖像質量和檢測效果的關鍵因素之一。

環形光源作為一種常見的LED光源，因其均勻、穩定的光照特性，廣泛應用于各種工業檢測場景。

0度環形光源：標準環形光，適合字符識別與外觀檢測

0度環形光是標準環形光的一種，安裝位置遠離被測物，靠近相機。由于光線直接照射，被測物視野中心能被有效照亮，成像效果明亮清晰。

應用場景

字符識別：例如鏡頭蓋上的雕刻字體，使用0度環形光可以清晰捕捉到高對比度的字體圖像。

外觀檢測：適用于表面無明顯不規則的物體檢測，如二維碼讀取、基板零件檢測等。

案例

在拍攝鏡頭蓋上的雕刻字體時，0度環形光能有效消除陰影，提升字體清晰度，而條形光則可能因陰影干擾導致成像不清晰。

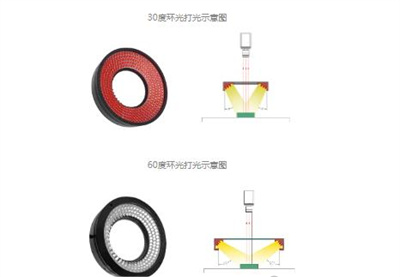

30/60度環形光源：突出不平整表面，消除眩光

?30/60度環形光與0度環形光相比，光線從四周以低角度照射，突出物體的不平整部分。這種光源安裝時靠近物體，特別適合檢測具有不規則表面的物體。

應用場景

金屬零件檢測：例如智能手表玻璃蓋的劃痕檢測，30度環形光能有效消除反射眩光，清晰捕捉劃痕細節。

電子零件字符識別：適用于基板零件檢測、標簽檢測等場景。

案例

在檢測智能手表玻璃蓋劃痕時，0度環形光因反射導致劃痕不明顯，而30度環形光則能清晰呈現劃痕，提升檢測準確性。

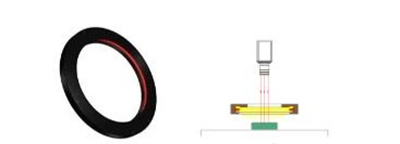

90度環形光源：精準捕捉邊緣與細微異物

90度環形光源是一種環狀薄光，光線從各個方向水平照射，特別適合檢測物體邊緣及平面上的細微不規則異物。安裝時需盡可能靠近物體。

?

應用場景

邊緣檢測：例如塑料隔板上的回收標記檢測，90度環形光能顯著提升標記與背景的對比度。

金屬表面檢測：適用于刻印、損傷、污垢檢測等。

?案例

在檢測塑料隔板上的回收標記時，0度環形光的對比度較低，而90度環形光能實現更高的對比度，使標記清晰可見。

環形光源的選擇要考慮哪些因素？

此外，環形光源還有一些特殊的產品，如半環形即弧形光源，高亮環形光源及環形無影光源等等。因此在選擇環形光源時，需綜合考慮因素很多，主要有以下幾點：

被測物特性：物體的形狀、表面材質、反射特性等。

光源角度：根據檢測需求選擇0度、30/60度或90度環形光。

光源顏色：不同顏色的光源適用于不同場景，如紅色光源適合提高對比度。

光源大小與調光距離：根據檢測物體的大小和安裝環境選擇合適的光源尺寸和調光距離。

環形光源因其靈活多變的特性，成為機器視覺檢測中的重要工具。無論是0度、30/60度還是90度環形光，每種光源都有其獨特的應用場景。通過合理選擇和配置環形光源，可以顯著提升檢測系統的性能和效率，滿足不同工業檢測需求。
