概述
MAX22344–MAX22346為增強型、快速、低功耗、4通道數字隔離器，采用Maxim專有的工藝技術。這些器件在不同電源域的電路之間傳輸數字信號，在1Mbps數據率(1.8V電源電)下的功耗只有0.74mW每通道。該家族中的所有器件具有增強的隔離性能，可承受額定3.75kVRMS隔離電壓（長達60秒）。
數據表：*附件：MAX22344-MAX22346增強型、快速、低功耗、四通道數字隔離器技術手冊.pdf

MAX22344–MAX22346家族提供所有可能的單向通道配置，支持任何形式的4通道設計，包括SPI、RS-485和數字I/O應用。MAX22345R/S的A側輸出使能為低電平有效，由于CS信號可直接使能隔離器上的MISO信號，使其成為在共用SPI總線上進行端口隔離的理想選擇。MAX22344–MAX22346家族中的其他全部輸出使能為傳統的高電平有效。

器件可提供25Mbps或200Mbps最大數據率，以及可選默認輸出狀態。默認狀態是未施加輸入時或輸入開路時的輸出狀態。關于每種選項相關的后綴，請參見定購信息和選型指南。隔離器每側具有1.71V至5.5V獨立電源，使器件也適合用作電平轉換器。

MAX22344–MAX22346家族中的全部器件均采用20引腳SSOP封裝，爬電距離和間隙為5.5mm。所有器件的額定工作環境溫度為-40°C至+125°C。

應用

• 電池管理
• 工業自動化現場通信
• 隔離型RS-485/RS-422、CAN
• 隔離SPI接口
• 醫療系統

特性

• 支持快速數字信號的增強電隔離
  • 數據率高達200Mbps
  • 可承受3.75kVRMS達60s (V ISO )
  • 連續承受784VRMS (V IOWM )
  • GNDA和GNDB之間可承受±10kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 0.74mW/通道 @ 1Mbps，VDD = 1.8V
  • 1.4mW/通道 @ 1Mbps，VDD = 3.3V
  • 3.2mW/通道 @ 100Mbps，VDD = 1.8V
• 多種選項，支持較寬應用范圍
  • 2種最大數據率(200Mbps、25Mbps)
  • 3種方向配置
  • 高電平有效或低電平有效使能輸入
  • 引腳可選默認輸出狀態(高/低電平)

DC電氣特性

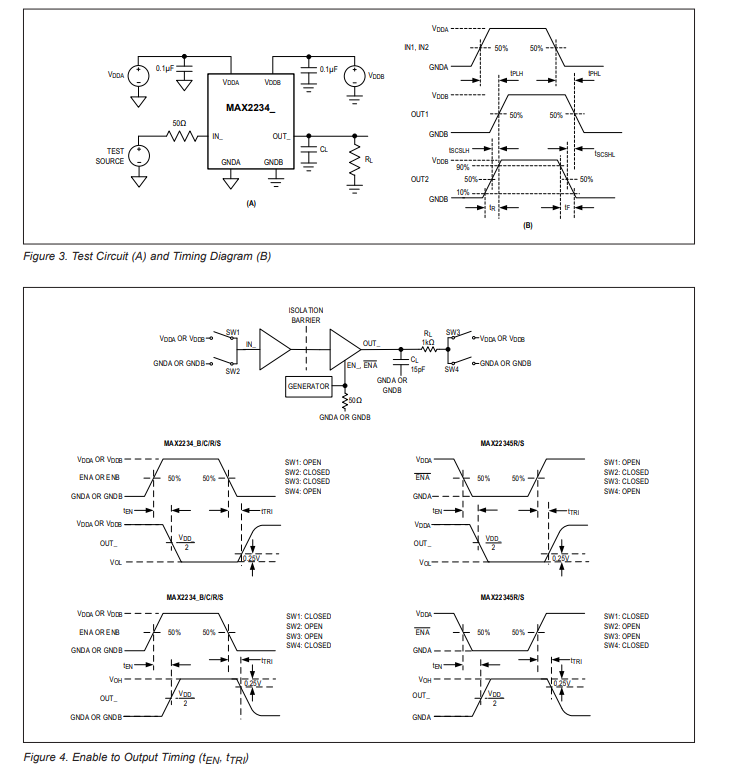

測試電路和時序圖

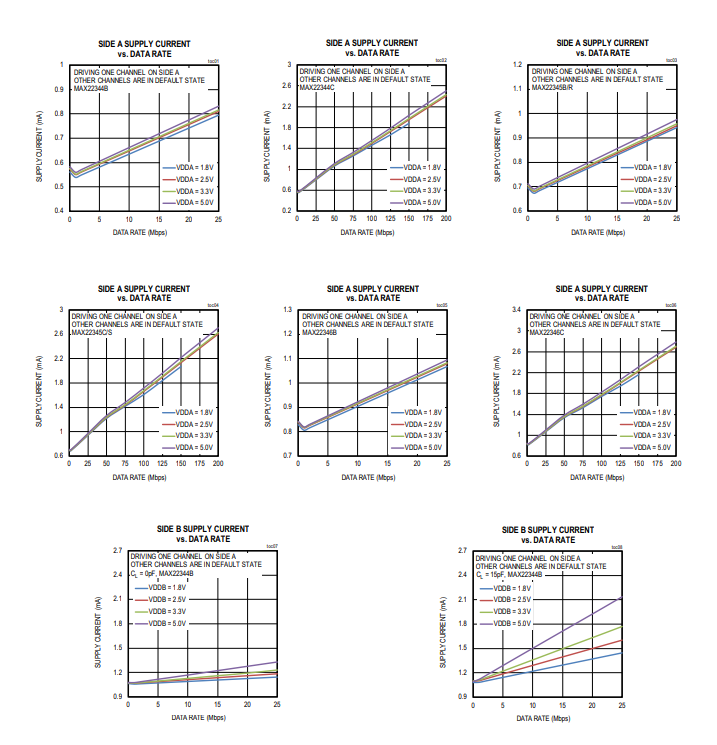

典型操作特性

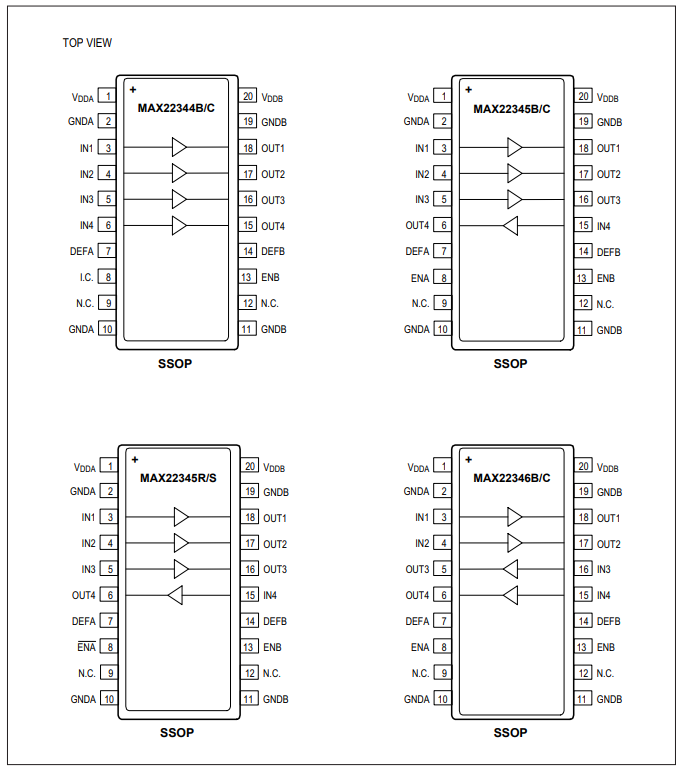

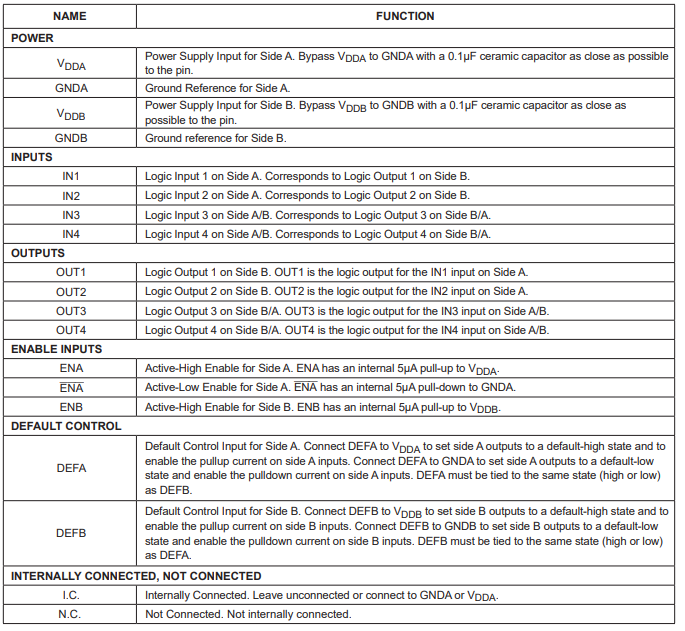

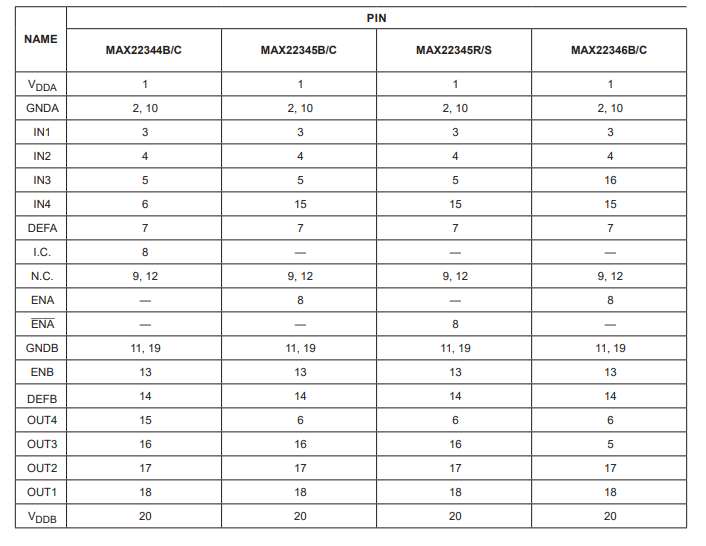

引腳配置描述

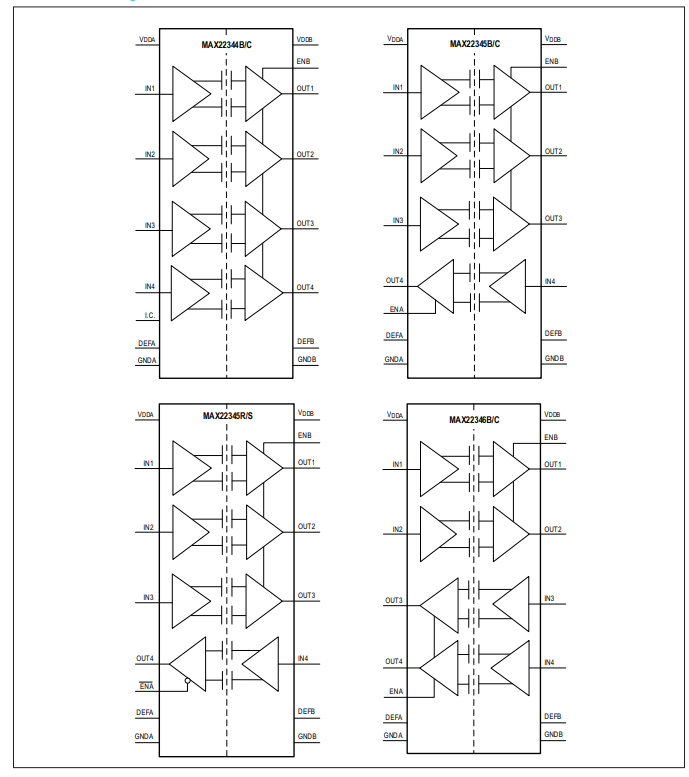

框圖

詳細說明

MAX22344 - MAX22346是一系列四通道增強型數字隔離器。該系列產品的隔離額定值為3.75kVrms。MAX22344 - MAX22346提供多種全雙工非互易通道配置，以適應任何四通道設計，包括SPI、RS - 232、RS - 485以及數字I/O應用，如需要雙向通道的I2C應用（參見MAX14933和MAX14937）。

MAX22344系列器件專注于在一個方向上傳輸數字信號。MAX22345有三個通道在一個方向上傳輸數據，一個通道在相反方向上傳輸數據，使其非常適合SPI和RS - 485通信等應用。MAX22346通過提供另外兩個可單獨配置用于隔離RS - 232或其他應用的通道，進一步提高了設計靈活性。

這些器件采用20引腳窄體小外形封裝（SSOP），額定隔離電壓高達3.75kVrms。該系列數字隔離器具有低功耗、高電磁干擾（EMI）抗擾度以及穩定的溫度性能，這得益于美信（Maxim）專有的過程技術。這些器件能夠隔離不同接地域的信號，并阻擋敏感的高人機接口電路受到高壓/大電流瞬變的影響。

這些器件的數據速率最高可達25Mbps（B/R版本）或200Mbps（C/S版本）。所有器件都具有用戶可選的默認高電平或默認低電平輸出。默認輸出狀態是指在輸入未通電或輸入開路時的輸出狀態。

這些器件有兩個電源輸入（(V_{DDA})和(V_{DDB})），可獨立設置器件兩側的邏輯電平。(V_{DDA})和(V_{DDB})分別以GNDA和GND B為參考。MAX22344 - MAX22346在輸入刷新電路中還具有自動輸出欠壓檢測功能。

數字隔離

MAX22344 - MAX22346為在兩個接地域之間傳輸?shù)臄?shù)字信號提供增強型電流隔離。這些器件能夠承受高達3.75kVrms的電壓差，持續60秒，以及高達1108V峰值的連續隔離電壓。

電平轉換

(V_{DDA})和(V_{DDB})較寬的電源電壓范圍，使得MAX22344 - MAX22346除了用于隔離之外，還可用于電平轉換。(V_{DDA})和(V_{DDB})可以獨立設置為1.71V至5.5V之間的任何電壓。電源電壓設置了隔離器相應側的邏輯電平。

單向通道

MAX22344 - MAX22346的每個通道都是單向的；它僅在功能框圖所示的一個方向上傳輸數據。每個器件都有四個單向通道，這些通道可獨立工作，數據速率從直流到25Mbps（B/R版本）或從直流到200Mbps（C/S版本）不等。每個通道的輸出驅動器為推挽式（push - pull），無需上拉電阻。輸出能夠驅動TTL和CMOS邏輯輸入。

啟動和欠壓鎖定

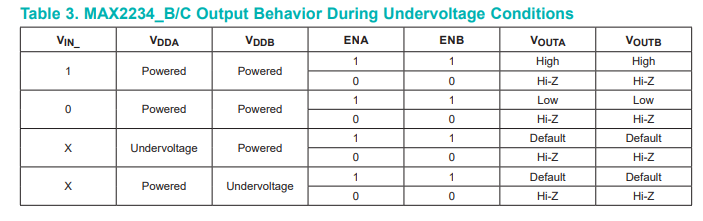

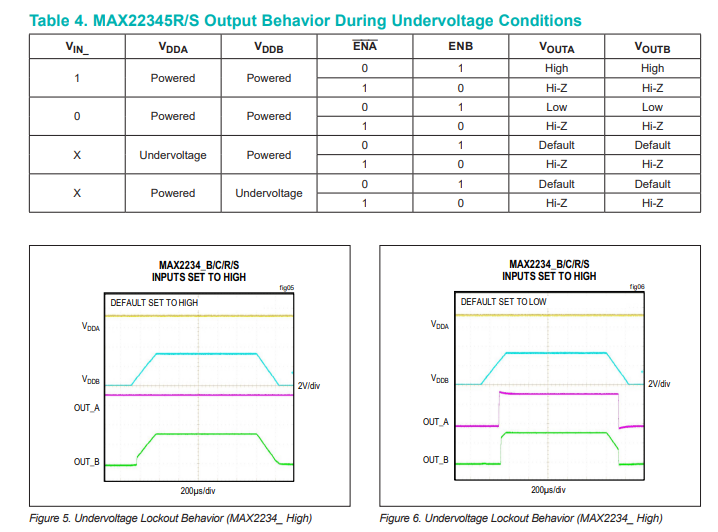

(V_{DDA})和(V_{DDB})電源均由內部監測是否存在欠壓情況。在電源接通、電源斷開或正常運行期間，由于電源電壓下降，都可能出現欠壓情況。當在任一電源上檢測到欠壓情況且輸出已啟用時，所有輸出將進入三態，以確保輸入到輸出的直通功能被禁用（見表3、表4）。圖5至圖8展示了在電源接通和斷開期間輸出的行為。
