概述
MAX22444–MAX22446為增強型、快速、低功耗、4通道數字隔離器，采用Maxim專有的工藝技術。這些器件為工作在不同電源域的電路提供數字信號傳輸，在1Mbps數據速率下，每通道功耗只有0.74mW(1.8V電源)。該家族的所有器件提供增強型隔離，可承受5kVRMS額定電壓長達60秒。
數據表：*附件：MAX22444-MAX22446增強型、快速、低功耗、四通道數字隔離器技術手冊.pdf

MAX22444–MAX22446家族提供各種單向通道配置，支持任何形式的4通道設計，包括SPI、RS-485和數字I/O應用。MAX22445R/S/U/V的A側輸出使能為低電平有效，由于CS信號可直接使能隔離器的MISO信號，是SPI總線隔離端口的理想選擇。MAX22444-MAX22446家族中的其他型號輸出為傳統的高電平有效。

MAX22444–MAX22446M/N所有通道始終使能，但輸出默認狀態可選。

器件可提供25Mbps或200Mbps最大數據速率，默認高電平或低電平輸出。默認狀態指未施加輸入時或輸入開路時的輸出狀態。不同選項對應的后綴，請參考定購信息和選型指南。隔離器每側提供獨立的1.71V至5.5V供電引腳，可同時用作電平轉換器。

MAX22444–MAX22446家族的所有器件均采用16引腳寬體SOIC封裝，爬電距離和間隙為8mm。封裝材料的最小相對漏電起痕指數(CTI)僅為400V，具有雙流的爬電距離指標。所有器件工作環境溫度為-40°C至+125°C。

應用

• 電池管理
• 工業自動化現場通信
• 隔離型RS-485/RS-422、CAN
• 隔離SPI接口
• 醫療系統

特性

• 為高速數字信號提供增強型電氣隔離
  • 數據速率高達200Mbps
  • 可承受5kVRMS達60s (V ISO )
  • 連續承受1500VRMS (V IOWM )
  • GNDA和GNDB之間可承受±12.8kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 0.74mW/通道 @ 1Mbps，VDD = 1.8V
  • 1.4mW/通道 @ 1Mbps，VDD = 3.3V
  • 3.2mW/通道 @ 100Mbps，VDD = 1.8V
• 多種選項，支持各種應用
  • 2種最高速率(200Mbps、25Mbps)
  • 3種方向配置
  • 高電平有效或低電平有效使能輸入
  • 2種固定輸出默認狀態(高/低電平)或引腳可選(M/N版本)

DC電氣特性

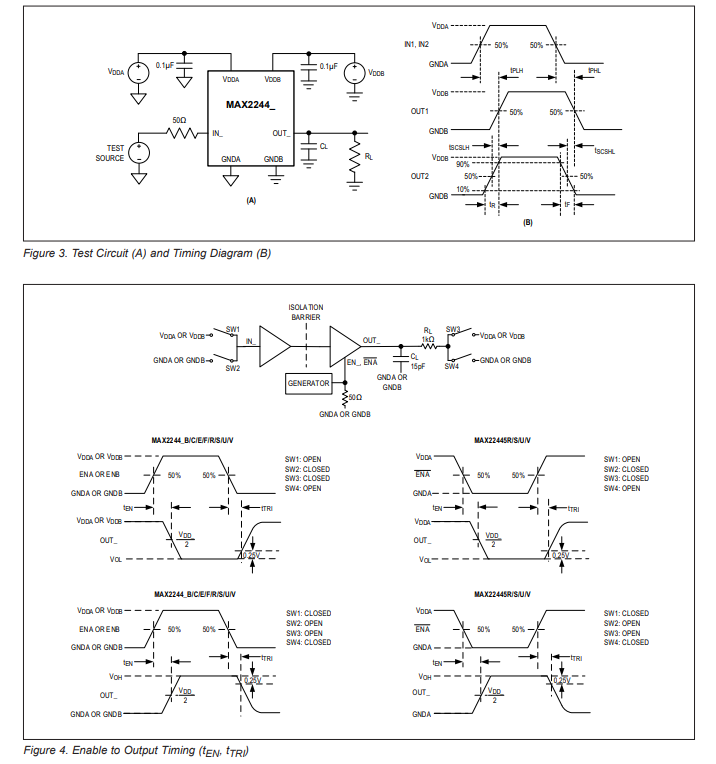

測試電路和時序圖

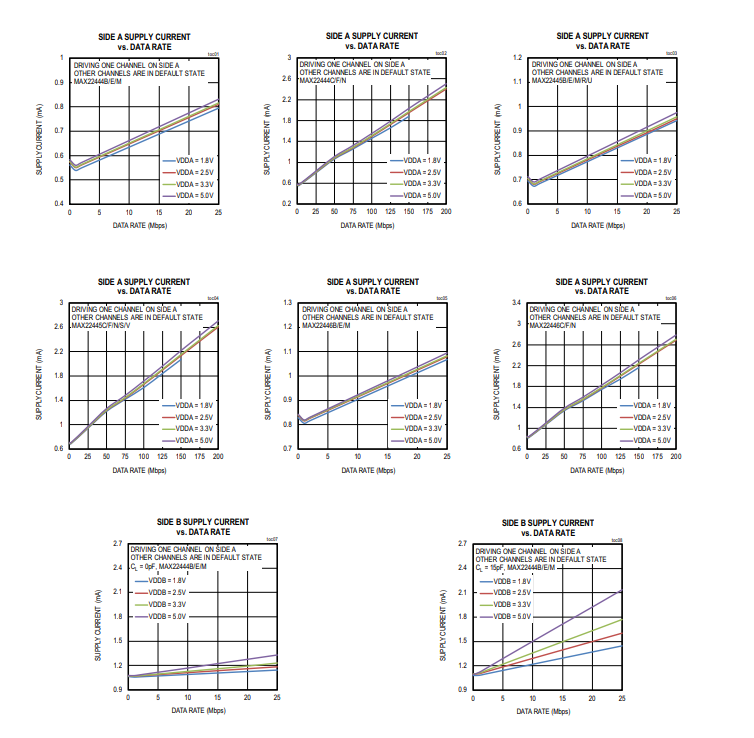

典型操作特性

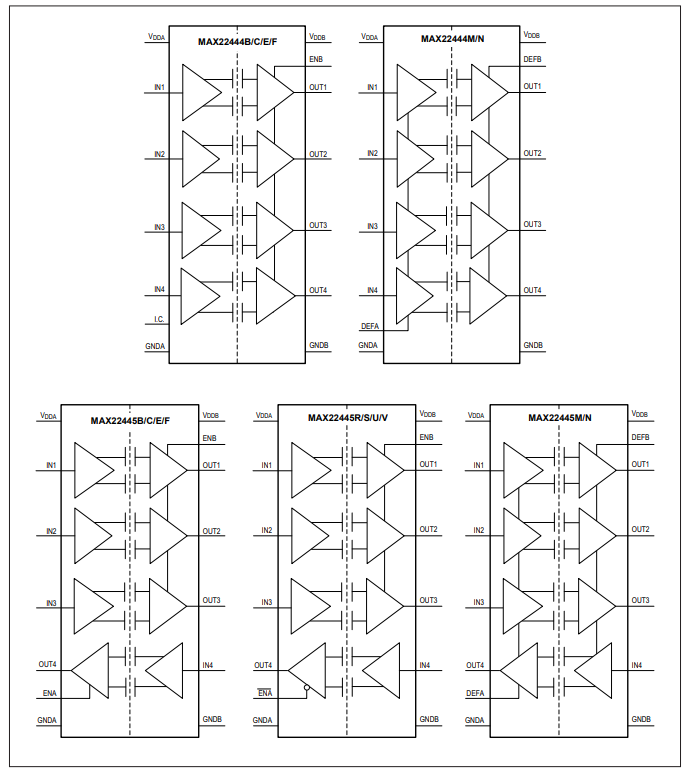

框圖

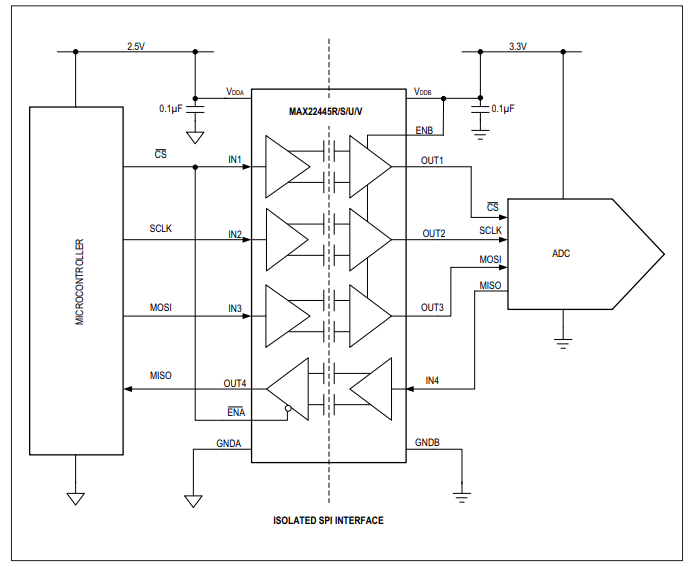

應用電路
