ADM3050E 5.7 kV rms、信號隔離式、基本CAN FD收發器技術手冊

要長高 ? 2025-05-30 11:45 ? 次閱讀

概述
ADM3050E 是一款 5.7 kV rms 隔離式控制器區域網絡 (CAN) 物理層收發器,具有高性能的基本功能集。ADM3050E 完全符合 CAN 靈活數據速率 (CAN FD) ISO 11898-2:2016 的要求,并且還能夠支持高達 12 Mbps 的數據速率。

該器件利用 ADI 公司的 iCoupler^?^ 技術將 2 通道隔離器和 CAN 收發器組合到單個小外形集成電路 (SOIC) 表面貼裝封裝中。ADM3050E 是適用于 CAN 和 CAN FD 應用的完全隔離式解決方案。ADM3050E 提供 CAN 控制器和物理層總線之間的隔離。ADM3050E 在 5.7 kV rms 耐受電壓、849 VPEAK 工作電壓和 12.8 kV 浪涌測試電壓條件下的安全和監管認證(申請中),可確保其滿足應用隔離要求。

低環路傳播延遲和 ±25 V 擴展共模范圍可支持在更長總線電纜上實現可靠通信。主導超時功能可防止故障情況下的總線鎖定,限流和熱關斷功能可防止輸出短路。CAN 總線輸入和輸出引腳的保護電壓為 ±40 V,防止意外連接到 +24 V 總線電源。該器件完全適應 ?40°C 至 +125°C 的工業級溫度范圍。
數據表:*附件:ADM3050E 5.7 kV rms、信號隔離式、基本CAN FD收發器技術手冊.pdf

應用

  • CANOpen、DeviceNet 和其他 CAN 總線安裝啟用
  • 工業自動化
  • 過程控制和樓宇控制
  • 運輸和基礎設施

特性

  • 5.7 kV rms 信號隔離型 CAN FD 收發器
  • 1.7 V 至 5.5 V 電源和邏輯側電平
  • 擴展的共模范圍:±25 V
  • 總線故障保護(CANH、CANL):±40 V
  • 較低的最大環路傳播延遲:150 ns
  • 超越 EN 55022 B 級標準 6 dB
  • 安全和監管認證
    • VDE 符合性證書 VDE V 0884-10(申請中)
    • UL:5700 V rms 持續 1 分鐘時間,符合 UL 1577 標準(申請中)
    • CSA 元件驗收 5.7 kV rms 時 5A
      • IEC 60950、IEC 61010(申請中)
  • 高共模瞬變抗擾度:>75 kV/μs
  • 工業級工作溫度范圍:?40°C 至 +125°C

框圖

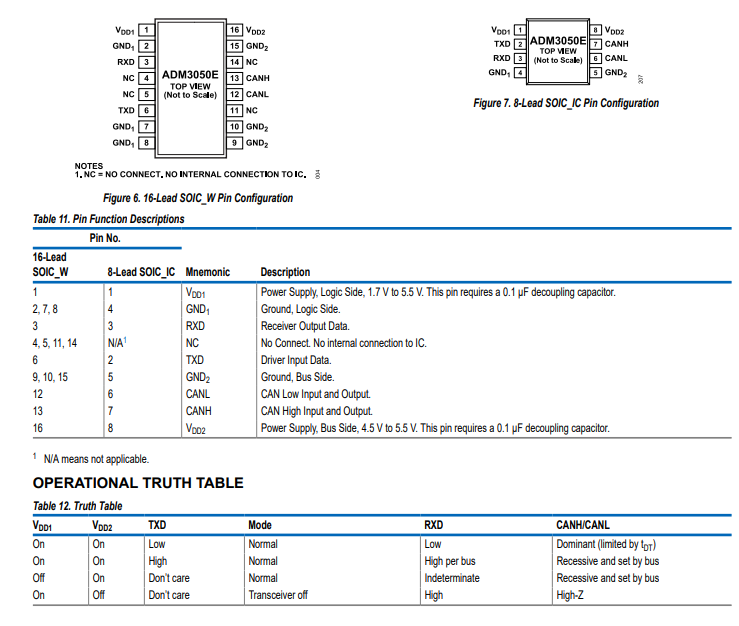

引腳配置描述

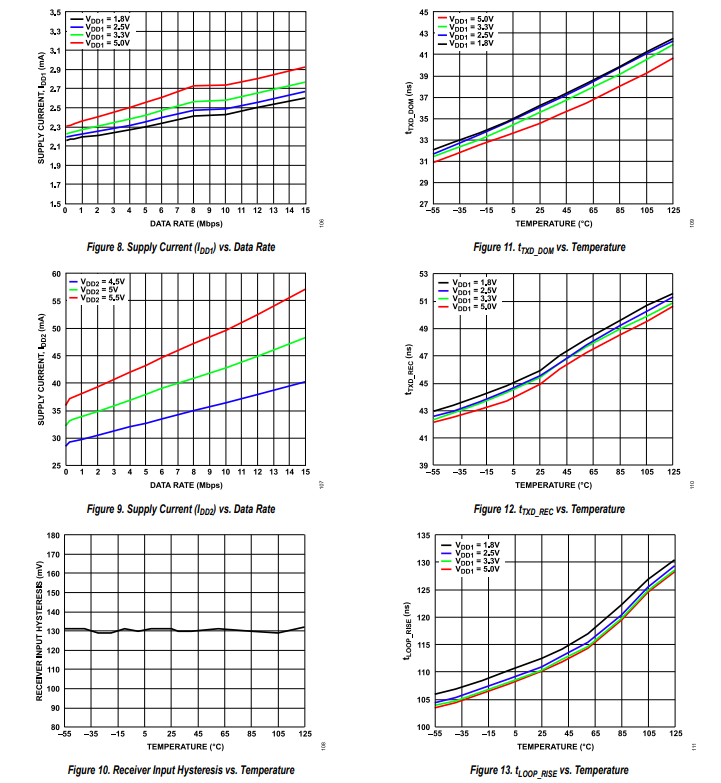

典型性能特征

工作原理

CAN收發器操作

ADM3050E實現CAN控制器與CAN總線之間的通信。ADM3050E與標準的1.8V、2.5V、3.3V或5.0V CMOS電平的內部CAN控制器通信,并將CMOS電平與CAN總線電平進行轉換。

CAN總線有兩種狀態:顯性(dominant)和隱性(recessive)。隱性狀態出現在CANH和CANL之間的電壓差小于0.5V時。在隱性狀態下,CANH和CANL引腳都設置為高阻抗,總線電平由上拉電阻和下拉電阻決定。當CANH和CANL之間的電壓差大于1.5V時,總線處于顯性狀態,收發器將CANH傳輸為3.5V,CANL傳輸為1.5V。接收器將CANH和CANL上的狀態對應到CMOS高電平和CMOS低電平,分別對應RXD引腳和TXD引腳。

總線上的顯性節點會覆蓋隱性節點。通過設置更長的仲裁位(CAN ID),可以使CAN幀在總線上獲得更高的優先級。當CAN控制器接收到隱性位而總線處于顯性狀態時,CAN控制器會將總線讓給仍在傳輸?shù)墓?jié)點。該節點在仲裁階段會退回到隱性狀態,并在自身傳輸完成后重新啟動。這種機制確保了多個節點在競爭總線仲裁時能夠有序通信。

工業應用中可能會使用長電纜,這會導致本地地電位存在差異。不同的電源電壓也會帶來影響。ADM3050E收發器具有±25V的共模抑制比(CMR),符合ISO 11898 - 2標準的要求,并且在出現接地故障時具有更高的抗擾能力。有關CAN的更多信息,請參閱AN - 1123應用筆記。

信號隔離

ADM3050E器件在接口的邏輯側采用iCoupler數字隔離技術實現電流隔離。低功耗的重新驅動電路結合隔離、快速信號轉換、集成式故障保護功能,減少了總電纜長度、更高的數據速率,并且降低了印刷電路板空間需求。ADM3050E隔離式收發器在分立光耦合器和收發器解決方案的基礎上,提高了數據傳輸速率。

集成且經認證的IEC電磁兼容性(EMC)解決方案

通常,設計人員必須在惡劣的操作環境中采取防護措施,同時還要兼顧產品的成本和尺寸。為了減少電路板空間,并滿足汽車系統級ESD標準,ADM3050E在CANH和CANL引腳上集成了強大的過壓保護電路

±40 V 雜波保護

系統上電時,高壓雜波事件經常會發生。CANH和CANL引腳可能會因意外連接到電源、短路到電池或由于場總線電纜在系統運行時斷開而受到影響。根據故障電感和開關頻率,雜波能量可能會有很大差異。ADM3050E可在高達標稱24V電源的系統中承受雜波或短路事件,而不會對該引腳造成損壞,也不會影響CAN總線的正常運行。這種保護在設備斷電或未通電時同樣有效。

顯性超時

ADM3050E具有顯性超時功能((t_{DT}),見圖3)。TXD引腳連接到接地不良或工作異常的CAN控制器就是一個示例,說明長顯性信號如何無限期地阻止總線傳輸。(t_{DT})限制了長顯性信號的持續時間,從而防止總線上的流量被阻塞。當總線恢復邏輯高電平時,TXD功能會恢復。

(t_{DT})最小值固有地創建了一個最小數據速率。在正常運行期間,CAN協議允許連續的相同極性位在觸發一位的補碼極性之前最多為10位。ADM3050E通過在連續傳輸相同極性位時周期性地插入一個補碼位來防止違反協議。在任何給定的數據速率下,CAN控制器必須傳輸足夠的位,以使ADM3050E能夠有效地將數據速率檢測為9600bps。

故障安全特性

在TXD輸入被鎖定為高電平以防止總線流量中斷的情況下,TXD引腳通過一個內部上拉電阻連接到(V_{CC})引腳。該上拉電阻使收發器保持在隱性狀態。

熱關斷

集成式熱關斷電路旨在保護器件在過功耗期間免受損壞,過功耗可能是由于總線短路或高驅動電流引起的。熱感測電路可檢測器件中的結溫。當溫度達到器件的熱關斷閾值時,該電路會將器件關閉。
